Выключатель автоматический OptiMat D630F-TM320-УХЛ3 | 291469 КЭАЗ

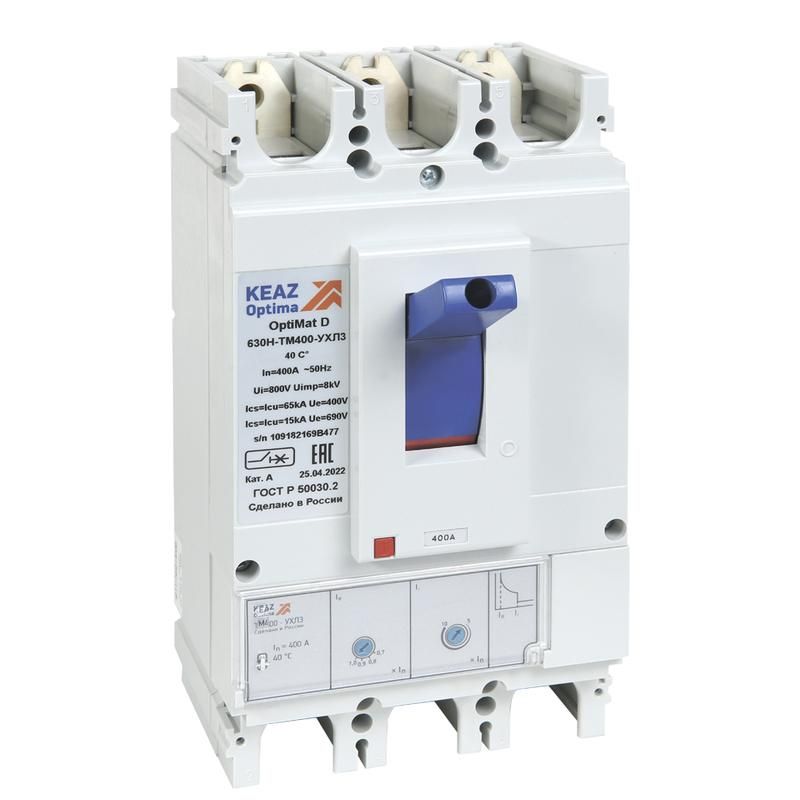

Автоматический выключатель OptiMat D630F-TM320-УХЛ3 от КЭАЗ - трёхполюсный устройство в литом корпусе для защиты электрических цепей до 320 А и 690 В переменного тока. Подходит для установки в распределительных щитах промышленных объектов, где требуется надёжная защита от перегрузок и коротких замыканий.

Назначение и область применения

OptiMat D630F-TM320-УХЛ3 предназначен для коммутации и защиты электрических сетей от перегрузок и коротких замыканий. Устройство применяется в системах распределения энергии на предприятиях: для защиты двигателей, трансформаторов, шинопроводов и других мощных нагрузок. Особенно эффективен там, где важна устойчивость к высоким токам аварийных режимов - благодаря отключающей способности 50 кА.

Технические характеристики

• Номинальный ток: 320 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 690 В - предельное рабочее напряжение сети переменного тока;
• Номинальная отключающая способность: 50 кА - максимальный ток короткого замыкания, который устройство способно безопасно отключить;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную - от внезапных КЗ;
• Степень защиты IP30 - защита от доступа посторонних предметов более 2,5 мм, но не от воды и пыли;
• Конструкция: стационарный - предназначен для жёсткой фиксации в щите, не снимается после монтажа;
• Привод: ручной - управление осуществляется рычагом; возможна установка моторного привода дополнительно;
• Подключение силовой цепи: винтовое - зажимы для медных кабелей сечением до 185 мм2;
• Защита по минимальному напряжению: да - автомат отключится при снижении напряжения ниже допустимого уровня;
• Тип элемента управления: рычажковый - удобный для ручного включения/выключения;
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление без внешнего модуля.

Совместимость и монтаж

OptiMat D630F-TM320-УХЛ3 устанавливается исключительно винтовым способом - закрепляется болтами на DIN-рейке или специальной платформе внутри распределительного щита. Для работы требует свободного пространства вокруг устройства для теплоотвода. Монтаж выполняется только при отключенном питании. Поскольку устройство стационарное, демонтаж требует отсоединения всех проводов и снятия креплений. Моторный привод можно установить дополнительно, если нужна дистанционная операция.

Безопасность и стандарты

OptiMat D630F-TM320-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Применяет технологии КЭАЗ, обеспечивающие долговечность и отказоустойчивость в условиях повышенной влажности и температурных колебаний - класс исполнения УХЛ3 позволяет использовать устройство в помещениях с температурой от −40C до +40C и относительной влажностью до 95%. Однако из-за степени защиты IP30 запрещено применение во влажных, пыльных или открытых местах без дополнительной защиты корпуса.

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает безопасность даже при серьёзных авариях;
• Термомагнитный расцепитель точно реагирует как на длительные перегрузки, так и на импульсы КЗ;
• Защита по минимальному напряжению предотвращает самозапуск оборудования после восстановления питания;
• Литой корпус повышает механическую прочность и герметичность внутренних компонентов;
• Поддержка моторного привода позволяет легко интегрировать устройство в системы автоматизации.

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP30 не защищает от влаги и пыли;
• Отсутствие вспомогательных контактов ограничивает возможности сигнализации состояния и дистанционного контроля без дополнительных решений;
• Стационарная конструкция не позволяет быстро заменить устройство без отключения всей цепи;
• Не рекомендован для частых циклов включения/выключения - рассчитан на основную защиту, а не на регулярную коммутацию;
• Требуется точное соблюдение моментов затяжки винтов - недостаточно плотное соединение вызывает нагрев и выход из строя.

Примеры использования

• Щитовая автоматики на заводе - защита главного входа в производственный участок;
• Распределительный пункт на складском комплексе - защита линий питания конвейеров и насосов;
• Цеховые распределительные пункты - защита крупных электродвигателей мощностью до 200 кВт;
• Объекты с высокими требованиями к надёжности: пищевые производства, химические цеха, металлургия.

Практические советы

• Выбирая OptiMat D630F-TM320-УХЛ3, проверьте сечение кабеля - он совместим с медными проводниками до 185 мм2. Более толстые кабели потребуют переходника или другого типа выключателя;
• Если нужны сигналы о состоянии (вкл./выкл.), установите внешний контактный модуль - хотя в базовой версии их нет;
• Перед первым включением обязательно проверьте затяжку винтов торцевым ключом по рекомендованному моменту - указано в руководстве КЭАЗ;
• Для автоматизированных систем используйте опцию моторного привода - она позволит управлять выключателем через PLC или SCADA;
• Из-за класса исполнения УХЛ3 устройство можно использовать в холодных цехах, но не на улице - даже под навесом риск попадания конденсата остаётся.
