Выключатель автоматический OptiMat D630F-TM400-УХЛ3| 291470 | КЭАЗ

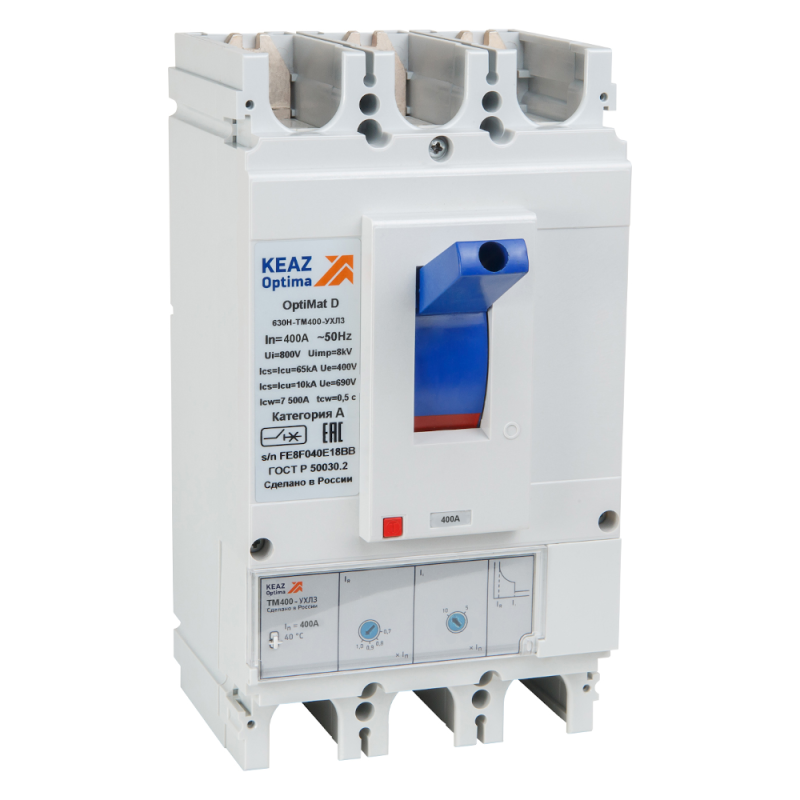

Автоматический выключатель D630F-TM400-УХЛ3 КЭАЗ - трёхполюсный силовой аппарат в литом корпусе с номинальным током 400 А и термомагнитным расцепителем. Он предназначен для надёжной защиты электрических цепей в промышленных установках, где требуется высокая отключающая способность и точная настройка защиты. Этот выключатель - часть серии OptiMat D от КЭАЗ, созданной для работы в жестких условиях эксплуатации.

Назначение и область применения

D630F-TM400-УХЛ3 КЭАЗ используется для защиты кабельных линий, трансформаторов, двигателей и другого оборудования от перегрузок, коротких замыканий и снижения напряжения ниже допустимого уровня. Применяется в промышленных щитах, на подстанциях, в системах питания станков, конвейеров, насосных и компрессорных установок. Подходит для объектов с высокими требованиями к надёжности - металлургия, химическая промышленность, энергетика.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 400 А
• Число полюсов: 3
• Номинальное напряжение: 690 В переменного тока
• Номинальная отключающая способность: 50 кА - способен безопасно отключить даже крупные токи короткого замыкания
• Тип расцепителя: Термомагнитный с возможностью настройки
• Диапазон настройки защиты от перегрузки: 280–400 А - позволяет точно адаптировать порог срабатывания под нагрузку конкретной цепи
• Защита по минимальному напряжению: Да - отключает цепь при проседании напряжения ниже установленного уровня, предотвращая повреждение оборудования
• Степень защиты IP30: Защищён от доступа пальцев и твердых предметов >2,5 мм, но не защищён от воды
• Конструкция: Стационарный - устанавливается в шкаф и не предназначена для перемещения
• Привод: Ручной рычажковый - управление осуществляется вручную через рычаг
• Подключение: Болтовое - провода фиксируются болтами на клеммах
• Вспомогательные контакты: Отсутствуют - нельзя подключить сигнализацию или удалённое управление
• Моторный привод: Нет - невозможно автоматизировать операции включения/выключения

Совместимость и монтаж

D630F-TM400-УХЛ3 КЭАЗ монтируется в распределительные щиты с помощью винтового крепления. Для правильной установки необходимо обеспечить свободный доступ к рычагу управления и достаточное пространство вокруг аппарата для теплоотвода. Соединение проводов выполняется болтовым способом - используйте наконечники подходящего сечения и соблюдайте момент затяжки, указанный в руководстве. Учитывайте посадочные габариты устройства - он рассчитан на стандартные рамки для выключателей серии OptiMat D. Не совместим с модульными DIN-рейками - требует специализированной монтажной платформы.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международным нормам IEC 60947-2. Сертифицирован для эксплуатации в климатическом исполнении УХЛ3 - работает при температуре от −40 C до +40 C и относительной влажности до 95 % при 25 C. Конструкция выполнена в соответствии с принципами безопасности для промышленного оборудования: изоляция, механическая прочность и предотвращение случайного включения.

Преимущества

• Точная настройка порога срабатывания по перегрузке (280–400 А) - минимизирует ложные срабатывания и обеспечивает согласованную защиту с кабелями
• Высокая отключающая способность 50 кА - гарантирует безопасность даже при аварийных режимах в мощных сетях
• Функция защиты от недопустимо низкого напряжения - продлевает срок службы чувствительного оборудования
• Литой корпус обеспечивает долговечность и устойчивость к внешним воздействиям
• Интеграция в серию OptiMat D - унифицированные размеры и крепления упрощают замену и обслуживание

Ограничения применения

• Не подходит для помещений с повышенной влажностью или риском попадания воды - степень защиты IP30 не предусматривает защиту от брызг и осадков
• Отсутствие вспомогательных контактов исключает возможность дистанционного контроля состояния или интеграции в системы АСУ ТП
• Нет моторного привода - невозможна автоматизация операций включения/отключения
• Только ручное управление - не рекомендован для применений, требующих частого или дистанционного переключения
• Не предназначен для постоянной работы при токе выше 400 А - превышение вызывает перегрев и выход из строя

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощными двигателями
• Защита питающей линии к компрессорной станции с нагрузкой около 350 А
• Щитовая защита трансформатора 630 кВА в условиях низких температур (УХЛ3)
• Цепь питания конвейера с частыми пусками - благодаря настраиваемому тепловому расцепителю избежана ложная сработки

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока нагрузки - для 400 А нужен медный кабель не менее 1×150 мм2
• Настройте порог защиты перегрузки на 10–15 % выше средней рабочей нагрузки - это повысит надёжность и снизит число отключений
• Обязательно используйте изолирующие наконечники при болтовом подключении - предотвратите окисление и нагрев контактов
• Проверяйте состояние механизма каждые 6–12 месяцев - особенно после многократных отключений
• Заменяйте D630F-TM400-УХЛ3 КЭAZ только аналогичной моделью - другие типы могут иметь отличные габариты или параметры отключения
