Выключатель автоматический OptiMat D1250H-D-MR2-У3 | 321644 КЭАЗ

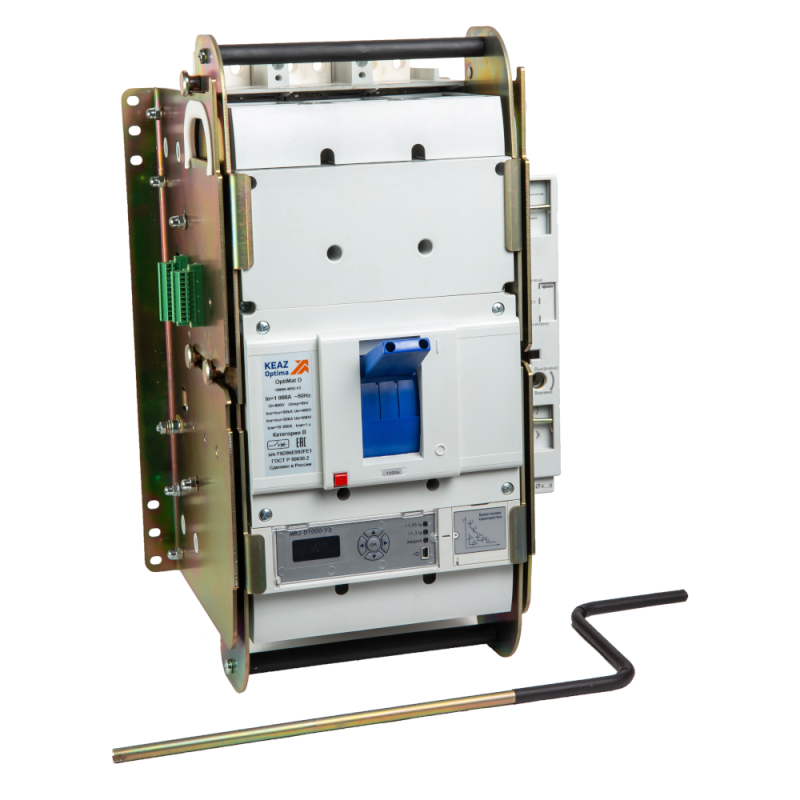

Автоматический выключатель КЭАЗ 321644 - трёхполюсный выключатель в литом корпусе с номинальным током 1250 А и уставкой расцепления от 500 до 1250 А. Предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий, подходит для промышленных объектов с высокими требованиями к надёжности и безопасности.

Назначение и область применения

Автоматический выключатель КЭАЗ 321644 используется для коммутации и защиты электрических цепей переменного тока частотой 50 Гц, напряжением от 400 до 690 В. Он защищает оборудование от перегрузок и коротких замыканий, обеспечивает безопасное отключение цепей при аварийных ситуациях. Подходит для установки в распределительных щитах промышленных предприятий, на производствах с крупными двигателями, конвейерах, системах энергоснабжения, где требуется надёжная защита нагрузок до 1000 А. Применяется там, где допускаются не более шести операций включения/отключения в час.

Технические характеристики

• Номинальный ток: 1250 А
• Количество полюсов: 3
• Номинальное напряжение: 400–690 В
• Номинальная отключающая способность: 65 кА - способен безопасно отключить цепь даже при максимальном токе короткого замыкания
• Диапазон настройки защиты от перегрузки: 500–1250 А - позволяет точно адаптировать порог срабатывания под конкретную нагрузку
• Тип расцепителя: электронный - обеспечивает точную и быструю реакцию на перегрузки и КЗ, возможность регулировки параметров
• Степень защиты: IP30 - защита от доступа к опасным частям и твёрдыми предметами больше 2,5 мм, но не защищён от воды
• Температурный диапазон эксплуатации: –40 C до +70 C - работает в суровых условиях, включая холодные склады и жаркие цеха
• Способ монтажа: на винты - фиксируется болтами к панели или раме
• Привод: ручной, рычажковый - управление осуществляется механическим переключателем
• Подключение силовых проводов: винтовое - надёжное соединение с возможностью многократного демонтажа
• Вспомогательные контакты: 0 НЗ / 0 НО - не имеет сигналов состояния, требует внешних устройств для контроля
• Конструкция: выкатное исполнение - позволяет извлекать аппарат из щита без отключения всей сети

Совместимость и монтаж

Автоматический выключатель КЭАЗ 321644 совместим с панелями, рассчитанными на установку выкатных модулей. Для монтажа необходимо соблюдать посадочные размеры и использовать болты указанного класса прочности. Выкатная конструкция требует наличия направляющих и фиксаторов в щите - они должны соответствовать типу выкатного механизма. Монтаж выполняется только при отключённом питании. Соединение силовых кабелей - винтовое, момент затяжки должен соответствовать рекомендациям завода-изготовителя. Отсутствие вспомогательных контактов означает, что для сигнализации состояния (вкл./выкл.) потребуется установка внешних реле или контактных модулей.

Безопасность и стандарты

Автоматический выключатель КЭАЗ 321644 соответствует российским нормам промышленной продукции (реестр №10385157). Произведён в соответствии с требованиями ГОСТ Р 50030.2 и международными стандартами IEC 60947-2. Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. IP30 не обеспечивает защиту от брызг и пыли - не применяйте в сырых или запылённых средах без дополнительной оболочки.

Преимущества

• Электронный расцепитель с широким диапазоном уставок - позволяет точно настроить защиту под реальную нагрузку, снижает риск отказов
• Выкатная конструкция - упрощает обслуживание и замену без отключения всего щита, повышает доступность
• Устойчивость к экстремальным температурам - работает в холодильных камерах, на открытых площадках, в цехах с нагревом
• Интеллектуальный расцепитель - анализирует токовые профили, отличается от обычных тепловых аналогов повышенной точностью
• Российское производство - гарантия сервиса, наличие запасных частей и технической поддержки внутри страны

Ограничения применения

• Не предназначена для частого включения/отключения - свыше 6 раз в час может снизить срок службы контактов
• IP30 - нельзя устанавливать во влажных помещениях, на улице, в зонах с пылевыделением без дополнительной защиты
• Отсутствие вспомогательных контактов - невозможно подключить удалённую сигнализацию или блокировку без доработки системы
• Требует ручного управления - не подходит для автоматических систем без установки моторного привода (опционально)
• Не предназначен для постоянной работы на пределе номинала - длительная нагрузка выше 1000 А может вызвать перегрев

Примеры использования

• Защита главного ввода на промышленном участке с несколькими станками
• Щит питания конвейерной линии с двигателями суммарной мощностью до 800 кВт
• Распределительный щит на пищевом производстве с контролируемой температурой окружающей среды
• Централизованная система освещения крупного складского комплекса

Практические советы

• Перед установкой проверьте соответствие посадочных размеров и глубины ниши в щите - выкатной механизм требует свободного хода
• При настройке уставки используйте только рекомендованные значения - выход за пределы 500–1250 А недопустим
• Для систем с автоматическим управлением заказывайте моторный привод - он позволит дистанционно управлять выключателем
• Проверяйте момент затяжки винтов при первичном монтаже - слабые соединения вызывают перегрев, слишком сильные - повреждают резьбу
• При использовании в холодных условиях убедитесь, что щит не продувается ветром - конденсат может попасть внутрь через щели
• Регулярно проверяйте состояние контактов и отсутствие следов перегрева - особенно при работе на границе уставки
