Выключатель автоматический OptiMat D1000N-D-MR2-У3 | 294415 КЭАЗ

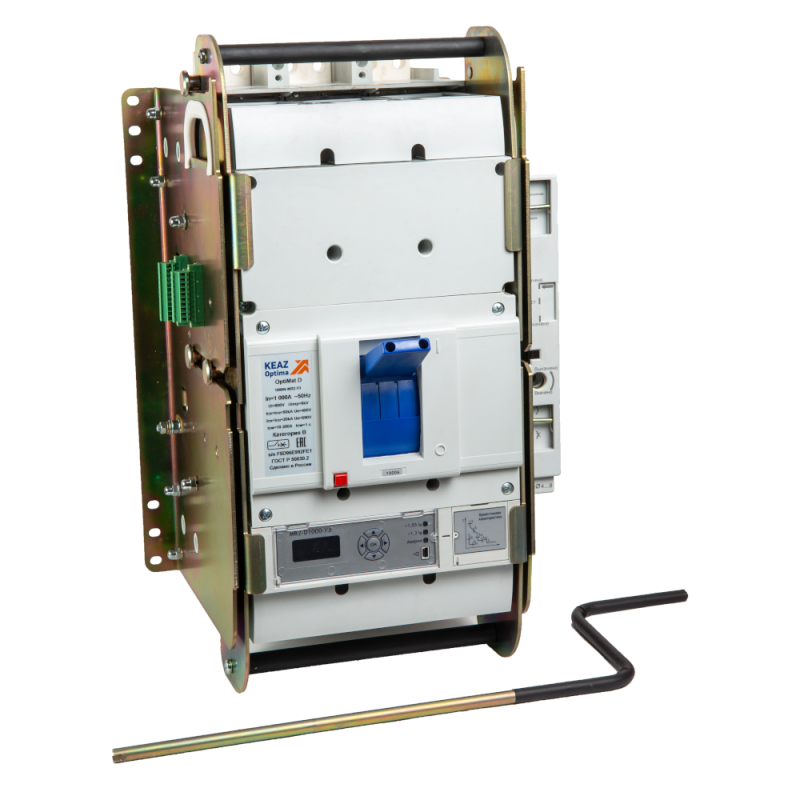

Автоматический выключатель D1000N-D-MR2-У3 от КЭАЗ — трёхполюсное устройство в литом корпусе на 1000 А с регулируемой уставкой расцепления от 400 до 1000 А. Предназначен для защиты силовых цепей высокой мощности в промышленных объектах, где требуется надёжная коммутация и возможность удалённого управления.

Назначение и область применения

D1000N-D-MR2-У3 используется для защиты электрических сетей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах крупных предприятий: на входе в цеха, перед мощными двигателями, конвейерами, насосными станциями и другими нагрузками свыше 400 А. Благодаря выдвижной конструкции и моторному приводу, устройство удобно применять там, где нужна безопасная работа с оборудованием без доступа к токоведущим частям.

Технические характеристики

• Количество полюсов: 3 — защищает все три фазы сети одновременно.
• Номинальный ток: 1000 А — максимальный постоянный ток, который выключатель может проводить без повреждений.
• Уставка тока расцепления: регулируется от 400 до 1000 А — позволяет точно настроить защиту под конкретную нагрузку.
• Отключающая способность: 50 кА — способен безопасно отключить цепь даже при самом большом токе короткого замыкания в пределах своей классификации.
• Номинальное напряжение: 400–690 В переменного тока — работает в промышленных сетях среднего и высокого напряжения.
• Степень защиты: IP30 — защита от твердых предметов больше 2,5 мм, но не от воды и пыли; требует установки внутри закрытого шкафа.
• Тип подключения: винтовые зажимы — надёжное механическое соединение с медными шинами или кабелями.
• Конструкция: выдвижное/выкатное устройство — позволяет извлекать аппарат из шкафа без демонтажа проводов.
• Моторный привод: да — обеспечивает дистанционное включение и отключение через внешний сигнал.
• Тип управления: рычажковый — ручное управление осуществляется через механизм на лицевой панели.

Совместимость и монтаж

D1000N-D-MR2-У3 совместим с типовыми направляющими шинами для выкатных устройств, соответствующих стандартам IEC 60947-2. Для монтажа требуется свободное место в шкафу не менее 800×600 мм (зависит от модели шкафа). Установка возможна только вертикально — горизонтальное положение запрещено. Соединение выполняется через винтовые зажимы: рекомендуется использовать кабель сечением не менее 240 мм² для номинала 1000 А. Моторный привод подключается к внешнему контроллеру через контактные группы, указанные в руководстве пользователя.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Применяет принципы двойной изоляции и механической блокировки для исключения случайного включения. Наличие моторного привода позволяет выполнять операции в соответствии с нормами безопасности при работе на энергообъектах (например, по правилам ПТЭ и ПБ).

Преимущества

• Широкий диапазон настройки тока расцепления (400–1000 А) позволяет адаптировать защиту под различные нагрузки без замены аппарата.
• Выкатная конструкция снижает риск поражения током при обслуживании — можно отсоединить устройство от шины и работать с ним вне шкафа.
• Моторный привод обеспечивает автоматическое управление в системах АСУ ТП и позволяет реализовать функции дистанционного отключения при аварии.
• Литой корпус обеспечивает жесткую механическую прочность и долговечность в условиях вибраций и повышенной температуры.

Ограничения применения

• Не предназначен для работы во влажных помещениях или на улице — степень защиты IP30 не защищает от влаги и пыли.
• Запрещена установка в местах с частыми взрывоопасными выбросами — не имеет взрывозащиты (Ex-класс).
• Не поддерживает модульную расширяемость — нельзя добавить дополнительные контакты или расцепители после сборки.
• Требуется точное соблюдение момента затяжки винтов — пере- или недотянутые соединения вызывают нагрев и выход из строя.

Примеры использования

• Главный ввод в цех с несколькими трансформаторами 630–800 кВА.
• Защита главного питания конвейерной линии с суммарным потреблением 900 А.
• Щитовая на тепловой электростанции — управление питанием больших насосов и вентиляторов.
• Интеграция в системы автоматизации с дистанционным отключением по сигналу от PLC.

Практические советы

• Перед первым включением проверьте уставку тока расцепления — она должна быть выше максимального рабочего тока нагрузки, но ниже допустимой нагрузки кабеля.
• При использовании моторного привода убедитесь, что источник управления (24 В постоянного тока) стабилен — скачки напряжения могут повредить катушку.
• При замене устройства используйте тот же артикул — D1000N-D-MR2-У3 от КЭАЗ имеет специфическую геометрию крепления и контактных площадок.
• Обслуживание выкатного механизма проводите каждые 2 года: смазывайте направляющие и проверяйте состояние фиксирующих защёлок.
• Не применяйте этот автомат вместо маломощных устройств — он слишком велик для бытовых и офисных задач.
