Выключатель автоматический OptiMat D1600H-D-MR2-У3 | 294414 КЭАЗ

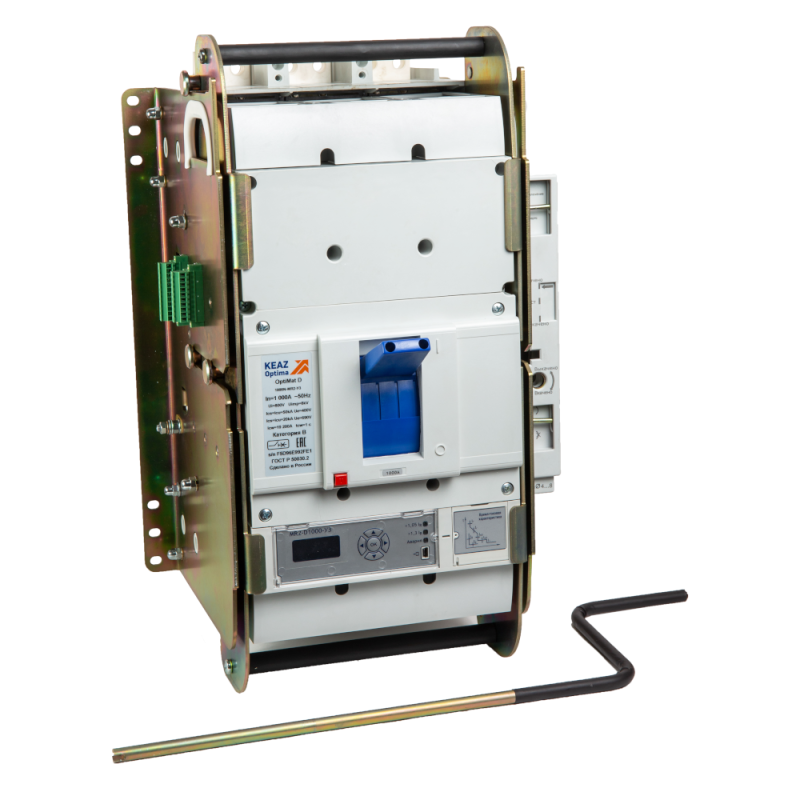

Автоматический выключатель OptiMat D1600H-D-MR2-У3 от КэАЗ предназначен для защиты силовых цепей переменного тока до 690 В и током до 1600 А. Выполнен в литом корпусе с выдвижной конструкцией, что упрощает обслуживание и замену. Этот аппарат применяют в распределительных устройствах крупных объектов - промышленных цехах, энергообъектах, системах водоснабжения и насосных станций.

Назначение и область применения

OptiMat D1600H-D-MR2-У3 - трёхполюсный автоматический выключатель, предназначенный для коммутации и защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах высокой мощности, где требуется надёжная защита оборудования и безопасность персонала. Применяется в промышленных сетях: на входе в цеховые распределительные пункты, перед двигателями, конвейерными линиями, компрессорами и другими нагрузками свыше 600 А.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальный ток: 1600 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания.
• Номинальная отключающая способность: 85 кА - способен безопасно отключить цепь даже при самых серьёзных коротких замыканиях.
• Номинальное напряжение: 400–690 В - работает в сетях среднего и высокого напряжения, включая промышленные системы 400 В и 690 В.
• Диапазон настройки защиты от перегрузки: 640–1600 А - можно точно задать порог срабатывания под конкретную нагрузку, избежав ложных отключений.
• Степень защиты IP30: предохраняет от доступа пальцев и твердых предметов размером более 2,5 мм; не обеспечивает защиту от воды.
• Конструкция: выдвижное/выкатное устройство - позволяет выводить модуль на сервисное обслуживание без демонтажа проводов.
• Моторный привод: есть - даёт возможность удалённого включения/отключения через внешний сигнал, удобно для автоматизированных систем.
• Тип подключения: винтовые зажимы - надёжное механическое соединение, требует правильного момента затяжки.
• Тип элемента управления: рычаговый - простой и наглядный механизм ручного управления положением аппарата.

Совместимость и монтаж

OptiMat D1600H-D-MR2-У3 совместим с шасси и направляющими стандарта КЭАЗ для вытяжных ячеек. Установка возможна только в специализированные сборочные рампы с соответствующим креплением. Монтаж выполняется после отключения питания. Для подключения используйте медные жилы сечением согласно таблице производителя - рекомендовано не менее 120–185 мм2. Обязательно проверьте момент затяжки винтов: переусиливать нельзя, чтобы не повредить контактные поверхности. Моторный привод подключается отдельным кабелем к контроллеру - смотрите схему в руководстве пользователя.

Безопасность и стандарты

Apparat соответствует требованиям ГОСТ IEC 60947-2 и международному стандарту IEC 60947-2. Сертифицирован для работы в условиях промышленного производства. Отключение происходит при достижении установленных порогов тока - исключает риск возгорания и выхода из строя подключенного оборудования. Наличие выдвижной конструкции снижает вероятность случайного прикосновения к токоведущим частям во время ремонта.

Преимущества

• Выдвижная конструкция позволяет менять или диагностировать выключатель без отключения всей секции - экономит время на плановое ТО.
• Широкий диапазон настройки защиты (640–1600 А) адаптирует аппарат под различные типы нагрузок - от насосов до печей.
• Интегрированный моторный привод обеспечивает дистанционное управление - идеально для ЦОД, автоматизированных линий и систем SCADA.
• Высокая отключающая способность (85 кА) гарантирует работу даже в местах с большой короткозамкнутой мощностью - например, рядом с трансформаторами.
• Литой корпус обеспечивает прочность и долговечность в агрессивных средах - пыль, вибрация, температурные колебания.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP30 не защищает от влаги, осадков и брызг.
• Запрещено использовать в цепях постоянного тока - только для переменного тока 50/60 Гц.
• Не имеет встроенной защиты от импульсных перенапряжений - необходимо дополнительно устанавливать грозозащиту при наличии высоких помех.
• Подходит только для стационарной установки - не рассчитан на мобильные или перемещаемые системы.
• Требуется профессиональный монтаж: неверная затяжка винтов или неквалифицированная работа с моторным приводом могут вызвать отказ.

Примеры использования

• Главный ввод в цеховую распределительную подстанцию 690 В.
• Защита главного питателя большого металлургического агрегата.
• Коммутирование сети насосной станции с несколькими мощными насосами по 400 А каждый.
• Центральный выключатель в системе кондиционирования промышленного помещения.
• Частичная замена старого автомата типа ABB ACB в существующем щите с сохранением кабельных подключений.

Практические советы

• Перед первым запуском обязательно проверьте настройку тока перегрузки - она должна быть чуть выше рабочего тока нагрузки, но ниже допустимого для кабеля.
• При использовании моторного привода следите за состоянием исполнительного механизма - регулярно смазывайте движущиеся части по графику ТО завода-производителя.
• Обращайте внимание на маркировку на лицевой панели: номер модели и серийный номер должны совпадать с документацией.
• При замене определитесь с глубиной выдвижения - некоторые шасси имеют ограниченный ход, и OptiMat D1600H-D-MR2-У3 может не войти в узкий корпус.
• Храните запасной выключатель в оригинальной упаковке - он чувствителен к пыли и влаге, особенно к контактам.
