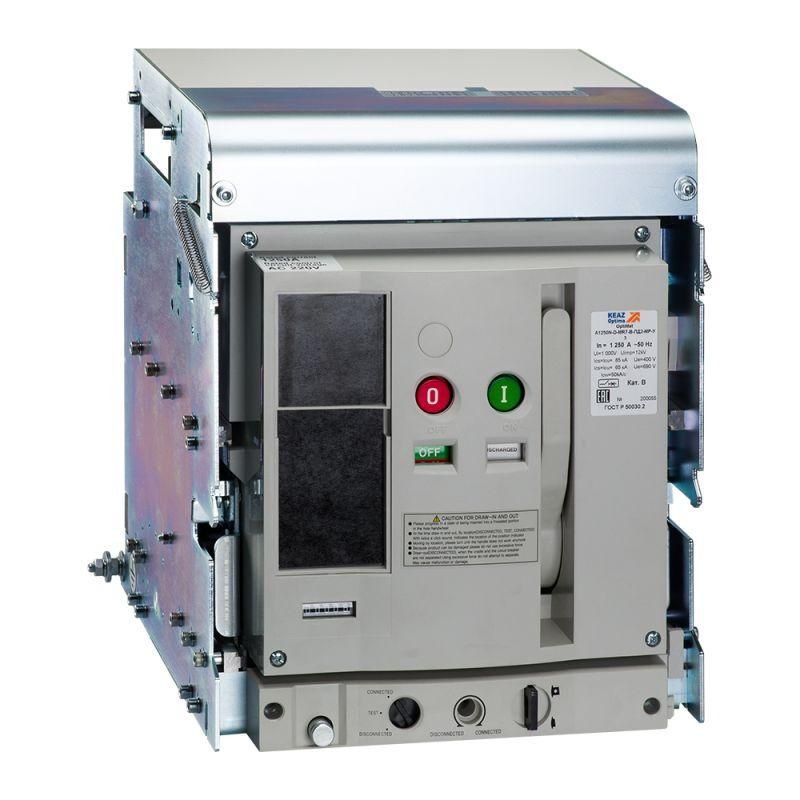

Выключатель автоматический OptiMatA-1600-S2-3P-65-D-MR0-B-C0000-M0-P05-S1-03 |343720| КЭАЗ

Автоматический выключатель OptiMatA-1600-S2-3P-65-D-MR0-B-C0000-M0-P05-S1-03 от КэАЗ предназначен для защиты и коммутации силовых цепей с высокими нагрузками. Этот аппарат из серии OptiMat A рассчитан на работу в распределительных щитах крупных объектов - промышленных предприятий, энергообъектов и инфраструктурных систем.

Назначение и область применения

OptiMatA-1600-S2-3P-65-D-MR0-B-C0000-M0-P05-S1-03 используется для защиты электрических сетей от сверхтоков и коротких замыканий. Он применяется там, где требуется надёжная защита при больших токах - например, во входных шкафах зданий, на выводах трансформаторов, у питание оборудования. Также подходит для частых операций включения/выключения, так как спроектирован для работы в условиях повышенной механической нагрузки.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях переменного тока 400 В, типичных для промышленных установок;
• Количество полюсов: 3 - защищает все три фазы одновременно, без необходимости дополнительных устройств;
• Номинальный ток: 1600 А - позволяет безопасно проводить ток до 1600 ампер в постоянном режиме;
• Отключающая способность: 65 кА - способен отключить цепь даже при максимальном токе короткого замыкания до 65 тысяч ампер;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; подходит только для внутренней установки в закрытые щитовые помещения;
• Количество вспомогательных контактов: 6 - обеспечивают передачу сигналов состояния (вкл./выкл.) в системы управления, сигнализацию и АСУ ТП.

Совместимость и монтаж

OptiMatA-1600-S2-3P-65-D-MR0-B-C0000-M0-P05-S1-03 монтируется на DIN-рейку шириной 35 мм, совместим со стандартными креплениями. Для подключения используются болты M12–M16 - проверьте соответствие сечения кабеля и крутящего момента согласно руководству. Масса аппарата значительна - требует двух человек при установке. Подключение вспомогательных контактов выполняется через боковой разъём - не требует вскрытия корпуса. Обязательно соблюдайте минимальную длину прямолинейного участка кабеля перед выходом из устройства - минимум 8–10 диаметров кабеля, чтобы избежать перегрева.

Безопасность и стандарты

OptiMatA-1600-S2-3P-65-D-MR0-B-C0000-M0-P05-S1-03 соответствует международному стандарту IEC 60947-2. Конструкция исключает случайное включение благодаря возможной блокировки рычага. Наличие 6 вспомогательных контактов позволяет реализовать функции блокировки питания при аварии или обслуживании. Применение в соответствии с ГОСТ Р 50030.2 - гарантирует соответствие требованиям безопасности на территории РФ и стран ЕАЭС.

Преимущества

• Высокая отключающая способность (65 кА) делает её подходящей для сложных сетей с большой потенциальной энергией КЗ;
• Широкий диапазон номинальных токов в серии OptiMat A (630–6300 А) позволяет использовать одинаковый форм-фактор для различных проектов;
• Многофункциональные вспомогательные контакты снижают необходимость в дополнительных реле и модулях;
• Изготовление на базе КэАЗ обеспечивает долгую службу в суровых условиях - сертифицировано для эксплуатации в России и СНГ;
• Работает в составе селективных систем защиты - возможность точной координации с нижестоящими автоматами.

Ограничения применения

• Не предназначен для внешних установок - степень защиты IP20 не допускает воздействия воды, пыли, осадков;
• Не имеет встроенной тепловой защиты - для защиты от перегрузок необходимо применять внешние термореле или выбирать версию с регулируемой тепловой защитой (не в этой модели);
• Подходит только для AC-систем - не используйте в DC-сетях без специальных адаптеров;
• Требуется свободное пространство вокруг корпуса - не менее 50 мм сбоку и сверху для теплоотвода и сервисного доступа.

Примеры использования

• Главный ввод в промышленный цех с мощностью 1 МВт и выше;
• Защита главного распределительного щита на заводе с несколькими трансформаторами;
• Щит питания конвейерной линии с двигателями суммарной мощностью >1 MW;
• Обеспечение селективности в многозвенных системах - например, когда нижестоящий автомат на 400 А отключается быстрее, чем этот - 1600 А остаётся включённым.

Практические советы

• Перед монтажом проверьте, что номинальный ток вашего потребителя не превышает 1600 А - перегрузка вызывает преждевременный износ механизмов;
• При использовании всех 6 вспомогательных контактов - заранее определите, какие из них будут работать как NO (замыкающие) и NC (размыкающие);
• Не забудьте про обязательную маркировку каждого контакта после подключения - особенно важно при работе с АСУ ТП;
• Для длительной службы рекомендован ежегодный контроль затяжки контактных групп - момент затяжки указан в документации КэАЗ;
• Если нужна защита от перегрузок - выбирайте другую модификацию OptiMatA с регулируемой тепловой защитой, либо комплектуйте устройство внешним реле.
