Выключатель автоматический OptiStart MP-100R-75-T2 | 348547 КЭАЗ

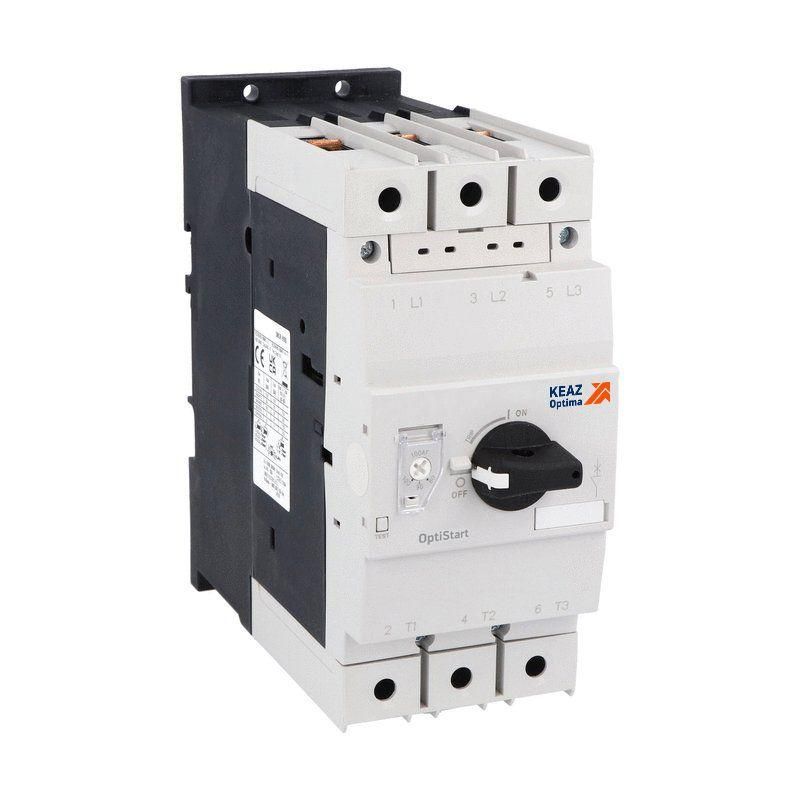

Автоматический выключатель КЭАЗ MP-100R-75-T2 предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленном оборудовании. Он сочетает надёжную термомагнитную защиту, высокую отключающую способность и компактную стационарную конструкцию, что делает его подходящим решением для силовых щитов и систем управления с нагрузкой до 75 А.

Назначение и область применения

Автоматический выключатель КЭАЗ MP-100R-75-T2 защищает трёхфазные сети переменного тока с рабочим напряжением до 690 В. Его применяют для коммутации и защиты двигателей, трансформаторов, конвейеров, насосов и другого промышленного оборудования. Подходит для установки в распределительных щитах, где требуется надёжная защита от перегрузок и аварийных токов короткого замыкания.

Технические характеристики

• Номинальный ток: 75 А — максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 690 В — максимальное рабочее напряжение сети, для которой рассчитан прибор.
• Номинальная отключающая способность (Icu): 50 кА при 400 В — способность безопасно отключить сверхток при коротком замыкании.
• Тип расцепителя: термомагнитный — совмещённая защита от длительной перегрузки (тепловая) и внезапного короткого замыкания (магнитная).
• Диапазон настройки защиты от перегрузки: 55–75 А — можно регулировать порог срабатывания теплового элемента в этом интервале под конкретную нагрузку.
• Уставка срабатывания при коротком замыкании: 975 А — магнитный расцепитель сработает при токе выше этого значения.
• Количество полюсов: 3 — защищает все три фазы одновременно.
• Мощность AC-3 при 400 В: 37 кВт — допустимая мощность двигателя, который можно защищать этим выключателем.
• Степень защиты: IP20 — защита от доступа пальцев и твёрдых предметов, но не от воды или пыли; требует установки внутри закрытого шкафа.
• Подключение: винтовые зажимы — провода фиксируются болтами, обеспечивающими прочный контакт.
• Чувствительность к обрыву фазы: да — при потере одной из фаз выключатель отключит цепь, предотвращая работу двигателя на двух фазах.

Совместимость и монтаж

Выключатель КЭАЗ MP-100R-75-T2 имеет стационарную конструкцию — он устанавливается жёстко в щите с помощью крепёжных отверстий. Для подключения используются винтовые зажимы: рекомендуется использовать медные многожильные или одножильные провода сечением 16–50 мм². Установка возможна только на вертикальной плоскости. Обязательно соблюдать требования по свободному пространству вокруг аппарата для теплоотвода. Монтаж вне электрического шкафа запрещён из-за низкой степени защиты IP20.

Безопасность и стандарты

Автоматический выключатель соответствует международным стандартам IEC/EN 60947-2. Конструкция обеспечивает механическую и электрическую целостность даже после нескольких срабатываний при коротком замыкании. Наличие чувствительности к обрыву фазы повышает безопасность работы электродвигателей, исключая риск их перегрева при работе на двух фазах.

Преимущества

• Широкий диапазон настройки защиты от перегрузки (55–75 А) позволяет точно адаптировать устройство под реальные условия эксплуатации.
• Высокая отключающая способность (50 кА) гарантирует безопасность даже в сетях с большими токами короткого замыкания.
• Функция защиты от обрыва фазы снижает риск выхода из строя дорогостоящего оборудования.
• Прочные винтовые зажимы обеспечивают долговечный контакт без необходимости периодического подтягивания.
• Известная надёжность бренда КЭАЗ — продукция прошла проверку временем на промышленных объектах России и СНГ.

Ограничения применения

• Не предназначена для установки на открытом воздухе или во влажных помещениях — степень защиты IP20 не обеспечивает защиту от влаги и пыли.
• Не подходит для частой коммутации (более 10–15 раз в день) — предназначен для защиты, а не для операционного включения/выключения.
• Работает только в сетях переменного тока — не используется в постоянном токе.
• Требует наличия свободного места вокруг корпуса для отвода тепла — нельзя устанавливать плотно друг к другу без вентиляционного зазора.

Примеры использования

• Защита асинхронного двигателя 37 кВт на конвейерной линии.
• Щит питания группы насосов в водопроводной станции.
• Распределительный щит промышленного цеха с несколькими потребителями до 75 А каждый.
• Система управления технологическим оборудованием, где важна защита от обрыва фазы.

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки диапазону настройки (55–75 А). Если нагрузка ниже 55 А — выбирайте меньший номинал.
• При подключении проводов используйте наконечники типа НШВИ — они увеличат срок службы контакта и уменьшат риск нагрева.
• Обязательно пометьте выключатель на щите: указывайте номер цепи и тип нагрузки (например, “Двигатель №3 – 37 кВт”).
• Проверяйте состояние контактов и зажимов каждые 6–12 месяцев — особенно в условиях повышенной вибрации.
• Заменяйте выключатель только аналогичной моделью — КЭАЗ MP-100R-75-T2 не является универсальным и не заменяется другими сериями без перерасчёта параметров защиты.
