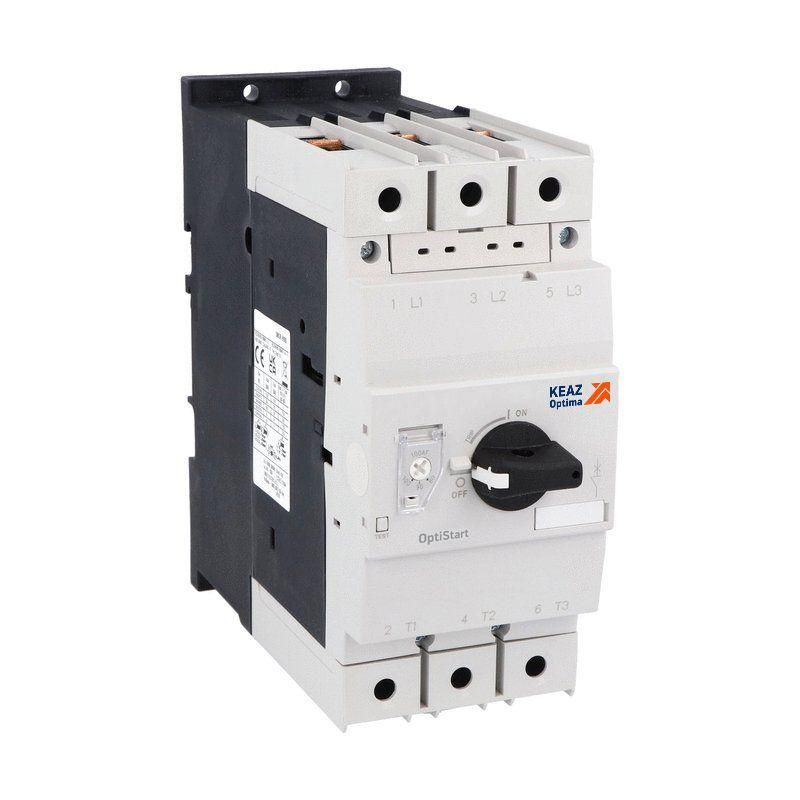

Выключатель автоматический OptiStart MP-100R-90-T2 | 348537 КЭАЗ

Автоматический выключатель MP-100R-90-T2 от Кэаз предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство рассчитано на работу в трёхфазных сетях до 690 В и применяется в промышленном оборудовании, где важна надёжная и точная защита. Артикул 348537 соответствует модели с номинальным током 90 А и термомагнитным расцепителем.

Назначение и область применения

MP-100R-90-T2 защищает силовые цепи переменного тока от повреждений из-за длительной перегрузки и аварийных токов короткого замыкания. Подходит для установки в щитах управления, на входе оборудования и в распределительных устройствах. Часто используется в системах с двигателями, насосами, компрессорами и другим промышленным оснащением, требующим высокой коммутационной устойчивости.

Технические характеристики

• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузки и магнитную отключение при КЗ.
• Количество полюсов: 3 - обеспечивает защиту всех фаз трёхфазной сети.
• Номинальный ток: 90 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Диапазон настройки защиты от перегрузки: 70–90 А - можно настроить чувствительность под реальную нагрузку, снижая риск ложных срабатываний.
• Отключающая способность Icu 400 В: 50 кА - способен безопасно отключить даже очень большие токи КЗ, типичные для крупных промышленных объектов.
• Номинальное напряжение: 690 В - работает в сетях с повышенным рабочим напряжением, включая системы 400/690 В.
• Диапазон регулировки расцепителя КЗ: 1170 А - порог сработки магнитного расцепления установлен на уровне 13×Iн, что соответствует классу B/C согласно ГОСТ Р 50030.2.
• Коммутируемая мощность AC-3 400 В: 45 кВт - позволяет коммутировать двигатели мощностью до этого значения без потери контактов.
• Степень защиты IP20: предохраняет от доступа пальцев и предметов более 12 мм, но не защищена от воды и пыли - предназначено для внутренней установки в закрытых шкафах.
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов, требуют периодической проверки затяжки.
• Чувствительность к обрыву фазы: да - устройство отключается при потере одной из фаз, предотвращая работающие на двух фазах двигатели.
• Защита от перегрева: да - встроенная система контроля температуры корпуса активируется при опасном нагреве, даже если ток ниже номинала.
• Конструкция: стационарный - монтируется жестко в щите, не имеет возможности отсоединения под нагрузкой.

Совместимость и монтаж

MP-100R-90-T2 устанавливается на DIN-рейку шириной 35 мм. Для подключения используются медные провода сечением от 16 до 70 мм2. Нельзя использовать алюминиевые провода - они не совместимы с контактными группами. Монтаж допускается только в сухих помещениях внутри электрощитов. Открытый монтаж запрещён из-за степени защиты IP20. Перед первым включением необходимо проверить затяжку винтов - рекомендован момент 2,5 Нм.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Соответствие гарантирует испытанную надёжность в условиях промышленной среды. Все материалы сертифицированы на соответствие нормам горючести UL94 V-0.

Преимущества

• Интегрированная защита от обрыва фазы исключает выход двигателей из строя при однофазном режиме работы.
• Регулируемый порог перегрузки (70–90 А) позволяет точно адаптировать защиту под конкретную нагрузку, минимизируя ложные отключения.
• Максимальная отключающая способность 50 кА делает модель подходящей для мест с высокими токами КЗ - например, рядом с трансформаторами.
• Функция защиты от перегрева увеличивает срок службы контактов и снижает риск возгорания при долговременной работе близко к пределу.
• Конструкция стационарного типа обеспечивает механическую прочность и отказ от случайного демонтажа.

Ограничения применения

• Не открытых площадках, влажных или пыльных средах - степень защиты IP20 недостаточна.
• Не предназначен для частого включения/выключения - ограниченная коммутационная износостойкость по сравнению с контакторами.
• Не поддерживает дистанционное управление - требуется ручное включение после срабатывания.
• Не совместим с алюминиевыми проводниками - использование вызывает окисление и перегрев контактов.
• Не имеет функции сигнализации состояния - нельзя подключить внешние индикаторы срабатывания без дополнительных модулей.

Примеры использования

• Щит питания промышленного станка с асинхронным двигателем 45 кВт.
• Входной автомат в распределительном щите цехового конвейера.
• Защита группы насосов в системе водоснабжения предприятия.
• Обеспечение безопасности в системах HVAC с большими вентиляторами.

Практические советы

• Перед установкой сверьте расчетный ток нагрузки с диапазоном настройки (70–90 А): лучше выбрать значение на 10–15% выше среднего потребления.
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - особенно при колебаниях температур или вибрациях.
• Если оборудование часто перегружается, рассмотрите возможность установки теплового реле дополнительно - хотя MP-100R-90-T2 уже имеет защиту, она не всегда достаточна для экстремальных условий.
• При использовании в системах с высокой вероятностью обрыва фазы (например, старые кабельные линии) эта модель является оптимальным решением благодаря встроенному контролю.
• Не используйте MP-100R-90-T2 вместо рубильника - он не предназначен для оперативного отключения под нагрузкой.
