Выключатель автоматический OptiStart MP-32RHI-4-T2 | 340160 КЭАЗ

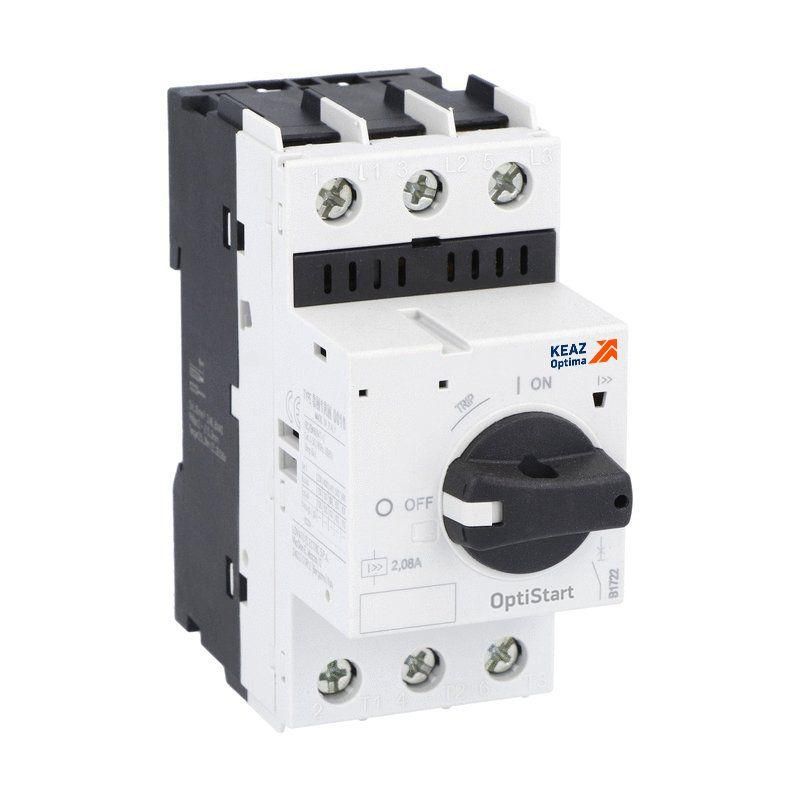

Автоматический выключатель ГСИ, ГСИ(н) — трёхполюсное встраиваемое устройство с магнитным расцепителем, предназначенное для защиты электродвигателей и других нагрузок от перегрузок и коротких замыканий. Произведён КЭАЗ, артикул 340160, рассчитан на работу в промышленных системах с напряжением до 690 В.

Назначение и область применения

ГСИ, ГСИ(н) используется для защиты электродвигателей переменного тока от перегрузок и коротких замыканий. Устройство сочетает два типа расцепления: тепловое (биметаллическое) — для защиты от длительной перегрузки, и магнитное — для быстрого отключения при высоких токах КЗ. Подходит для установки в панелях управления станков, насосов, конвейеров, вентиляционных систем и другого оборудования с частыми пусками. Применяется в цепях переменного тока с рабочим напряжением до 690 В.

Технические характеристики

• Номинальный ток: 4 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 — защита всех трёх фаз одновременно
• Номинальное напряжение: 690 В — допустимое рабочее напряжение сети
• Номинальная отключающая способность: 100 кА — способность безопасно прервать максимальный ток короткого замыкания
• Диапазон регулировки магнитного расцепителя: 52 А — порог срабатывания при КЗ установлен на 13-кратном значении номинала (4 А × 13 = 52 А)
• Мощность при AC-3: 0,75 кВт (230 В), 1,5 кВт (400 В) — рекомендованная нагрузка для двигателей с прямым пуском
• Степень защиты: IP20 — защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Рабочая температура: от –20 °C до +60 °C — работает в условиях холодных ангаров и жарких помещений
• Способ монтажа: на DIN-рейку — совместим со стандартными шинами 35 мм
• Функция чувствительности к обрыву фазы — отключает питание при потере одной из фаз, предотвращая перегрев двигателя

Совместимость и монтаж

ГСИ, ГСИ(н) устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж не требует специальных инструментов — устройство фиксируется защёлкой. Для работы с контактными элементами (например, контакторами OptiStart K) предусмотрены таблицы координации типов 1 и 2, которые гарантируют селективность и безопасность при комбинировании с другими аппаратами. Устройство не предназначено для монтажа на монтажную плату — только на рейку. Размеры соответствуют серии OptiStart MP, что обеспечивает плотную компактную сборку в щитах.

Безопасность и стандарты

ГСИ, ГСИ(н) соответствует требованиям международных стандартов IEC/EN 60947-2 и IEC/EN 60947-4-1. Наличие видимой индикации срабатывания позволяет оперативно определить причину отключения — механический рычаг остаётся в положении “выкл” после срабатывания теплового или магнитного расцепителя. Защита от обрыва фазы снижает риск выхода двигателя из строя из-за однофазной работы.

Преимущества

• Высокая отключающая способность — 100 кА обеспечивает надёжность даже в сетях с большими токами КЗ
• Встроенный механизм температурной компенсации — точность срабатывания сохраняется при колебаниях окружающей температуры
• Яркая индикация состояния — легко отличить сработавший автомат от просто выключенного
• Поддержка широкого спектра аксессуаров — можно добавить блокировки, сигнализацию, дополнительные контакты
• Узкий габарит — экономия места в щитах, особенно важно при компактной сборке

Ограничения применения

• Не применяется в цепях постоянного тока — только для переменного тока (AC)
• IP20 не обеспечивает защиту от пыли и влаги — запрещено использование во влажных, пыльных или открытых помещениях без корпуса
• Номинальный ток 4 А ограничен — не подходит для нагрузок выше 1,5 кВт при 400 В
• Не является устройством для ручного частого включения/выключения — предназначен для защиты, а не для управления
• Не поддерживает регулировку теплового расцепителя — только магнитный порог задан на 52 А и не изменяем

Примеры использования

• Защита маломощного насоса 0,75 кВт в системе водоснабжения
• Обеспечение безопасности трехфазного конвейера на пищевом производстве
• Комплексная защита вентилятора 1,5 кВт в HVAC-системе с использованием контактора OptiStart K
• Установка в распределительном щите станка с ЧПУ для предотвращения повреждения двигателя при КЗ

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки — 4 А не следует использовать для двигателей свыше 1,5 кВт
• Убедитесь, что DIN-рейка прочна и правильно закреплена — слабая фиксация вызывает вибрации и преждевременный износ
• При наличии нескольких автоматов рядом — используйте аксессуары для групповой блокировки, чтобы исключить случайное включение
• Если требуется защита от перегрузки ниже 52 А — выберите модель с регулируемым тепловым расцепителем, поскольку здесь он фиксирован
• Для обслуживания — всегда отключайте питание перед снятием устройства; индикация срабатывания не заменяет контроль напряжения тестером
