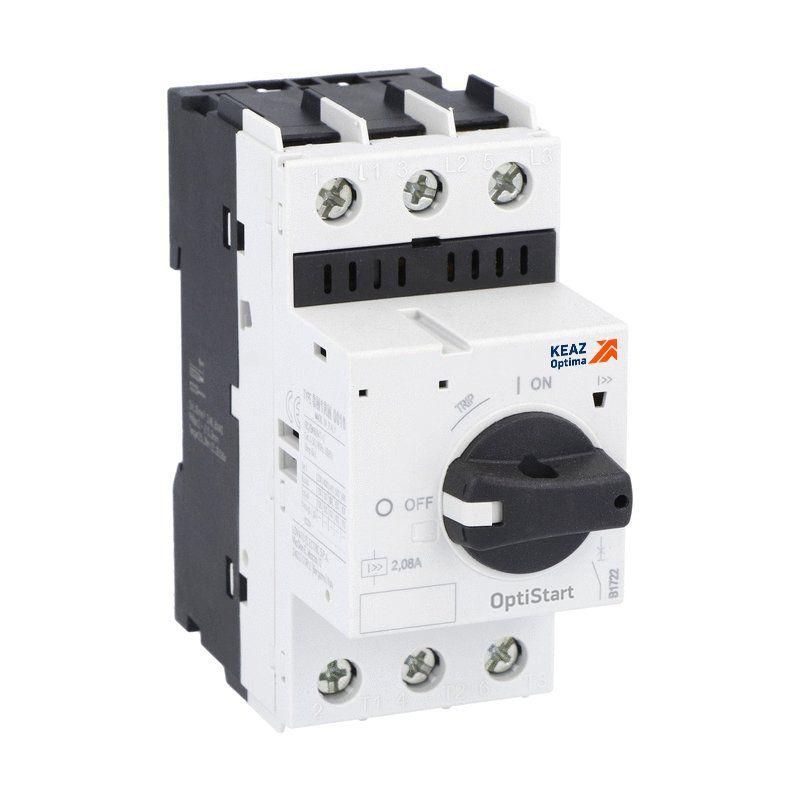

Выключатель автоматический OptiStart MP-32RHI-6,5-T2 | 340161 КЭАЗ

Автоматический выключатель КЭАЗ MP-32RHI-6,5-T2 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он рассчитан на ток 6,5 А, напряжение до 690 В и способен отключить ток короткого замыкания до 100 кА. Выключатель применяется в промышленных установках, где требуется надёжная и быстрая защита оборудования - например, на станках, конвейерах и распределительных щитах.

Назначение и область применения

Автоматический выключатель КЭАЗ MP-32RHI-6,5-T2 защищает электрические цепи переменного тока от сверхтоков: длительных перегрузок и внезапных коротких замыканий. Его основное применение - промышленные объекты с высокими требованиями к надёжности: производственные линии, насосные станции, системы управления, силовые щиты. Устройство особенно эффективно там, где возможны значительные импульсы тока, требующие быстрого отключения - например, при запуске мощных двигателей.

Технические характеристики

• Номинальный ток: 6,5 А
• Номинальное напряжение: до 690 В переменного тока
• Кратковременная отключающая способность: 100 кА
• Тип расцепителя: магнитный (только защита от короткого замыкания)
• Количество полюсов: 2
• Монтаж: на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)

Совместимость и монтаж

Выключатель КЭАЗ MP-32RHI-6,5-T2 устанавливается на стандартную DIN-рейку шириной 35 мм. Подходит для монтажа в шкафах и распределительных устройствах, совместим со всеми типовыми компонентами, соответствующими IEC/EN 60947-2. Для подключения используются зажимы с фиксацией винтового типа - рекомендуется затягивать моментом 0,8–1,0 Нм. Максимальное сечение провода: 16 мм2 медного. Обязательно соблюдать полярность при подключении входа и выхода - устройство не имеет обратной связи, поэтому направление тока важно для правильной работы магнитного расцепителя.

Безопасность и стандарты

Автоматический выключатель КЭАЗ MP-32RHI-6,5-T2 соответствует международному стандарту IEC/EN 60947-2. Применяет принципы безопасности, обеспечивающие отказоустойчивость даже при экстремальных условиях короткого замыкания. Отключение происходит за доли секунды, что предотвращает повреждение кабеля и оборудования. Устройство не содержит опасных материалов согласно RoHS.

Преимущества

• Высокая отключающая способность - 100 кА позволяет использовать выключатель в сетях с большими токами короткого замыкания, характерными для крупных предприятий.
• Магнитный расцепитель обеспечивает мгновенное отключение при аварийном токе - без задержки, что снижает риск возгорания.
• Изготовлен в соответствии с требованиями КЭАЗ - проверенные материалы и сборка, подходящие для условий суровых промышленных сред.
• Устойчив к механическим воздействиям благодаря прочному корпусу из самозатухающего пластика.

Ограничения применения

Выключатель КЭАЗ MP-32RHI-6,5-T2 не имеет теплового расцепителя - он **не защищает от длительных перегрузок**. Это значит, что его нельзя использовать в качестве единственного средства защиты для нагрузок, которые могут работать выше номинального тока более нескольких минут. Также устройство не предназначено для эксплуатации во влажных, пыльных или взрывоопасных средах - степень защиты IP20 исключает использование вне закрытых щитов. Не подходит для систем постоянного тока.

Примеры использования

• Защита двигателя 3 кВт в станке с ЧПУ - при пусковом токе срабатывает мгновенно, предотвращая пробой контактора.
• Распределительный щит на заводе с несколькими линиями - используется как последний уровень защиты перед ответвлением к группе потребителей.
• Щитовая на участке с высокой вероятностью КЗ - например, рядом с сварочным оборудованием.

Практические советы

• Выбирая этот выключатель, убедитесь, что ваша система имеет достаточную отключающую способность - 100 кА - иначе выключатель может не справиться с аварией.
• Не используйте MP-32RHI-6,5-T2 в одиночку для защиты освещения или слаботочных цепей - нужен комбинированный расцепитель (тепловой + магнитный).
• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки - недостаточно плотный контакт вызывает нагрев и преждевременный выход из строя.
• Для комплексной защиты параллельно с этим выключателем можно установить автомат с тепловым расцепителем того же номинала - так получится полноценная двухступенчатая защита.
