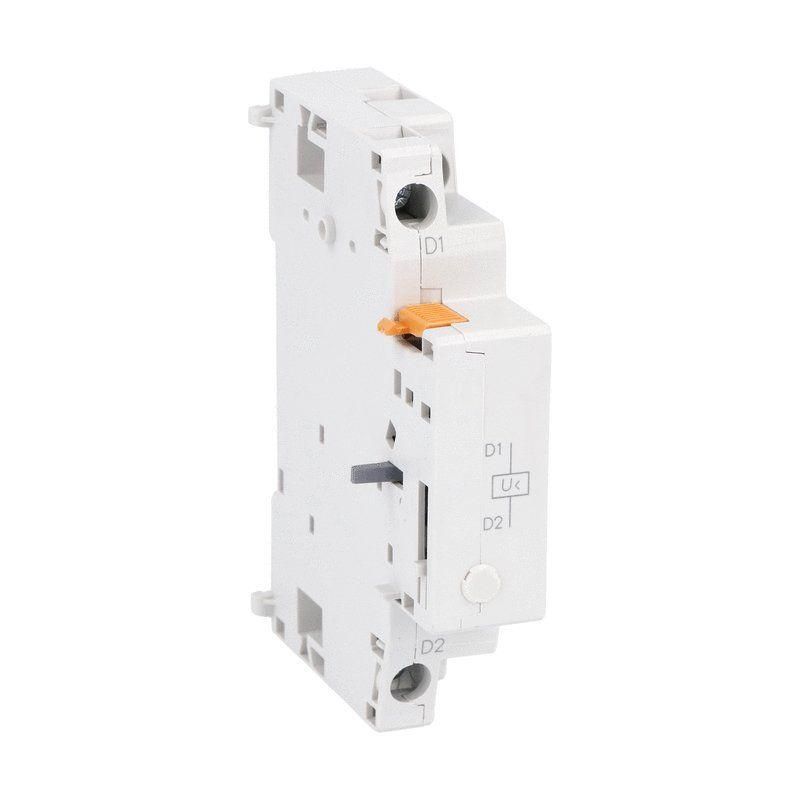

Расцепитель минимального напряжения OptiStart MP-U230-63/100-T2 230В КЭАЗ (Курский электроаппаратный завод) 348583

Автоматический выключатель MP-U230-63/100-T2 с расцепителем минимального напряжения предназначен для обеспечения безопасного отключения оборудования при снижении напряжения ниже допустимого уровня. Этот элемент используется в составе систем защиты двигателей и силовых установок, где важна надежная работа даже при колебаниях сети. Бренд КЭАЗ и артикул MP-U230-63/100-T2 указывают на соответствие промышленным стандартам качества и совместимости с оборудованием серии Optima.

Назначение и область применения

Расцепитель минимального напряжения MP-U230-63/100-T2 устанавливается на автоматические выключатели для отключения нагрузки при падении напряжения ниже заданного порога. Это предотвращает повреждение оборудования из-за недостаточного питания - например, при просадках сети, обрыве фазы или сбоях в работе трансформаторов. Применяется в паре с защитными выключателями двигателя и силовыми автоматами, особенно там, где важно исключить самозапуск механизмов после восстановления напряжения - в цехах, на конвейерах, насосных станциях и других объектах с высокой степенью ответственности.

Технические характеристики

• Номинальное напряжение управления: 230 В переменного тока (AC)
• Тип расцепителя: минимального напряжения - срабатывает при снижении U ниже 35–70% от номинала
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Рабочий температурный диапазон: от -20 C до +60 C
• Интегрирована температурная компенсация - стабильная работа при перепадах окружающей температуры
• Визуальная индикация: цветной флажок показывает сработавший расцепитель; отдельный индикатор - срабатывание электромагнитного расцепителя
• Не имеет собственных переключающих контактов - работает как внешний модуль управления

Совместимость и монтаж

MP-U230-63/100-T2 совместим с автоматическими выключателями серии MP-U230-63/100, в том числе с моделями, рассчитанными на ток до 100 А. Устанавливается механически на DIN-рейку рядом с основным выключателем. Подключение к цепи управления осуществляется через винтовые клеммы - провода сечением до 2,5 мм2. Напряжение 230 В AC подаётся на вход расцепителя, который при потере напряжения размыкает цепь управления выключателя, вызывая его отключение. Монтаж требует отключения питания и проверки соответствия напряжения сети заявленному значению.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Обеспечивает класс защиты IP20. Электромагнитная совместимость соответствует уровню EMI, достаточному для промышленных условий. Интеграция с контактами OptiStart K подтверждается таблицами координации типа 1 и 2 - что гарантирует селективную работу с другими элементами системы.

Преимущества

• Поддерживает широкий диапазон токов - от 63 до 100 А, что позволяет использовать один тип расцепителя для нескольких моделей выключателей
• Отключающая способность до 100 кА - обеспечивает надёжное отключение даже при больших токах КЗ
• Температурная компенсация снижает риск ложных срабатываний при изменении температуры окружающей среды
• Чёткая визуальная индикация ускоряет диагностику - видно, было ли срабатывание по минимальному напряжению или по токовой защите
• Широкий набор аксессуаров (например, блокировки, дополнительные контакты) позволяет легко адаптировать систему под задачи

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного напряжения 230 В AC
• Не является самостоятельным выключателем - требует установки на базовый автоматический выключатель
• Не рекомендован для использования вне закрытых помещений без дополнительной защиты от влаги и пыли
• Не подходит для частых циклов включения/выключения - предназначен для защиты, а не для оперативного управления

Примеры использования

• На конвейерной линии: предотвращает запуск станков при просадке напряжения, которая могла бы привести к перегреву двигателей
• В насосной станции: отключает насосы при аварийном падении напряжения, чтобы избежать работы «на сухую»
• В системах вентиляции: исключает самозапуск вентиляторов после восстановления энергоснабжения, когда персонал ещё не готов к запуску
• В комбинированных щитах с Kontaktor OptiStart K - обеспечивает согласованную защиту по типу 1 или 2

Практические советы

• Перед монтажом проверьте напряжение сети - оно должно точно соответствовать 230 В AC +-10%
• При использовании в условиях с частыми скачками напряжения убедитесь, что порог срабатывания расцепителя соответствует требованиям вашего оборудования
• Обязательно используйте винтовые зажимы с правильным моментом затяжки - переусиливать нельзя, слабый контакт вызовет нагрев
• После срабатывания расцепителя замените его или проведите диагностику - индикация не всегда сохраняется после восстановления питания
• Для комплексной защиты сочетайте этот расцепитель с тепловыми и электромагнитными устройствами - он лишь дополняет основную защиту
