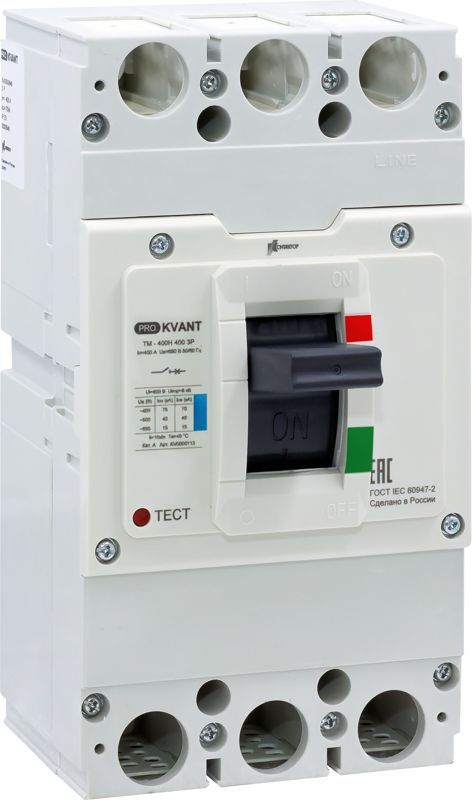

Выключатель автоматический PRO.KVANT TM-400H 3P 350А 70кА в литом корпусе с термомагнит. расцеп. Контактор KV0000112 Legrand

Автоматический выключатель 3P 350A 70kA TM-400H от бренда Контактор - это устройство защиты для мощных электрических цепей, предназначенное для работы в распределительных щитах и НКУ. Модель TM-400H из серии PRO.KVANT обеспечивает надежную коммутацию и защиту от перегрузок и коротких замыканий, особенно там, где требуется высокая предельная отключающая способность.

Назначение и область применения

Автоматический выключатель 3P 350A 70kA TM-400H используется для защиты силовых цепей переменного тока напряжением до 690 В. Он применяется в качестве главного входного автомата на объектах с большими нагрузками: промышленные предприятия, энергообъекты, крупные торговые и логистические комплексы, насосные станции, системы вентиляции и кондиционирования. Подходит для установки в сборках НКУ благодаря компактному литому корпусу.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 350 A
• Предельная отключающая способность: 70 kA
• Тип расцепителя: термомагнитный (электромагнитный + тепловой)
• Конструкция корпуса: литой, герметичный, без доступа внутрь после сборки
• Монтаж: шинный, на DIN-рейку 35 мм
• Степень защиты IP20 (защита от прикосновений к токоведущим частям, пылевлагозащита минимальна)

Совместимость и монтаж

TM-400H совместим со всеми типами DIN-реек согласно IEC/EN 60715. Для монтажа достаточно защелкнуть выключатель на рейке - фиксация механическая, без болтов. Обращайте внимание на свободное место рядом: при работе устройства возможен нагрев, требует воздушного зазора минимум 50 мм сверху и сбоку. Отключение происходит при достижении порога тока - не требует внешнего управления. Привязка к другим аппаратам через контакты сигнализации недоступна - модель не имеет встроенных вспомогательных контактов.

Безопасность и стандарты

Автоматический выключатель соответствует ГОСТ Р 50030.2–2018 (IEC 60947-2) и прошел испытания на устойчивость к импульсным перенапряжениям. Серия PRO.KVANT сертифицирована для использования в российской электроустановке, что исключает необходимость дополнять документацию для госзаказов. Производитель - АО “Контактор” - предоставляет официальную гарантию и техническую поддержку.

Преимущества

• Литой корпус повышает долговечность и снижает риск попадания пыли и влаги внутрь механизма
• Высокая отключающая способность (70 кА) позволяет использовать устройство даже в местах с большой токовой составляющей КЗ - например, возле трансформаторных подстанций
• Интегрированный термомагнитный расцепитель реагирует одновременно на длительные перегрузки и внезапные скачки тока
• Произведён в России - соответствие нормам РФ, быстрая доставка, наличие запчастей и ремонтной базы

Ограничения применения

• Не предназначена для постоянного регулярного включения/выключения - не является контактным аппаратом
• Не имеет функции дистанционного управления, удаленного контроля состояния или модульных расширений
• Не рекомендован для установки во взрывоопасных средах (не имеет взрывозащиты Ex)
• IP20 не обеспечивает защиту от воды - нельзя устанавливать вне помещений или в сырых помещениях без дополнительной оболочки
• Номинальный ток 350 А - не подходит для сетей ниже 100 А; использование на малых нагрузках снижает точность теплового расцепления

Примеры использования

• Главный ввод в промышленном цехе с несколькими двигателями суммарной мощностью более 200 кВт
• Защита питания основного конвейера на пищевом заводе
• Щитовая распределительной подстанции 6(10)/0,4 кВ
• Энергораспределительный пункт (ERP) в жилом комплексе с автономным генератором

Практические советы

• Перед установкой проверьте расчетный ток КЗ в месте монтажа - он не должен превышать 70 кА
• Обеспечьте достаточное охлаждение вокруг аппарата: не закрывайте его крышками или другими элементами щита
• При использовании нескольких TM-400H в одном щите соблюдайте координацию с нижестоящими автоматами - чтобы не было ложных срабатываний
• При замене старого автомата - сравнивайте посадочные размеры: новый TM-400H имеет тот же шаг крепления, что и аналоги других производителей
• Не вскрывайте корпус - внутри нет пользовательских настроек, любые вмешательства аннулируют гарантию
