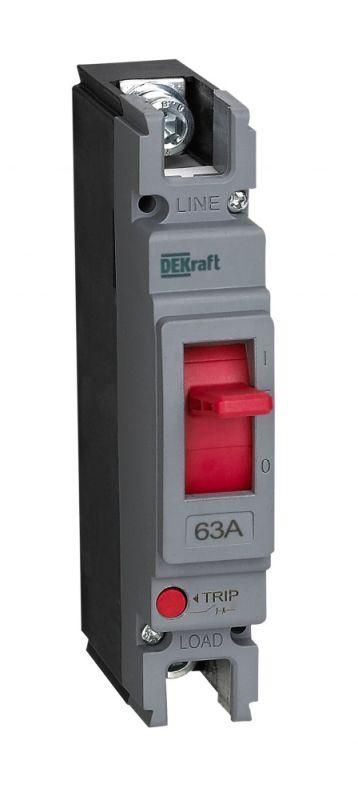

Выключатель автоматический 1п 63А 20кА ВА-301 DEKraft 28014DEK APC

Автоматический выключатель 1P 63A 20кА от DEKraft (арт. 28014dek) предназначен для защиты однополюсных электрических цепей от перегрузок и коротких замыканий. Применяется в системах распределения электроэнергии на промышленных, жилых и коммунальных объектах.

Назначение и область применения

Автоматический выключатель 1P 63A 20кА используется для защиты однофазных нагрузок в сетях переменного тока с напряжением до 400 В и частотой 50 Гц. Он обеспечивает надёжную работу в составе групповых щитов (ГРЩ), вводно-распределительных устройств (ВРУ) и распределительных шкафов. Подходит для установки в качестве вводного, секционного или распределительного аппарата. Часто встречается в промышленных установках, на объектах ЖКХ, в торговых центрах и на транспорте.

Технические характеристики

• Тип устройства: Выключатель автоматический в литом корпусе
• Номинальный ток: 63 А
• Число полюсов: 1
• Номинальная отключающая способность: 20 кА - способен безопасно отключить цепь при максимальном токе КЗ до 20 тысяч ампер
• Номинальное напряжение: 400 В
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную защиту от коротких замыканий
• Конструктивное исполнение: стационарное - не предназначено для перемещения после монтажа
• Способ монтажа: на монтажную плату - фиксируется болтами прямо на металлическом основании, без DIN-рейки
• Привод: ручной - управление осуществляется вручную через рычаг
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого щита
• Дополнительный расцепитель: независимый расцепитель минимального напряжения - позволяет удалённо отключить выключатель при снижении напряжения ниже заданного уровня (например, при аварийном падении сети)
• Гарантийный срок: 60 месяцев (5 лет)

Совместимость и монтаж

Автоматический выключатель 1P 63A 20кА не устанавливается на DIN-рейку. Для монтажа требуется подготовить отверстия под крепёжные болты на монтажной плате или внутренней стенке щита. Диаметр отверстий должен соответствовать габаритам корпуса - проверьте чертежи перед сверлением. Учитывайте свободное пространство вокруг аппарата для теплоотдачи и обслуживания. Напряжение питания для независимого расцепителя указывается в документации производителя - обычно 24–230 В постоянного или переменного тока. Подключение проводится к отдельным клеммам, расположенным на боковой стороне корпуса.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-2 для автоматических выключателей низкого напряжения. Сертифицирован для работы в условиях промышленного и бытового электроснабжения. Отключение при КЗ происходит за доли секунды, что предотвращает перегрев и возгорание проводки. Материалы корпуса - самозатухающие, обеспечивают пожаробезопасность даже при высоких температурах.

Преимущества

• Высокая отключающая способность (20 кА) делает его подходящим для мест с большой мощностью потребления и риском КЗ
• Наличие независимого расцепителя позволяет интегрировать выключатель в системы управления и сигнализации
• Литой корпус обеспечивает прочность, долговечность и устойчивость к механическим воздействиям
• Длительная гарантия (5 лет) говорит о стабильности качества сборки
• Поддерживается сериями ВА-300 - легко найти аналоги по параметрам для модернизации

Ограничения применения

• Не для установки вне закрытых щитов - степень защиты IP20 исключает использование во влажных, запылённых или открытых зонах
• Не подходит для многополюсных цепей - только для однофазных линий
• Требует точного соблюдения условий монтажа на плате - некорректная установка может вызвать перегрев контактов
• Независимый расцепитель работает только при наличии внешнего источника питания - без него функция отключения по недостаточному напряжению не активируется

Примеры использования

• Вводной автомат в ГРЩ жилого дома с однофазным питанием
• Защита силового контура на участке конвейера в заводском цехе
• Распределительный аппарат в щите освещения крупного офисного помещения
• Элемент системы безопасности в транспортном хабе - отключение при проседании напряжения

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля номинальному току 63 А - рекомендовано использовать медный кабель минимум 16 мм2
• Обязательно используйте изоляцию и клеммы с правильными размерами - плохой контакт увеличивает нагрев и риск выхода из строя
• При использовании независимого расцепителя убедитесь, что источник питания совпадает по напряжению и типу тока (AC/DC)
• Не допускайте попадания воды, масла или пыли внутрь щита - даже при IP20 грязь может забивать механизм расцепления
• Проверяйте состояние автомата каждые 6–12 месяцев: протестируйте включение/выключение вручную, чтобы убедиться в работоспособности механизма
