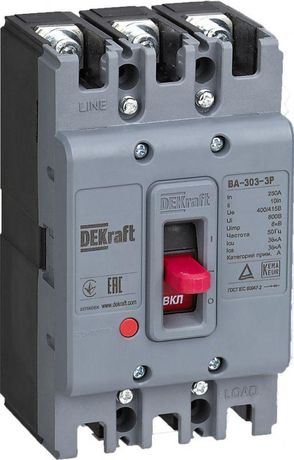

Выключатель автоматический для защиты двигателя 3п 100А 36кА ВА-303 DEKraft 22810DEK APC

Автоматический выключатель ВА-303 от DEKraft - трёхполюсный силовой аппарат с номинальным током 100 А и отключающей способностью 36 кА, предназначенный для защиты электродвигателей от перегрузок и коротких замыканий. Моторный привод и встроенные функции делают его подходящим для автоматизированных систем управления, где требуется дистанционное управление и надёжная коммутация.

Назначение и область применения

Автоматический выключатель ВА-303 используется исключительно для защиты электродвигателей в промышленных и технологических установках. Он обеспечивает одновременную защиту от перегрузок (тепловой расцепитель) и коротких замыканий (электромагнитный расцепитель). Применяется в составе шкафов управления, ГРЩ, ВРУ и других распределительных устройств. Подходит для оборудования с высокими пусковыми токами: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы трёхфазного двигателя
• Номинальная отключающая способность: 36 кА - способность безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока 400 В (380–415 В)
• Тип расцепителей: электромагнитный + тепловой - двойная защита от КЗ и перегрузки
• Тип привода: моторный - позволяет управлять выключателем дистанционно через внешний сигнал
• Конструктивное исполнение: встроенное - предназначен для установки внутрь шкафа, не имеет корпуса снаружи
• Способ монтажа: встраиваемый - закрепляется внутри щита, не выступает за его габариты
• Тип крепления: болтовое - фиксируется на DIN-рейке или специальной платформе с помощью болтов
• Тип управления: рычаг - ручной режим включения/выключения доступен через механический рычаг
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки в герметичном шкафу
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка или КЗ)

Совместимость и монтаж

Выключатель ВА-303 совместим со всеми шкафами, имеющими место под встраиваемые аппараты серии ВА-300М. Для монтажа необходима плоская поверхность с отверстиями под болты крепления (диаметр отверстий - согласно чертежу производителя). Установка возможна только в вертикальном положении. Моторный привод подключается к внешнему контроллеру через клеммы управления - необходимо соблюдать полярность и использовать кабель сечением не менее 1,5 мм2. Рычаг управления остаётся доступен для ручного воздействия даже при работающем моторном приводе.

Безопасность и стандарты

Автоматический выключатель ВА-303 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Сертифицирован для применения в промышленных электроустановках. Наличие указателя расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения. IP20 не допускает использование вне закрытых шкафов - применение в открытых зонах запрещено.

Преимущества

• Двойная защита (тепловой + электромагнитный расцепители) - точная адаптация под нагрузки двигателей
• Моторный привод - возможность удалённого управления без доступа к шкафу
• Индикация причины отключения - снижает время диагностики аварии
• Встроенная конструкция - экономит место в шкафу, удобна для плотной компоновки
• Совместимость с серией ВА-300М - легко заменяется аналогами из того же семейства

Ограничения применения

• Не применяется для защиты осветительных цепей или бытовых приборов - слишком высокая отключающая способность и настройки расцепителей
• IP20 - нельзя устанавливать во влажных, пыльных или наружных условиях без дополнительной защиты
• Требуется стационарная установка - не предназначен для мобильных или переносных устройств
• Максимальное напряжение 400 В - не подходит для сетей выше 500 В
• Моторный привод требует внешнего источника питания - без него дистанционное управление невозможно

Примеры использования

• Шкаф управления насосной станцией - защита крупного насоса мощностью до 55 кВт
• Линия конвейера на пищевом заводе - отключение при перегрузке или заклинивании
• Вводной аппарат в ГРЩ промышленного цеха - распределение энергии и защита основных потребителей
• Система вентиляции в подземном паркинге - дистанционное отключение по команде от системы безопасности

Практические советы

• Перед установкой проверьте соответствие номинала двигателя (ток намотки) значению 100 А - не используйте для двигателей ниже 30 А, чтобы избежать ложных срабатываний
• При использовании моторного привода подключите питание к клеммам управления до включения основного напряжения
• После срабатывания обязательно сбросьте указатель расцепления - иначе выключатель не включится вручную
• При сборке шкафа оставьте минимум 50 мм свободного пространства вокруг аппарата для теплоотвода
• Для долговечности рекомендуется периодически проверять затяжку болтов крепления - особенно после первых 100 циклов включения
