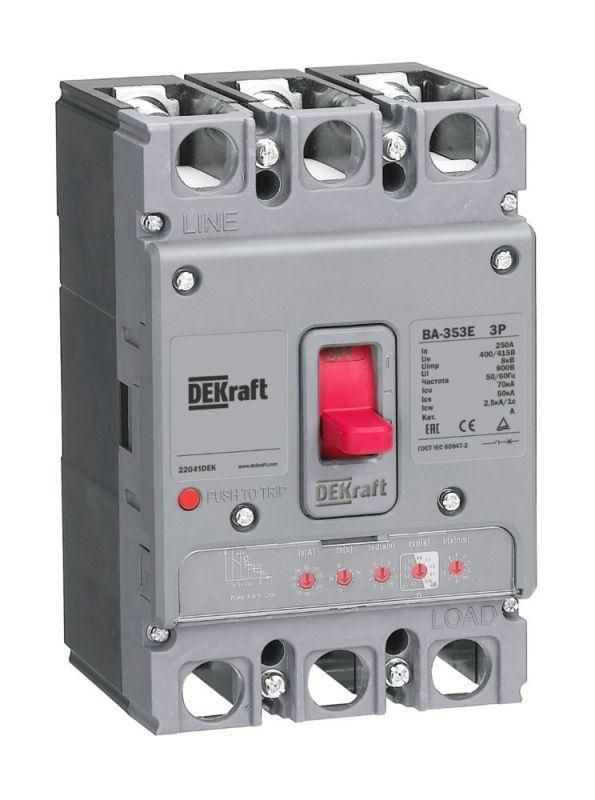

Выключатель автоматический силовой 3п 125А 70кА ВА-353E электрон. расцеп. DEKraft 22661DEK APC

Автоматический выключатель силовой 3-полюсный 125А 70кА с электронным расцепителем ВА-353E от DEKraft предназначен для надёжной защиты силовых цепей переменного тока в промышленных распределительных системах. Этот аппарат сочетает высокую коммутационную способность и точную настройку параметров срабатывания, что делает его удобным решением для сложных электроустановок.

Назначение и область применения

Автоматический выключатель ВА-353E используется для ввода и распределения электрической энергии в сетях переменного тока до 415 В. Он защищает оборудование от повреждений, вызванных длительными перегрузками и токами короткого замыкания. Применяется в промышленных щитах, на вводах в цеха, в распределительных пунктах станков, конвейеров, насосных станций и других мощных нагрузках.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 125 А
• Коммутационная способность: 70 кА
• Тип расцепителя: электронный
• Рабочее напряжение: до 415 В AC
• Серия: ВА-350Е
• Производитель: DEKraft (SE)

Электронный расцепитель позволяет задавать пороги срабатывания по току и времени, обеспечивая гибкую адаптацию под конкретные условия сети. Это отличает ВА-353E от моделей с тепловыми расцепителями - он реагирует быстрее и точнее.

Совместимость и монтаж

Автоматический выключатель ВА-353E монтируется на DIN-рейку шириной 35 мм. Подключение проводов осуществляется через зажимы сверху и снизу - допускаются медные жилы сечением до 95 мм2. Учитывайте посадочные размеры: устройство требует свободного места вокруг для теплоотвода и доступа к регулировкам. Для работы с электронным расцепителем необходимо подключение внешнего питания (обычно 24–240 В AC/DC), которое указывается в спецификации модели - проверьте наличие этого входа перед установкой.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-2 для автоматических выключателей низкого напряжения. Электронный расцепитель обеспечивает селективную работу - то есть при аварии в одной ветви цепи другие автоматы остаются включёнными, минимизируя простои. Серия ВА-350Е прошла испытания на долговечность и термическую стойкость в условиях промышленной эксплуатации.

Преимущества

• Точная настройка токовых и временных уставок - можно подстроить под селективность всей системы защиты.
• Высокая коммутационная способность (70 кА) - подходит для крупных объектов с высокими токами КЗ.
• Устойчивость к колебаниям температур и вибрациям - рассчитан на работу в тяжёлых условиях.
• Индикация состояния и возможные сигналы тревоги - позволяют диагностировать причины отключения без вскрытия корпуса.

Ограничения применения

• Не предназначен для постоянной работы при температурах выше +60 C - требуется принудительное охлаждение или установка в хорошо вентилируемых шкафах.
• Электронный расцепитель требует внешнего источника питания; без него функции защиты снижаются до базового уровня (только магнитный расцепитель).
• Не рекомендован для частых операций включения/выключения - предназначен для защиты, а не для частого ручного управления.
• Не применяется в цепях постоянного тока - только переменный ток до 415 В.

Примеры использования

• Главный ввод в промышленном цехе с несколькими группами потребителей.
• Защита питающей линии к конвейерной линии с двигателями суммарной мощностью более 50 кВт.
• Щит распределения на насосной станции с высокими пусковыми токами.
• Цепи с чувствительным оборудованием, где важна селективность - чтобы отключение одного участка не выводило из строя всю систему.

Практические советы

• Перед первым запуском обязательно настройте токовые уставки по расчётным значениям нагрузки - используйте руководство пользователя DEKraft.
• Проверьте совместимость внешнего питания для расцепителя - часто забывают подключить его, и тогда теряется вся гибкость настройки.
• При использовании нескольких ВА-353E в одной системе соблюдайте принцип селективности: время срабатывания нижестоящих автоматов должно быть меньше верхних.
• Не закрывайте корпус герметичными крышками - нужен воздушный поток для охлаждения при работе на пределе.
• Регулярно проверяйте состояние контактов и чистоту внутри - особенно в помещениях с повышенной запылённостью.
