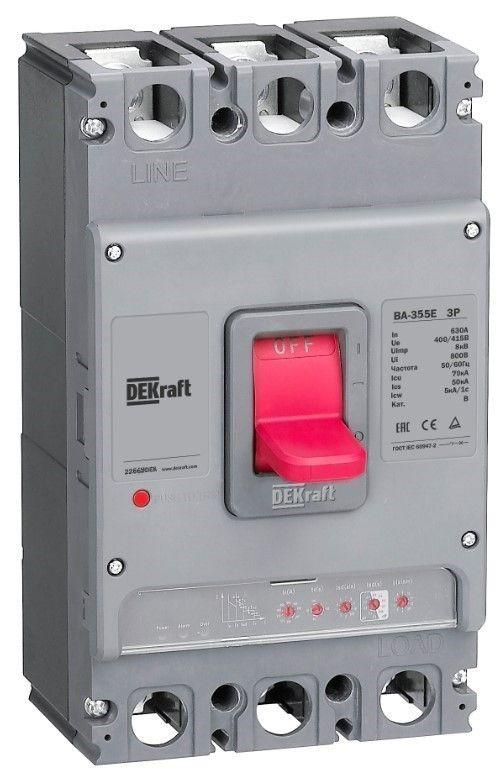

Выключатель автоматический силовой 3п 630А 70кА ВА-355E электрон. расцеп. DEKraft 22669DEK APC

Автоматический выключатель силовой 3-полюсный 630А 70кА с электронным расцепителем ВА-355E от DEKraft предназначен для надежной защиты и управления мощными электрическими цепями в промышленных распределительных системах. Этот аппарат сочетает высокую отключающую способность, точную настройку параметров срабатывания и прочный литой корпус, что делает его подходящим решением для сложных условий эксплуатации.

Назначение и область применения

Автоматический выключатель силовой 3-полюсный 630А 70кА с электронным расцепителем ВА-355E используется для ввода и распределения электроэнергии в сетях переменного тока до 400 В. Он защищает оборудование от перегрузок и коротких замыканий, обеспечивая безопасность и бесперебойную работу технологических линий. Применяется в промышленных щитах, на вводах в цеха, в распределительных пунктах, на объектах с высокой нагрузкой - например, на заводах, в водоканалах, на транспорте и в энергоемких производствах.

Технические характеристики

• Тип: автоматический выключатель, стационарное исполнение
• Количество полюсов: 3
• Номинальный ток: 630 А
• Отключающая способность: 70 кА при 400 В
• Номинальное напряжение: 400 В
• Диапазон регулировки тока расцепления: 2–15 А (можно задавать порог срабатывания ниже номинала аппарата)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Расцепитель: электронный, с возможностью настройки токовых и временных характеристик
• Гарантия: 60 месяцев
• Опция: возможность установки моторного привода для дистанционного управления

Совместимость и монтаж

Автоматический выключатель силовой 3-полюсный 630А 70кА с электронным расцепителем ВА-355E имеет стационарное крепление - он устанавливается в сборку шкафа с помощью фиксирующих механизмов, а не на DIN-рейку. Подключение осуществляется через верхние/нижние зажимы для медных шин или кабелей сечением до 2×240 мм2. Для работы с моторным приводом требуется внешнее управление и питание 24 В постоянного или переменного тока. Учитывайте габариты устройства при проектировании шкафа - он занимает значительное место из-за объемного расцепителя и механической части.

Безопасность и стандарты

Автоматический выключатель ВА-355E соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Электронный расцепитель обеспечивает селективную защиту - позволяет настроить время срабатывания так, чтобы при КЗ или перегрузке отключался только аварийный участок, а не весь щит. Это снижает риск внезапного отключения всего оборудования. Наличие сертификатов подтверждает соответствие нормам безопасности для промышленных применений.

Преимущества

• Электронный расцепитель позволяет точно настраивать пороги срабатывания по току и времени - удобно для сложных схем с несколькими уровнями защиты
• Литой корпус обеспечивает повышенную механическую прочность и долговечность даже при частых операциях включения-выключения
• Высокая отключающая способность (70 кА) гарантирует безопасное отключение даже при самых серьезных КЗ
• Поддержка моторного привода позволяет реализовать удалённое управление и автоматизацию
• Долгий срок гарантии - 5 лет - свидетельствует о надежности компонентов

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 исключает использование во влажных, пыльных или открытых помещениях
• Нельзя использовать в сетях постоянного тока - рассчитан только на переменный ток до 400 В
• Регулировка расцепителя возможна только в пределах 2–15 А; если нужна защита выше 15 А, необходимо выбирать другую модель или комбинировать с другими устройствами
• Из-за стационарного исполнения требует демонтажа шкафа для обслуживания - нельзя просто вытянуть из рейки

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 400 кВт
• Защита главного распределительного щита на предприятии с большим количеством двигателей
• Щит питания конвейерной линии с частотными преобразователями
• Участок распределения энергии в пищевой или химической промышленности, где важна селективная защита

Практические советы

• Перед монтажом проверьте, что сечение кабелей и шин соответствует допустимому току 630 А - недостаточное сечение вызовет нагрев и выход из строя
• Настройку расцепителя выполняйте после запуска системы, используя реальные значения нагрузки - не ориентируйтесь только на паспортные данные
• Если планируете дистанционное управление - заранее продумайте схему подключения моторного привода и наличие резервного питания
• Обязательно соблюдайте правила электробезопасности: перед работой с аппаратом отключите питание и заблокируйте источник
• При использовании нескольких ВА-355E в одной системе - настройте селективность: нижестоящий аппарат должен сработать быстрее, чем вышестоящий
