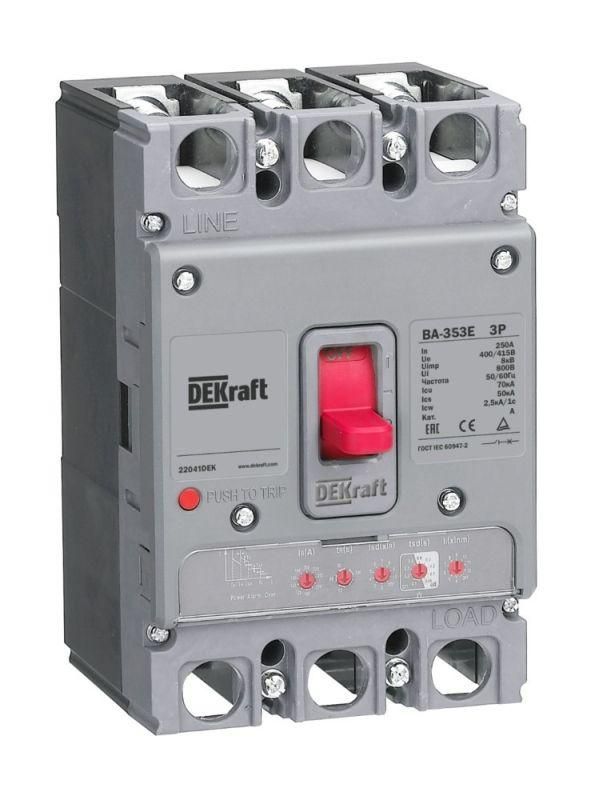

Выключатель автоматический силовой 3п 160А 70кА ВА-353E электрон. расцеп. DEKraft 22663DEK APC

Автоматический выключатель силовой 3-полюсный 160А 70кА с электронным расцепителем ВА-353E от DEKraft предназначен для надежной защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Устройство сочетает высокую отключающую способность, точную настройку параметров срабатывания и стационарное исполнение, что делает его подходящим для промышленных распределительных щитов. Артикул 22663dek соответствует серии ВА-350Е.

Назначение и область применения

Автоматический выключатель силовой 3-полюсный 160А 70кА с электронным расцепителем ВА-353E используется в распределительных устройствах промышленных объектов, где требуется защита мощных нагрузок. Применяется для ввода электроэнергии в здание, распределения по групповым цепям и защиты оборудования - таких как двигатели, нагреватели, конвейеры, системы вентиляции и сварочные установки. Подходит для систем с напряжением до 400 В переменного тока.

Технические характеристики

• Тип: автоматический выключатель с электронным расцепителем
• Число полюсов: 3
• Номинальный ток: 160 А
• Отключающая способность: 70 кА - способен безопасно прервать максимальный ток короткого замыкания в сетях с высокой мощностью
• Номинальное напряжение: 400 В
• Диапазон регулировки тока срабатывания: 2–15 А - позволяет задавать порог чувствительности расцепителя ниже номинала автомата для точной адаптации под конкретную нагрузку
• Конструктивное исполнение: стационарное - монтируется жестко в шкаф, не предусматривает возможность выдвижения
• Степень защиты: IP20 - защищен от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытых щитов
• Гарантийный срок: 60 месяцев
• Опция: возможна установка моторного привода для дистанционного управления (не входит в базовую комплектацию)

Совместимость и монтаж

Автоматический выключатель силовой 3-полюсный 160А 70кА с электронным расцепителем ВА-353E устанавливается в стационарные распределительные щиты с DIN-рейкой или специальной рамой, совместимой с серией ВА-350Е. Клеммы рассчитаны на подключение медных проводников сечением до 95 мм2. Для подключения необходимо соблюдать порядок фаз и нулевой проводник - устройство не имеет функции защиты от потери нуля. Монтаж выполняется при отключенном питании. Электронный расцепитель требует внешнего питания - он работает от сети через встроенный преобразователь, поэтому не сработает при полном отключении напряжения в цепи.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 для автоматических выключателей низкого напряжения. Электронный расцепитель обеспечивает селективную работу - позволяет настраивать время срабатывания так, чтобы при аварии отключался только нужный участок цепи, сохраняя работоспособность остальных. Наличие сертификатов подтверждает соответствие требованиям безопасности при работе в условиях повышенной электромагнитной помехи.

Преимущества

• Электронный расцепитель позволяет точно настраивать токи срабатывания и временные задержки - важная функция для сложных систем с несколькими уровнями защиты
• Литой корпус обеспечивает механическую прочность и долгий срок службы даже в условиях вибраций и перепадов температур
• Высокая отключающая способность (70 кА) гарантирует безопасность в сетях с большими источниками короткого замыкания - например, рядом с крупными трансформаторами
• Поддержка опционального моторного привода позволяет интегрировать автомат в системы АСУ ТП и удаленного контроля

Ограничения применения

• Не применяется во взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность
• Не подходит для частых операций включения/выключения - не является аппаратом коммутационным, а лишь защитным
• Работает только при наличии напряжения в сети - при полном отключении питания расцепитель теряет функциональность
• Требуется профессиональная настройка - некорректные уставки могут привести к ложным срабатываниям или отказу защиты
• Из-за стационарного исполнения невозможно быстрое обслуживание без демонтажа - не рекомендован для мест с ограниченным доступом

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью до 100 кВт
• Распределение энергии на группы двигателей насосов и компрессоров
• Щиты управления технологическими линиями, где важно соблюдение селективности между этажными и цеховыми автоматами
• Объекты с высокой вероятностью коротких замыканий - металлургические производства, сварочные участки

Практические советы

• Перед установкой проверьте расчетный ток короткого замыкания в вашей сети - он не должен превышать 70 кА
• Настройте расцепитель с учетом пусковых токов оборудования - например, двигатель может иметь пик в 5–8× от номинала, но длится менее секунды
• При использовании моторного привода убедитесь, что есть резервное питание для расцепителя
• Для удобства обслуживания используйте съемные крышки и пломбировочные элементы - они предусмотрены конструкцией ВА-353E
• Не допускайте попадания пыли внутрь щита - хотя сам автомат IP20, окружающие контакты и кабельные вводы могут быть уязвимы
