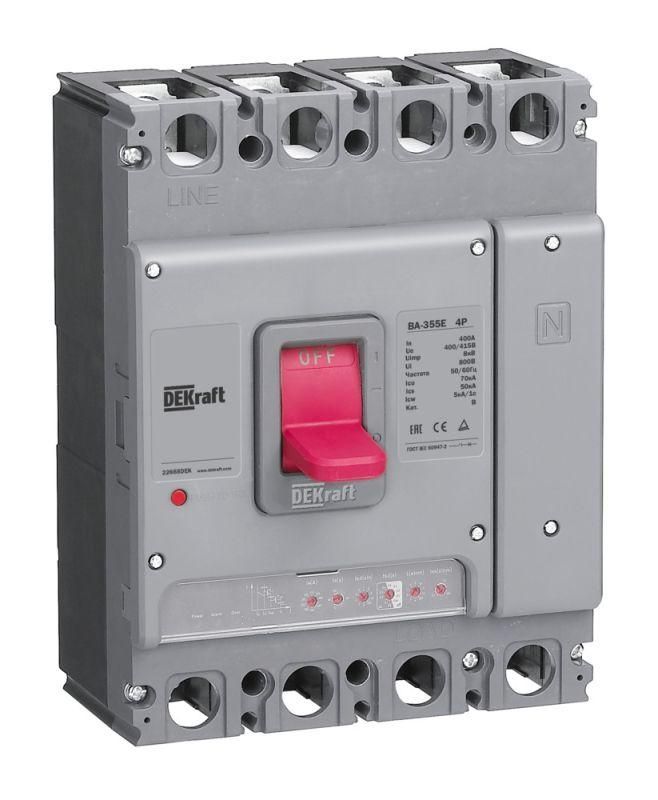

Выключатель автоматический силовой 4п 400А 70кА ВА-355E электрон. расцеп. DEKraft 22668DEK APC

Автоматический выключатель силовой 4-полюсный 400А 70кА с электронным расцепителем ВА-355E от DEKraft предназначен для надежной защиты и управления мощными электрическими цепями в промышленных распределительных системах. Этот аппарат сочетает высокую отключающую способность, точную настройку параметров срабатывания и прочный литой корпус, что делает его подходящим решением для сложных условий эксплуатации.

Назначение и область применения

Автоматический выключатель силовой 4-полюсный 400А 70кА с электронным расцепителем ВА-355E используется в силовых распределительных щитах переменного тока до 415 В. Он обеспечивает ввод и распределение электроэнергии, а также защищает оборудование от повреждений при перегрузках и коротких замыканиях. Применяется в промышленных объектах: на заводах, в центрах распределения энергии, на участках с крупногабаритным оборудованием - например, на конвейерах, насосных станциях, системах вентиляции и компрессорных установках.

Технические характеристики

• Тип: автоматический выключатель
• Количество полюсов: 4
• Номинальное напряжение: 400 В (работает в сетях до 415 В)
• Номинальный ток: 400 А
• Отключающая способность: 70 кА - способен безопасно прервать максимальный ток короткого замыкания этого уровня
• Диапазон регулировки расцепителя КЗ: 2–15 А - позволяет задавать порог срабатывания при коротком замыкании в пределах этих значений
• Конструктивное исполнение: стационарное - монтируется жестко в щите, не предусматривает выдвижения
• Степень защиты: IP20 - защищен от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытых щитах
• Расцепитель: электронный - обеспечивает гибкую настройку токовых и временных характеристик, поддерживает селективность
• Гарантийный срок: 60 месяцев
• Моторный привод: опционально - можно заказать с дистанционным управлением через электромотор

Совместимость и монтаж

Автоматический выключатель силовой 4-полюсный 400А 70кА с электронным расцепителем ВА-355E имеет стационарное крепление. Для монтажа требуется подготовить шасси или раму в распределительном щите с соответствующими креплениями. Подключение осуществляется через болтовые зажимы - рекомендуется использовать медные шины или кабели сечением не менее 95 мм2 для номинала 400 А. Учитывайте свободное пространство вокруг аппарата для теплоотвода - минимальная вентиляция обязательна. Моторный привод, если установлен, требует отдельного питания 24 В постоянного тока.

Безопасность и стандарты

Автоматический выключатель ВА-355E соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Электронный расцепитель обеспечивает точное срабатывание, снижая риск ложных отключений. Наличие сертификатов подтверждает соответствие нормам безопасности для промышленного оборудования. Установка должна выполняться квалифицированным персоналом с соблюдением правил электробезопасности.

Преимущества

• Электронный расцепитель позволяет точно настраивать токи срабатывания и временные задержки - это критично для селективной работы в многоуровневых системах
• Литой корпус обеспечивает механическую прочность и долговечность даже в условиях вибраций и повышенной запыленности
• Высокая отключающая способность (70 кА) гарантирует работу в сетях с большими токами КЗ, типичных для промышленных объектов
• Поддержка опционального моторного привода позволяет реализовать дистанционное управление и автоматизацию
• Долгий срок гарантии - 5 лет - свидетельствует о надежности конструкции

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 исключает использование вне закрытых щитов
• Не работает в сетях постоянного тока - только переменный ток до 415 В
• Не подходит для бытовых или маломощных объектов - слишком высокий номинал (400 А) и цена
• Требует профессиональной настройки расцепителя - некорректные параметры могут привести к отказу защиты или ложным отключениям
• Отсутствуют функции измерения энергии или коммуникации - нельзя подключить к SCADA без внешних модулей

Примеры использования

• Главный ввод в промышленном цехе с несколькими трансформаторами
• Защита основного распределительного щита на пищевом производстве
• Щит управления крупным конвейером с частотным преобразователем
• Распределительный пункт на нефтеперерабатывающем заводе
• Централизованная система питания для группы станков с ЧПУ

Практические советы

• Перед установкой проверьте расчетный ток КЗ в вашей сети - он не должен превышать 70 кА
• Настройте расцепитель с учетом нагрузки и времени срабатывания других автоматов - чтобы обеспечить селективность
• Используйте термостойкие кабели и качественную затяжку контактов - нагрев при 400 А может вызвать выход из строя при плохом соединении
• Если нужна дистанционная операция - выбирайте версию с моторным приводом и предусмотрите питание для него
• Регулярно проводите профилактику: проверяйте состояние контактов, чистоту внутри щита и работоспособность расцепителя тестированием
• Не путайте ВА-355E с другими моделями серии - убедитесь, что артикул 22668dek и бренд DEKraft совпадают с заказом
