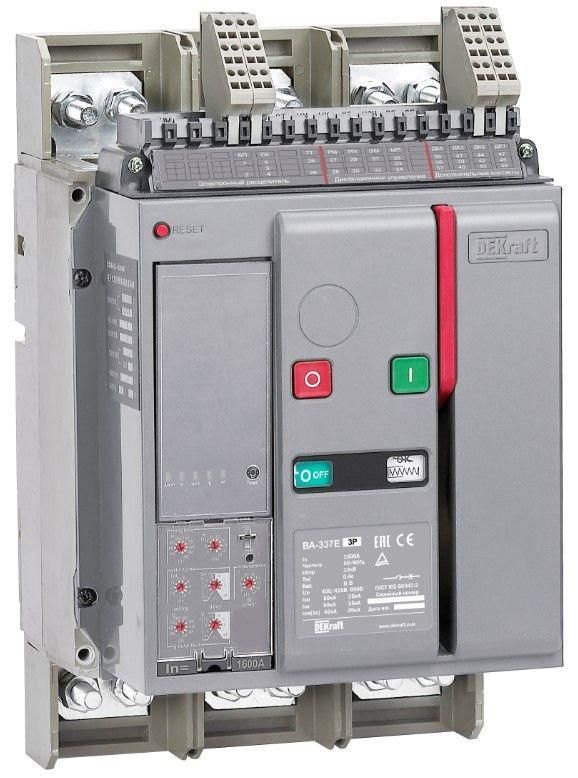

Выключатель автоматический силовой с электронным расцепителем четырехполюсный 1000А 50кА ВА-338E - 22513DEK APC

Автоматический выключатель ВА-338E от DEKraft - четырёхполюсный силовой аппарат с электронным расцепителем, рассчитанный на ток 1000 А и отключающую способность 50 кА. Применяется в распределительных щитах крупных объектов, где требуется точная защита от перегрузок, КЗ и замыканий на землю. Монтаж осуществляется на шину через монтажную плату.

Назначение и область применения

ВА-338E предназначен для защиты электрических цепей переменного тока напряжением до 400 В от перегрузок, коротких замыканий и замыканий на землю. Подходит для использования в промышленных распределительных устройствах: на вводах питания, в системах управления станками, конвейерами, насосными станциями и других мощных нагрузках. Благодаря электронному расцепителю обеспечивает высокую точность срабатывания и возможность настройки под конкретные условия эксплуатации.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 12 кВ (импульсная прочность изоляции)
• Номинальный ток: 1000 А
• Количество полюсов: 4
• Номинальная отключающая способность: 50 кА
• Тип расцепителя: электронный, с встроенной защитой от замыканий на землю
• Диапазон настройки защиты от перегрузки: 400–1000 А
• Защита от минимального напряжения: да
• Степень защиты IP: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Способ монтажа: на монтажную плату, подключение на шину
• Конструкция: стационарная, несъёмная
• Привод: ручной, с встроенным моторным приводом для дистанционного управления
• Переключающие контакты: 8
• Индикация: есть указатель положения и возможность установки индикатора отключения
• Категория применения: B (соответствует IEC 60947-2)

Совместимость и монтаж

ВА-338E монтируется исключительно на монтажную плату с последующим подключением к шине. Для работы необходима фиксация в специализированном щите с достаточным свободным пространством вокруг аппарата. Установка требует соблюдения рекомендованного шага между контактами и правильного закрепления шины. Моторный привод позволяет удалённо управлять выключателем, что особенно важно в автоматизированных системах. Комплект поставки включает межфазные перегородки - они обязательны к установке для предотвращения пробоя между фазами.

Безопасность и стандарты

ВА-338E соответствует требованиям IEC 60947-2 и имеет категорию применения B, что гарантирует надёжное гашение дуги даже при максимальных токах КЗ. Электронный расцепитель обеспечивает селективность и минимизирует ложные срабатывания. Наличие защиты от минимального напряжения предотвращает самопроизвольное включение оборудования после восстановления питания. Индикатор расцепления и возможность установки внешнего индикатора отключения повышают безопасность обслуживания.

Преимущества

• Электронный расцепитель позволяет точно настраивать пороги срабатывания по току и времени - важна для сложных сетей
• Встроенная защита от замыканий на землю снижает риск поражения током и возгорания
• Широкий диапазон регулировки (400–1000 А) покрывает большинство промышленных нагрузок
• Встроенный моторный привод исключает необходимость в дополнительных исполнительных механизмах
• Литой корпус обеспечивает механическую прочность и долговечность
• Работает в расширенном температурном диапазоне - подходит для неотапливаемых помещений

Ограничения применения

• Не предназначена для установки в открытых условиях - степень защиты IP20 не защищает от пыли и влаги
• Требуется жесткая фиксация на монтажной плате; нельзя использовать как модульный выключатель в DIN-рейке
• Не поддерживает коммуникацию по протоколам (Modbus, Profibus); управление возможно только через моторный привод и кнопки
• Максимальный ток 1000 А - не подходит для систем выше 1250 А
• Необходимо соблюдать правила сборки с межфазными перегородками - их отсутствие создаёт опасность дугового замыкания

Примеры использования

• Главный ввод в промышленном цехе с питанием от трансформатора 400 В
• Щит управления конвейерной линией с несколькими двигателями
• Распределительный пункт на заводе с частотными преобразователями
• Система бесперебойного питания (UPS) средней мощности

Практические советы

• При выборе ВА-338E проверьте соответствие посадочных размеров вашей монтажной платы - устройство не универсально
• Настройте ток срабатывания защиты от перегрузки близко к реальной нагрузке, но не ниже 80% от номинала (например, 800 А при нагрузке 750 А)
• Обязательно установите все межфазные перегородки - даже если кажется, что фазы далеко друг от друга
• Для дистанционного управления используйте моторный привод совместно с PLC - это повысит уровень автоматизации
• Проверяйте состояние индикатора расцепления перед каждым включением - он показывает причину отключения
• Не применяйте ВА-338E в помещениях с повышенной запылённостью или влажностью - IP20 недостаточно для таких условий
