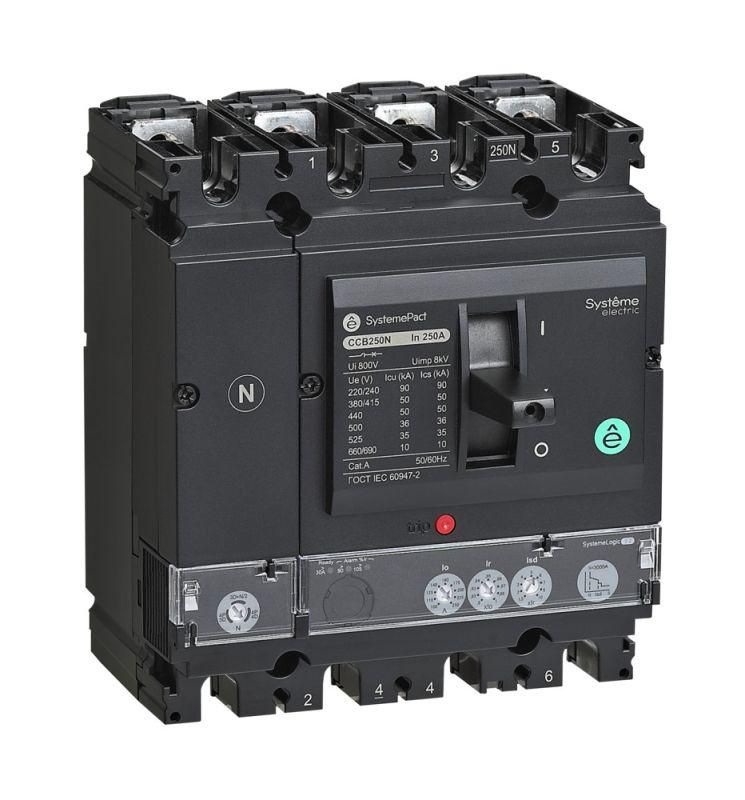

Выключатель автоматический SYSTEMEPACT CCB100 50кА 4P4D S2.2 40А рычаг SE SPC100N04022L4DF APC

Автоматический выключатель SYSTEMEPACT CCB100 50кА 4P4D S2.2 40А рычаг SE - устройство для защиты электрических цепей от перегрузок и коротких замыканий в сетях до 690 В. Подходит для стационарной установки на монтажные элементы, обеспечивает надёжную коммутацию и точную настройку защиты. Бренд Systeme Electric и артикул spc100n04022l4df указывают на принадлежность к серийному решению SystemePact CCB.

Назначение и область применения

Автоматический выключатель SYSTEMEPACT CCB100 50кА 4P4D S2.2 40А рычаг SE используется для защиты электрооборудования в сетях переменного тока до 690 В. Он выполняет три функции: управление включением/отключением нагрузки, защита от перегрузок и защита от коротких замыканий. Применяется в распределительных щитах промышленных объектов - на входе оборудования, в цепях двигателей, конвейеров, насосов и других мощных потребителей. Устройство рассчитано на частые операции включения и отключения, что делает его подходящим для систем с высокой цикличностью работы.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Четыре полюса (4P4D) - защищает все фазы и ноль одновременно; подходит для трёхфазных сетей с заземлённым нулём;
• Номинальная отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой предназначено устройство;
• Электронный расцепитель - позволяет точно настраивать пороги срабатывания по току и времени, повышает точность защиты;
• Диапазон настройки защиты от перегрузки: 16–40 А - можно задать чувствительность защиты в пределах этого интервала, адаптируя её под конкретную нагрузку;
• Стационарное исполнение - выключатель устанавливается жестко на DIN-рейку или специальные монтажные элементы, не является вставляемым;
• Рычажковый управляющий элемент - удобный механический переключатель для ручного управления;
• Винтовое подключение силовых кабелей - надёжный контакт, требует правильного затягивания;
• Степень защиты IP30 - защита от твёрдых предметов больше 2,5 мм, но не от воды и пыли;
• Дополнительные расцепители: независимый (для удалённого отключения) и расцепитель минимального напряжения (отключает при снижении напряжения ниже установленного уровня);
• Гарантия: 24 месяца.

Совместимость и монтаж

SYSTEMEPACT CCB100 50кА 4P4D S2.2 40А рычаг SE монтируется на монтажные элементы - стандартные DIN-рейки типа TS35. Для установки требуется свободное место в щите, соответствующее габаритам аппарата. Кабели подключаются через винтовые зажимы: важно соблюдать момент затяжки, указанный в документации производителя, чтобы избежать перегрева или плохого контакта. Выключатель совместим с другими аппаратами серии SystemePact CCB, что позволяет использовать единые компоненты в распределительных системах. Наличие независимого расцепителя позволяет интегрировать его в системы автоматизации (например, по сигналу от PLC).

Безопасность и стандарты

Устройство соответствует международным требованиям к автоматическим выключателям для сетей низкого напряжения. Электронный расцепитель обеспечивает селективность и точность срабатывания, снижая риск ложных отключений. Степень защиты IP30 гарантирует безопасность при работе внутри закрытых щитов, но не допускает использование в условиях повышенной влажности, запылённости или открытых площадках. Гарантия 24 месяца подтверждает соответствие качественным стандартам производства.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для промышленных объектов с большими токами КЗ;
• Электронный расцепитель с регулируемым порогом (16–40 А) - позволяет точно настроить защиту под тип нагрузки;
• Поддержка двух видов дополнительных расцепителей - даёт гибкость в реализации аварийного отключения и контроля напряжения;
• Механизм с рычагом - нагляден, легко диагностируется в положении “вкл/выкл”;
• Совместимость с серией SystemePact CCB - упрощает обслуживание и замену компонентов.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от влаги и пыли;
• Не рекомендован для бытовых сетей 220/380 В, где достаточно более простых моделей - избыточная мощность увеличивает стоимость;
• Требует профессионального монтажа: неправильно затянутые винты могут вызвать перегрев и выход из строя;
• Не имеет встроенного теплового расцепителя - полностью зависит от электронной платы, которая требует стабильного питания;
• Нет возможности подключения кабелей с штекерами - только винтовое подключение, что усложняет быстрое обслуживание.

Примеры использования

• Защита трёхфазного двигателя 30 кВт в цеху - выключатель отключит при перегрузке или обрыве фазы;
• Входной автомат в распределительном щите производственной линии - обеспечивает координированную защиту всей группы оборудования;
• Цепь конвейера с частотным преобразователем - расцепитель минимального напряжения отключит систему при проседании сети;
• Объект с дистанционным управлением - независимый расцепитель позволяет отключить выключатель по команде с пульта или SCADA-системы.

Практические советы

• Перед установкой проверьте, что расчетный ток КЗ в вашей сети не превышает 50 кА - иначе выключатель не справится с аварией;
• Настройте порог перегрузки близко к реальному рабочему току нагрузки, но не выше 40 А - оптимально на 85–95% от максимума;
• Используйте только кабели сечением, соответствующим 40 А (обычно 10–16 мм2 медный), и плотно затягивайте винты;
• Если планируете применять независимый расцепитель - предусмотрите источник питания для него (24 В постоянного тока или 230 В переменного);
• Не используйте этот выключатель вместо УЗО - он не защищает от утечек тока на землю;
• Проверяйте положение рычага после каждого отключения - если он находится в среднем положении, значит произошло срабатывание, и перед включением нужно найти причину.
