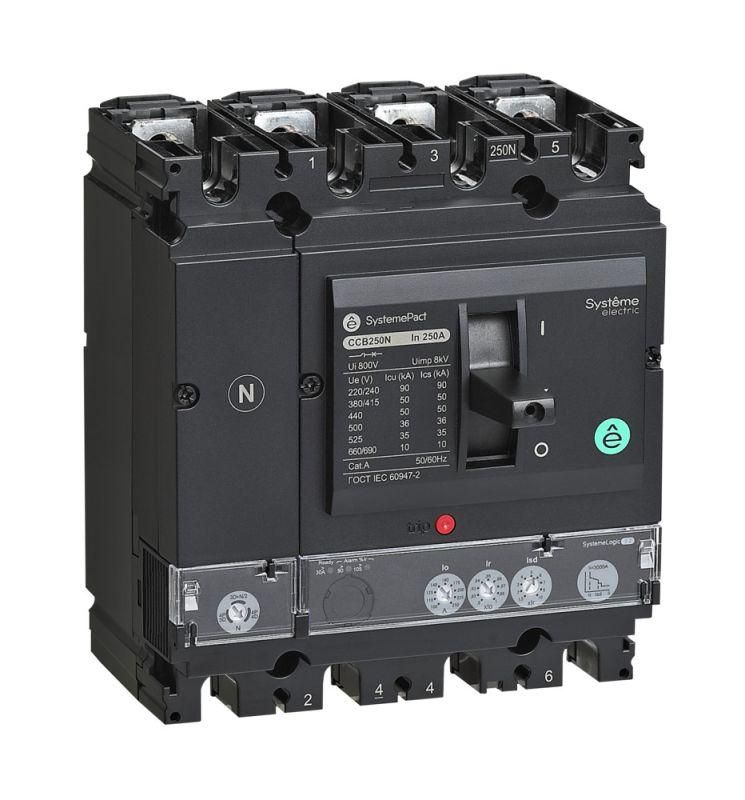

Выключатель автоматический SYSTEMEPACT CCB160 50кА 4P4D S2.2 160А рычаг SE SPC160N16022L4DF APC

Автоматический выключатель SYSTEMEPACT CCB160 50kA 4P4D S2.2 160A с рычагом - это надёжное устройство для защиты и управления четырёхпроводными цепями низкого напряжения. Разработан для промышленного оборудования, где важна высокая отключающая способность и точная защита от перегрузок и КЗ. Бренд Systeme Electric предлагает этот аппарат как часть серийной линейки SystemePact CCB, рассчитанную на жёсткие условия эксплуатации.

Назначение и область применения

SYSTEMEPACT CCB160 50kA 4P4D S2.2 160A с рычагом используется для коммутации и защиты электрических цепей в системах низкого напряжения до 400 В переменного тока. Применяется там, где требуется надёжная защита от перегрузок и коротких замыканий - в распределительных щитах, на входе в оборудование, в цепях питания двигателей, конвейеров, насосов и других промышленных установок. Подходит для стационарной установки в шкафах и панелях.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который выключатель может проводить без перегрева;
• Четыре полюса (4P4D): все фазы и ноль защищены одновременно, отключение происходит по всем цепям;
• Номинальная отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400 В - оптимальное рабочее напряжение сети;
• Электронный расцепитель: обеспечивает точную и регулируемую защиту по времени и току, отличается от тепловых аналогов более гибкими настройками;
• Стационарное исполнение: предназначен для закрепления на монтажных элементах, не является вставным или выдвижным;
• Ручной привод: управление осуществляется вручную через рычаг, без автоматических механизмов;
• Защита по минимальному напряжению: автоматически отключает цепь при снижении напряжения ниже допустимого уровня, предотвращая повреждение оборудования;
• Степень защиты IP40: защищён от твёрдых частиц крупнее 1 мм, но не от воды - требует установки внутри закрытых щитов;
• Гарантия: 24 месяца - подтверждает качество сборки и компонентов.

Совместимость и монтаж

SYSTEMEPACT CCB160 50kA 4P4D S2.2 160A с рычагом устанавливается исключительно на DIN-рейку или специальные монтажные элементы, совместимые со стандартами IEC 60898 и IEC 60947. Для монтажа необходим доступ к задней части аппарата - он не предусматривает боковое подключение. Убедитесь, что площадка для установки имеет достаточные зазоры для теплоотвода. Максимальный посадочный диаметр контактов соответствует стандартным шинам для токов до 160 А. Не рекомендуется использовать в условиях вибраций выше нормы - конструкция не предназначена для мобильных или колеблющихся платформ.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-2 для автоматических выключателей в литом корпусе. Электронный расцепитель обеспечивает селективность при работе в многоступенчатых системах защиты. Защита по минимальному напряжению соответствует требованиям безопасности для критичных объектов, где потеря напряжения может вызвать аварию. Сертифицирован для работы в промышленных средах с классом загрязнения 2.

Преимущества

• Высокая отключающая способность (50 кА) позволяет применять аппарат даже в мощных распределительных сетях;
• Электронный расцепитель даёт возможность точной настройки порогов срабатывания - удобно для сложных систем;
• Четырёхполюсная конструкция гарантирует полное отключение всех проводников, включая ноль - важно для IT и TN-S систем;
• Функция защиты от недостаточного напряжения предотвращает запуск оборудования при нестабильном питании;
• Литой корпус обеспечивает механическую прочность и долговечность в агрессивных условиях;
• Рычаг управления легко визуально определяет состояние - включен/выключен/триpped.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP40 не защищает от влаги и осадков;
• Не подходит для частых оперативных включений/отключений - предназначен для редких коммутаций, не для частого ручного управления;
• Не работает при температуре ниже -25 C и выше +70 C - проверьте окружающую среду перед установкой;
• Требуется внешняя система вентиляции или охлаждения при плотной группировке нескольких аппаратов в одном шкафу;
• Не имеет функции дистанционного управления - нельзя подключить к системам автоматизации без дополнительных модулей.

Примеры использования

• Главный ввод в промышленный цех с трёхфазным оборудованием и нулевым проводником;
• Щит питания группы станков с ЧПУ, где важна защита от просадок напряжения;
• Распределительный пункт на заводе с высокой вероятностью КЗ из-за старой проводки;
• Цепь питания системы конвейера с несколькими двигателями - отключение по всем полюсам предотвращает опасные режимы работы.

Практические советы

• Перед установкой проверьте соответствие сечения кабелей номинальному току 160 А - используйте медные жилы минимум 50–70 мм2;
• При групповой установке нескольких SYSTEMEPACT CCB160 50kA 4P4D S2.2 160A с рычагом оставляйте зазоры не менее 10 мм между аппаратами для лучшего охлаждения;
• Избегайте установки рядом с источниками тепла - нагрев снижает реальную отключающую способность;
• При использовании в системах с высокой долей импульсных нагрузок (например, частотники) убедитесь, что расцепитель правильно настроен - возможны ложные срабатывания;
• Маркировка на лицевой панели указывает на тип расцепителя - сохраните документацию для будущей диагностики и обслуживания.
