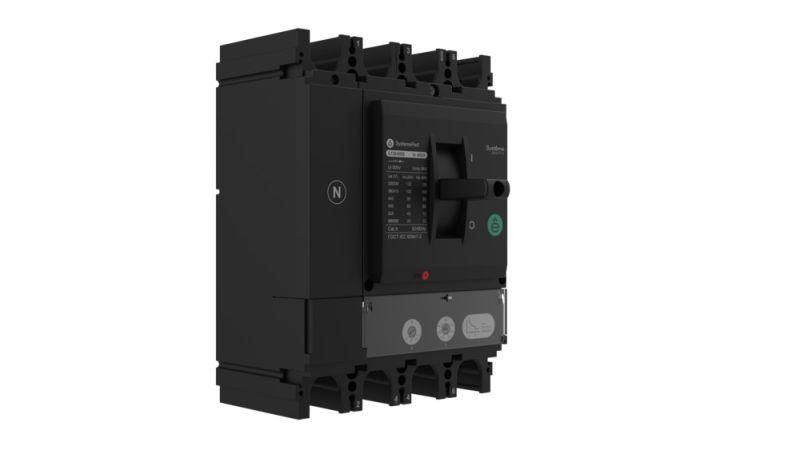

Выключатель автоматический SYSTEMEPACT CCB400 100кА 4P4D TMD400 рычаг SE SPC400S400L4DF APC

Автоматический выключатель SYSTEMEPACT CCB400 100кА 4P4D TMD400 с рычагом - устройство для защиты и коммутации электрических цепей в сетях до 690 В. Применяется в промышленных установках, где требуется надежная защита от перегрузок и коротких замыканий. Бренд Systeme Electric и артикул spc400s400l4df указывают на принадлежность к серийному решению SystemePact CCB.

Назначение и область применения

SYSTEMEPACT CCB400 100кА 4P4D TMD400 с рычагом используется для безопасного включения и отключения электрических цепей, а также для защиты оборудования от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов: заводские линии, насосные станции, системы вентиляции, конвейеры и другие мощные потребители.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может проводить без перегрева;
• Четыре полюса (4P): защищает все фазы и ноль одновременно; подходит для трехфазных систем с заземлением;
• Номинальная отключающая способность: 100 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой предназначен аппарат;
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от долговременных перегрузок и магнитную - от внезапных КЗ;
• Управление: рычажковый механизм - удобный для ручного включения/выключения даже в условиях ограниченного доступа;
• Степень защиты IP30 - защита от твердых предметов больше 2,5 мм, но не от воды и пыли;
• Дополнительные расцепители: независимый (дистанционное отключение) и расцепитель минимального напряжения (защита при просадке напряжения);
• Монтаж: на DIN-рейку или специальные монтажные элементы - не требует жесткой фиксации болтами;
• Подключение: винтовые зажимы - обеспечивают прочное соединение с медными шинами или кабелями;
• Конструкция: стационарная - не предназначена для извлечения из щита без демонтажа;
• Гарантия: 24 месяца - стандартный срок для промышленных аппаратов этой категории.

Совместимость и монтаж

SYSTEMEPACT CCB400 100кА 4P4D TMD400 с рычагом совместим с DIN-рейками стандарта EN 60715. Для монтажа используйте подходящие крепления, предусмотренные производителем. Учитывайте габариты аппарата - он занимает несколько модулей, поэтому планируйте место в щите заранее. Подключение силовых проводов выполняется через винтовые зажимы: затягивайте с усилием, соответствующим рекомендациям производителя, чтобы избежать нагрева и окисления контактов. Нулевой провод можно подключать к любому из четырех полюсов - аппарат обеспечивает равномерное отключение всех цепей.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 для автоматических выключателей низкого напряжения. Сертифицирован для работы в промышленных условиях. Отключение при КЗ происходит быстрее 20 миллисекунд, что снижает риск повреждения оборудования. Однако IP30 не обеспечивает защиту от брызг и пыли - не устанавливайте аппарат во влажных или запыленных помещениях без дополнительной оболочки.

Преимущества

• Высокая отключающая способность (100 кА) позволяет использовать аппарат в местах с высокой потенциальной энергией КЗ - например, рядом с трансформаторами;
• Термомагнитный расцепитель обеспечивает точную защиту как от длительных перегрузок, так и от импульсных токов;
• Наличие двух типов дополнительных расцепителей даёт возможность реализовать сложные алгоритмы управления - удалённое отключение или аварийное отключение при падении напряжения ниже порогового уровня;
• Рычажковый механизм легко оперируется даже в перчатках и при плохом освещении;
• Стандартное винтовое подключение исключает необходимость в специальных инструментах для обслуживания.

Ограничения применения

• Не предназначен для частых циклов включения/отключения - не является аппаратом для частого коммутирования (например, для двигателей с пуском каждые минуты);
• IP30 не допускает использование в открытых площадках, на улице или в сырых цехах без дополнительной защиты;
• Стационарная конструкция не предусматривает возможности выдвижения - сервисное обслуживание требует полного отключения питания и демонтажа;
• Отсутствие контактов для сигнализации - нельзя напрямую передать сигнал состояния («включен/выключен») в систему управления без внешних реле;
• Не поддерживает модульные дополнения типа дугогашения или коммуникационных интерфейсов - функционал ограничен базовым набором.

Примеры использования

• Защита главного входа в промышленный цех с питанием от трансформаторной подстанции;
• Отключение крупного конвейера при аварийном падении напряжения (через расцепитель минимального напряжения);
• Центральный выключатель для группы станков, управляемый дистанционно (через независимый расцепитель);
• Щитовая защита в пищевых производствах, где есть трёхфазные печи и насосы, но нет воздействия влаги на сам аппарат.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 400 А обычно используют кабели сечением 185–240 мм2 меди;
• Используйте изолирующие колпачки на винтовых зажимах после подключения - предотвращают случайные прикосновения;
• Если нужна сигнализация положения, подключите внешнее реле параллельно контактам аппарата;
• Не закрывайте аппарат герметичными крышками - внутри может образоваться конденсат, а IP30 не рассчитан на это;
• Проверяйте состояние контактов и винтов каждые 12 месяцев - особенно в средах с вибрацией или температурными перепадами.
