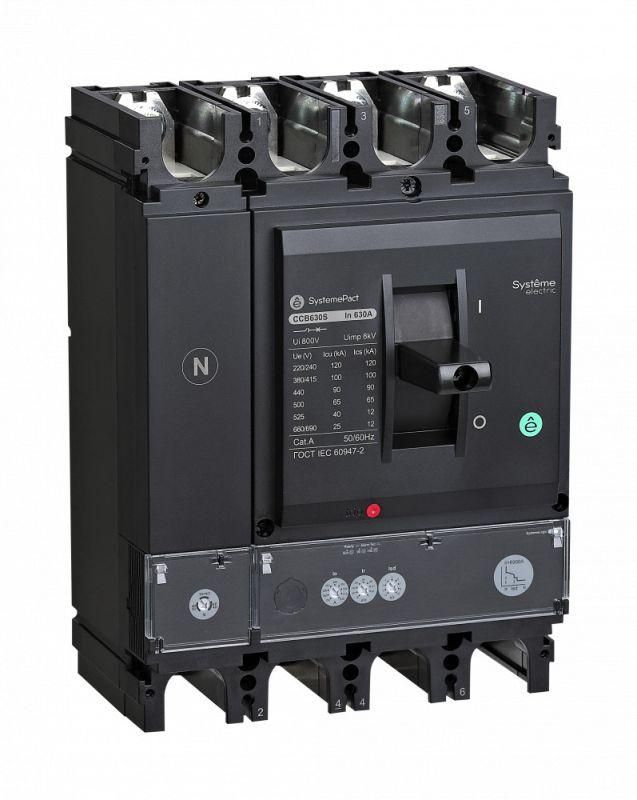

Выключатель автоматический SYSTEMEPACT CCB400 50кА 4P4D S2.3 400А рычаг SE SPC400N40023L4DF APC

Автоматический выключатель SYSTEMEPACT CCB400 50кА 4P4D S2.3 400A рычаг - устройство для защиты и коммутации электрических цепей в сетях до 690 В. Применяется в промышленных распределительных щитах, где требуется надежная защита от перегрузок и КЗ. Бренд Systeme Electric и артикул spc400n40023l4df указывают на принадлежность к серийной линейке SystemePact CCB.

Назначение и область применения

SYSTEMEPACT CCB400 50кА 4P4D S2.3 400A рычаг используется для ручного включения и отключения нагрузки, а также для автоматической защиты электрооборудования от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов: заводы, цеха, насосные станции, системы вентиляции и конвейеры. Номинальный ток 400 А позволяет защищать мощные группы потребителей, такие как двигатели, нагревательные установки и большие осветительные контуры.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 400 А
• Число полюсов: 4 (4P4D - четыре полюса, все с защитой)
• Номинальное напряжение: 690 В переменного тока
• Номинальная отключающая способность: 50 кА - способен безопасно отключить максимальный ток КЗ до этого значения
• Тип расцепителя: Электронный - точная настройка порогов защиты, возможность регулировки
• Диапазон настройки защиты от перегрузки: 160–400 А - можно задать чувствительность в пределах этой шкалы
• Конструктивное исполнение: Стационарное - фиксируется жестко в щите, не предназначено для выдвижения
• Управляющий элемент: Рычаг - удобный механический привод для ручного управления
• Метод подключения: Винтовые зажимы - требует качественного затягивания проводов
• Степень защиты: IP30 - защита от доступа инструментов и крупных частиц, но не от воды и пыли
• Дополнительные расцепители: Независимый (дистанционное отключение) и расцепитель минимального напряжения (защита при проседании сети)
• Гарантия: 24 месяца

Совместимость и монтаж

SYSTEMEPACT CCB400 50кА 4P4D S2.3 400A рычаг монтируется на DIN-рейку или специальные монтажные элементы, предусмотренные конструкцией щита. Установка возможна только в вертикальном положении. Для подключения используются медные провода сечением, соответствующим номинальному току 400 А - рекомендуется проверить допустимую площадь сечения в руководстве производителя. Винтовые зажимы требуют контрольного затягивания моментным ключом. Обращайте внимание на правильную последовательность подключения фаз и нуля - аппарат не имеет внутреннего нулевого вывода, все полюсы - фазные.

Безопасность и стандарты

Аппарат соответствует международным нормам IEC/EN 60947-2 для автоматических выключателей. Электронный расцепитель обеспечивает избирательную защиту, снижает риск ложных срабатываний. IP30 не гарантирует защиту от влаги - применение возможно только внутри закрытых щитов с классом защиты не ниже IP54. Наличие расцепителя минимального напряжения повышает безопасность при аварийных просадках сети, предотвращая самопроизвольный запуск оборудования после восстановления питания.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для сложных промышленных систем с большими токами КЗ
• Электронный расцепитель - гибкая настройка, точность, возможность адаптации под конкретную нагрузку
• Поддержка двух типов дополнительных расцепителей - расширение функционала без замены основного аппарата
• Литой корпус - прочность, долговечность, устойчивость к механическим воздействиям
• Рычажковый привод - четкое визуальное определение состояния (включен/выключен)

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - степень защиты IP30 исключает использование вне щитов
• Не подходит для частого ручного включения-отключения (не рассчитан на частые операции, как контактор)
• Требует профессионального монтажа - неправильно затянутые винты вызывают перегрев и выход из строя
• Нет встроенного нулевого полюса - нельзя использовать как четырехполюсный выключатель с отключаемым N-проводом
• Не совместим с модульными щитами малой глубины - из-за габаритов требует достаточного свободного места

Примеры использования

• Защита главного ввода в цехе с несколькими двигателями суммарной мощностью до 280 кВт
• Коммутирование и защита преобразователей частоты в системах автоматизации
• Распределительный щит насосной станции с тремя насосами и резервным питанием
• Щит управления конвейерной линией с дистанционным отключением через независимый расцепитель

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и расчетного тока нагрузки - при 400 А используйте кабель минимум 1×150 мм2 меди
• При настройке расцепителя начните с нижней границы (160 А) и постепенно увеличивайте до нужного уровня, чтобы избежать ложных срабатываний
• Используйте накладки на рычаг для блокировки в режиме “отключено” - особенно в условиях обслуживания
• Проверяйте контактную группу каждые 12 месяцев - при многократных срабатываниях возможен износ
• При использовании расцепителя минимального напряжения убедитесь, что источник сигнала (например, контроллер) работает стабильно
• Не устанавливайте рядом с источниками тепла - температурные колебания влияют на работу электронного расцепителя
