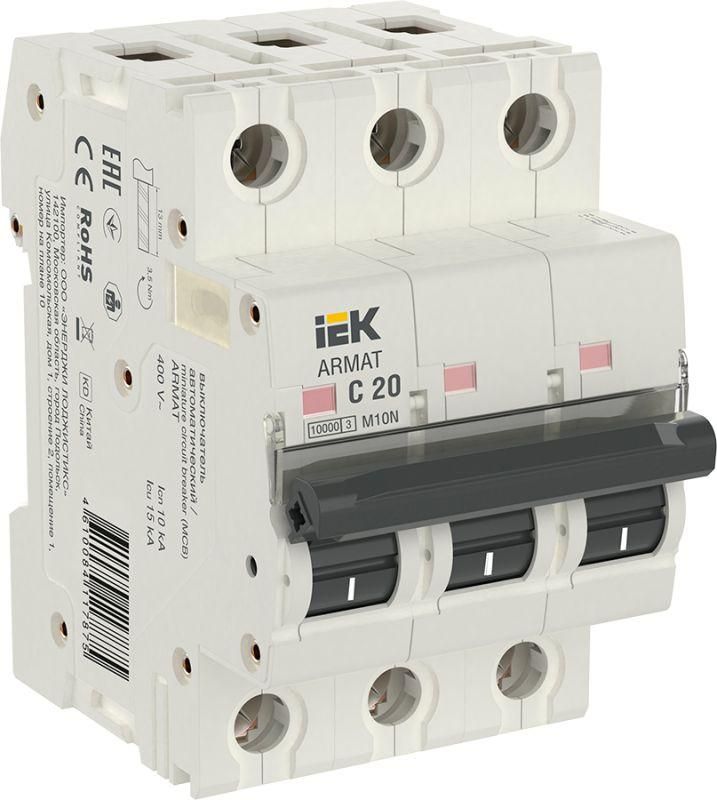

Выключатель автоматический трехполюсный M10N 3P C 20А 10кА ARMAT | AR-M10N-3-C020 IEK

Автоматический выключатель трехполюсный C 20А 10кА M10N от IEK предназначен для защиты трёхфазных электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах жилых и коммерческих зданий, обеспечивая надёжную работу при нагрузках до 20 А.

Назначение и область применения

Автоматический выключатель трехполюсный C 20А 10кА M10N защищает трёхфазные сети переменного тока от сверхтоков. Он применяется там, где требуется одновременное отключение всех фаз - например, на входе в квартиру, в распределительных щитах многоквартирных домов, на объектах с трёхфазным оборудованием: насосами, вентиляцией, кондиционерами.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - отключает все три фазы одновременно
• Номинальное напряжение: 400 В - рассчитан на использование в сетях 380–400 В
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика срабатывания: C - оптимизирован для нагрузок с умеренным пусковым током (например, двигатели, освещение, бытовые приборы)
• Тип расцепителя: электромагнитный + тепловой - реагирует на КЗ (мгновенно) и перегрузки (с задержкой)
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при рабочих напряжениях до 400 В
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли; подходит только для внутренней установки
• Количество модулей DIN: 3 - занимает три стандартных модуля на рейке (17,5 мм каждый)
• Рабочий диапазон температур: от –40 C до +70 C - работает в условиях сурового климата
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Класс токоограничения: 3 - снижает величину тока КЗ за счёт быстрого отключения (менее 10 мс)
• Цвет: белый - соответствует стандартной цветовой гамме щитового оборудования

Совместимость и монтаж

Автоматический выключатель трехполюсный C 20А 10кА M10N монтируется на DIN-рейку шириной 35 мм. Установка выполняется стандартным методом: защёлкивание на верхнюю часть рейки, затем наклон вниз до фиксации. Для подключения используются винтовые зажимы - затягивать необходимо усилием 0,8–1,0 Нм, чтобы избежать перегрева контактов. Подключаемые кабели должны иметь изолированные наконечники (при сечении более 16 мм2 рекомендованы наконечники типа НШВИ). Выключатель совместим со всеми стандартными щитами, поддерживающими модульность 3P.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 повышает безопасность - он предотвращает возгорание проводки при больших токах КЗ. Сертифицирован для работы в климатическом исполнении УХЛ4 - допускается применение в неотапливаемых помещениях с высокой влажностью, но без прямого попадания воды. Отсутствие герметизации (IP20) исключает установку вне помещений.

Преимущества

• Высокая отключающая способность (10 кА) - обеспечивает надёжность даже при аварийных режимах в старых сетях
• Длительная гарантия - 15 лет, что говорит о качестве материалов и сборки
• Поддержка широкого диапазона температур - стабильная работа в холодных и жарких условиях
• Совместимость с другими устройствами серии ARMAT - легко формировать комплексную систему защиты
• Класс 3 токоограничения - минимизирует риск повреждения кабелей и оборудования при КЗ

Ограничения применения

• Не подходит для установки на улице, в сырых местах или в пыльных производственных зонах - степень защиты IP20 не обеспечивает защиту от жидкости и пыли
• Не рекомендуется для мощных двигателей с частыми пусками (более 5–6 раз/час) - характеристика C может давать ложные срабатывания
• Не используется в цепях постоянного тока - только для переменного тока 50 Гц
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Главный ввод в квартирном щите - отключение всех трёх фаз при перегрузке или КЗ
• Защита трёхфазного кондиционера мощностью до 5 кВт
• Щитовая защита для насосной группы в подвале дома
• Распределительный щит торгового центра с несколькими трёхфазными потребителями

Практические советы

• Выбирая автоматический выключатель трехполюсный C 20А 10кА M10N, проверьте, что суммарная мощность подключённых приборов не превышает 13,8 кВт (20 А × 400 В × √3 ≈ 13,8 кВт)
• Если в цепи есть двигатель с высоким пусковым током - лучше использовать характеристику D, а не C
• При монтаже в щит с большим количеством автоматов - используйте маркировочные бирки, так как корпус белый и плохо контрастирует с фоном
• Для увеличения безопасности добавьте УЗО перед этим выключателем - M10N сам по себе не защищает от утечек тока
• Проверяйте плотность затяжки клемм через год после установки - особенно при использовании алюминиевых проводов
