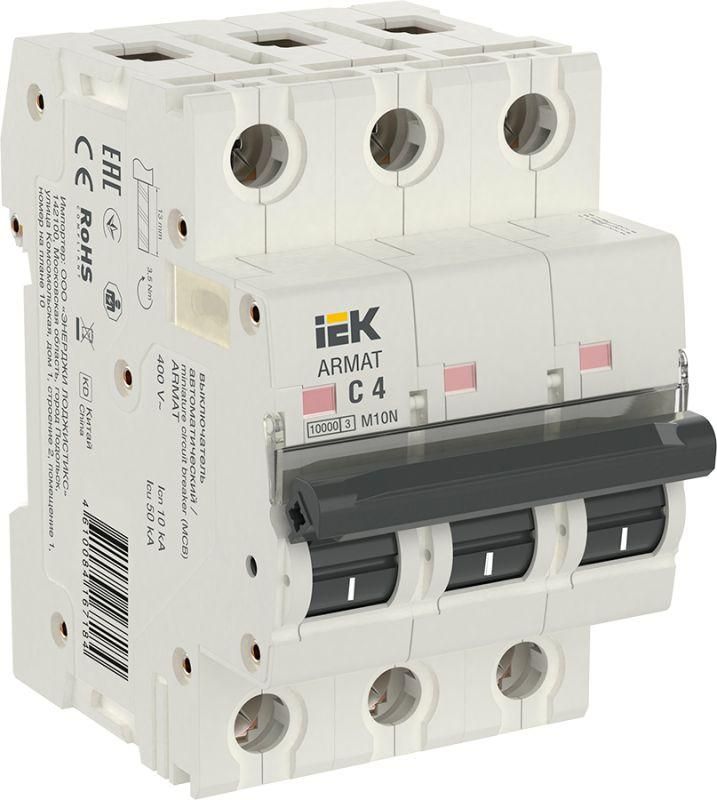

Выключатель автоматический трехполюсной M10N 3P C 4А 10кА ARMAT | AR-M10N-3-C004 IEK

Автоматический выключатель трехполюсный C 4А 10кА M10N от IEK предназначен для защиты трёхфазных сетей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в бытовых и аналогичных распределительных щитах, обеспечивая надёжную работу при номинальном напряжении 400 В.

Назначение и область применения

Автоматический выключатель трехполюсный C 4А 10кА M10N защищает трёхфазные электрические цепи от повышения тока выше допустимого уровня - как при длительной перегрузке, так и при внезапном коротком замыкании. Применяется в бытовых распределительных щитах, на объектах с малой мощностью нагрузки: насосные станции, системы вентиляции, группы освещения, оборудование на дачах и в частных домах. Подходит для установки в щитках с DIN-рейкой.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 3 - защита всех трёх фаз одновременно;
• Номинальное напряжение: 400 В переменного тока (AC);
• Номинальная отключающая способность: 10 кА - максимальный ток КЗ, который устройство может безопасно отключить;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники);
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ);
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения;
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды;
• Количество модулей DIN: 3 - занимает три стандартных модуля на рейке (17,5 мм каждый);
• Рабочий диапазон температур: от –40 C до +70 C - работает в холодных и жарких условиях;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода крупного сечения;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая энергию пробоя;
• Цвет корпуса: белый - соответствует стандартному цвету оборудования IEK;
• Гарантийный срок: 15 лет - один из самых длинных в классе;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях.

Совместимость и монтаж

Автоматический выключатель трехполюсный C 4А 10кА M10N монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на входе и выходе - подходят медные провода сечением от 0,5 до 25 мм2. Обязательно соблюдать порядок подключения: фазы L1, L2, L3 - сверху на вход, нагрузка - снизу. Не требует специальных инструментов - фиксируется защёлкой. Совместим со всеми шинами и клеммниками серии ARMAT. Не рекомендуется использовать в щитах с плотным расположением других устройств - требуется минимум 10 мм свободного пространства вокруг для теплоотвода.

Безопасность и стандарты

Автоматический выключатель трехполюсный C 4А 10кА M10N соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 обеспечивает быстрое прекращение тока КЗ, что снижает риск возгорания и повреждения проводки. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированному корпусу и IP20. Сертифицирован для использования в бытовых системах и аналогичных объектах с ограниченной профессиональной нагрузкой.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно справляется с аварийными режимами даже при слабой сети;
• Широкий диапазон рабочих температур - можно устанавливать в неотапливаемых помещениях, на балконах, в подвале;
• Длинная гарантия (15 лет) - указывает на качество материалов и сборки;
• Поддержка кабелей до 25 мм2 - не требует переходников при подключении толстых проводов;
• Совместимость с серией ARMAT - легко заменить или дополнить другими автоматами этой же линейки;
• Функциональная характеристика “C” - идеально подходит для типичных бытовых нагрузок с пусковыми токами.

Ограничения применения

• Не предназначен для защиты однофазных цепей - используется только в трёхфазных системах;
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях (ванная, баня, улица);
• Характеристика “C” не подходит для нагрузок с очень высокими пусковыми токами (например, большие асинхронные двигатели, компрессоры) - лучше выбрать “D”;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО;
• Не рекомендован для промышленных объектов с высокой вероятностью частых КЗ - требуются более мощные модели с отключающей способностью 15–25 кА и выше.

Примеры использования

• Защита трёхфазного насоса для водоснабжения дома (мощность до 1,5 кВт);
• Щиток на даче с группами освещения, розеток и кондиционера;
• Распределительный щит в гараже с точечной сваркой и компрессором;
• Оборудование в нежилом помещении (склад, мастерская) с трёхфазной сетью 380 В.

Практические советы

• При выборе автомата проверьте суммарную мощность подключённых устройств - она не должна превышать 1,7 кВт при 400 В (P = √3 × U × I × cosφ ≈ 1,73×400×4×0,8≈2,2 кВт, запас 20% важен);
• Если планируете подключать двигатель - убедитесь, что его пусковой ток не превышает 8×4=32 А; если больше - выбирайте характеристику “D”;
• При монтаже затягивайте клеммы усилием 0,8–1,0 Нм - недостаточно или слишком сильно - опасно;
• Для удобства обслуживания используйте перемычки между автоматами одной серии - они совместимы с M10N;
• Не устанавливайте рядом с источниками тепла - нагрев снижает реальный порог срабатывания.
