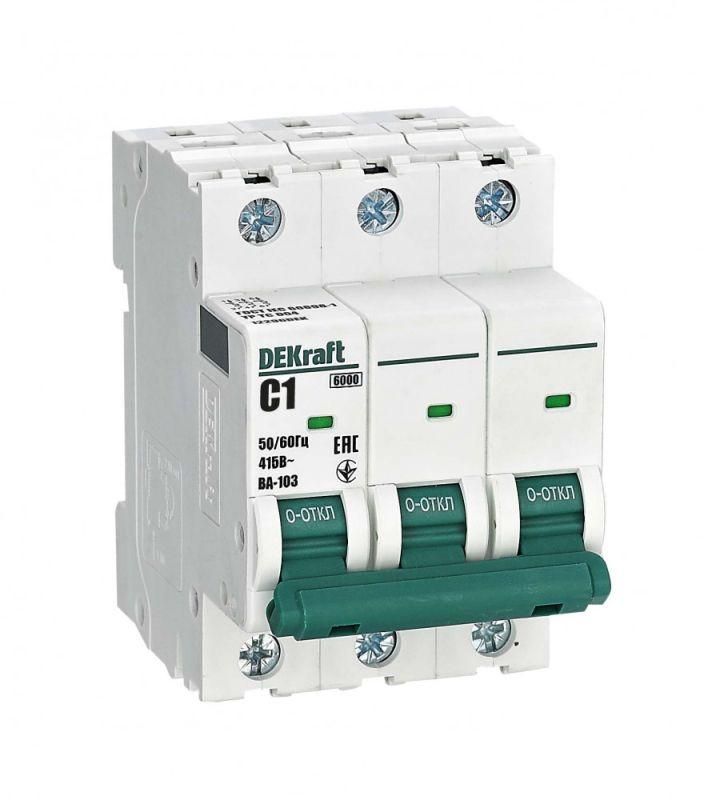

Выключатель автоматический трехполюсный ВА-103 3Р 1А характеристика C 6кА | 12296DEK DEKraft APC

Автоматический выключатель модульный 3-полюсный 1А характеристики C 6кА серия ВА-103 от Dekraft предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Артикул 12296dek обеспечивает надёжную работу в распределительных щитах с DIN-рейкой, особенно там, где требуется точная защита слаботочных и управляющих цепей.

Назначение и область применения

Этот автомат используется для защиты трёхфазных цепей переменного тока с номинальным напряжением до 415 В. Подходит для установки в качестве вводного автомата в малых распределительных щитках, а также для защиты оборудования с низкими токами нагрузки - например, систем управления, контроллеров, освещения, насосов и малой автоматики. Применяется в промышленных, коммерческих и жилых объектах, где важна стабильность и долгий срок службы.

Технические характеристики

• Номинальный ток: 1 А - защищает цепи с минимальной нагрузкой, подходящие для контрольных и сигнализационных контуров;
• Тип характеристики: C - срабатывает при токах 5–10 кратном от номинала, оптимально для устройств с умеренным пусковым током (например, светильники, малые двигатели);
• Номинальное напряжение: 415 В AC / 500 В изоляционное - безопасно работает в сетях 380–415 В;
• Отключающая способность: 6 кА - способен отключить аварийный ток короткого замыкания до 6000 А;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Ширина: 3 модуля (54 мм) - занимает минимум места на DIN-рейке;
• Степень защиты IP20: предохраняет от доступа пальцев и крупных предметов, но не предназначена для открытых или влажных мест;
• Частота: 50/60 Гц - совместим со всеми стандартными сетями;
• Глубина монтажа: 78,5 мм - требует достаточного внутреннего пространства в щите;
• Способ монтажа: на DIN-рейку типа TS35;
• Степень загрязнения 2: рассчитан на использование в помещениях с обычным уровнем запыления и невлагостойкой средой;
• Дополнительная комплектация: возможна установка аксессуаров (блокировки, расцепители, индикация) с левой стороны.

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный 1А характеристики C 6кА серия ВА-103 полностью совместим с корпусами и оболочками Dekraft и Systeme Electric. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Устройство легко фиксируется зажимом на передней части корпуса. Для подключения провода используйте клеммы с моментом затяжки до 0,5 Нм - переусердствовать нельзя, чтобы не повредить пластик. Кабель сечением до 2,5 мм2 рекомендован для номинала 1 А. Обеспечьте свободный доступ к боковым контактам для подключения аксессуаров.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в электроустановках до 1000 В. Индикатор состояния контактов (окошко) даёт наглядное представление о положении контактов даже при закрытом лицевом элементе. Конструкция исключает случайное прикосновение к токоведущим частям при установленном корпусе.

Преимущества

• Увеличенная механическая прочность благодаря 5 монолитным заклёпкам - снижается риск деформации при ударах или вибрации;
• Боковые каналы охлаждения обеспечивают стабильную работу при повышенных температурах внутри щита (до +40 C);
• Яркий индикатор положения контакта - видно “ON/OFF” без необходимости открывать крышку;
• Поддержка установки аксессуаров слева - можно добавить AUX-контакты, расцепители UVT/MN, указатели сработавших защит;
• Высокая степень взаимозаменяемости с продукцией DEKRAFT и Systeme Electric - удобно при ремонте и модернизации старых щитов.

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях - IP20 недостаточно для таких сред;
• Не подходит для защиты мощных двигателей или сварочных аппаратов - слишком низкий номинальный ток (1 А);
• Запрещено использовать в цепях постоянного тока - только переменный ток 50/60 Гц;
• Не допускается установка рядом с источниками тепла выше +40 C без принудительного охлаждения;
• Рекомендуется избегать многократных включений после срабатывания - частые отключения могут сократить срок службы механизма.

Примеры использования

• Защита входа в домашний серверный шкаф с UPS и сетевым оборудованием;
• Контроль питания PLC-устройств на производстве;
• Щит управления освещением в офисе или торговом зале;
• Цепи сигналов и датчиков в автоматических линиях;
• Вводной автомат в малых распределительных щитах с ограниченной нагрузкой.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - для 1 А достаточно медного провода 1–1,5 мм2; более толстый кабель не нужен и усложняет подключение;
• Обращайте внимание на направление потока воздуха в щите - боковые охладительные каналы должны быть свободны;
• Если планируете использовать аксессуары, заранее выбирайте модель с левосторонним расположением клемм - правосторонние аналоги не поддерживаются;
• При замене другого автомата того же класса - новый 12296dek будет идеальной заменой для старых ВА-103;
• Не забывайте про обязательную маркировку каждого автомата - особенно важно при множестве цепей с одинаковой геометрией.
