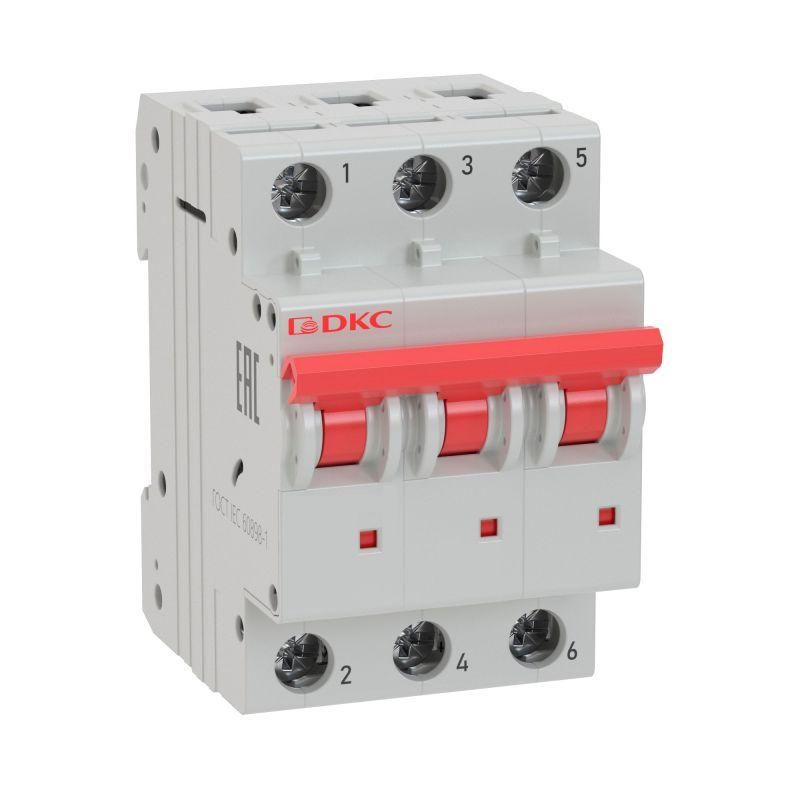

Выключатель автоматический модульный MD63 YON 3P 32А C 10кА DKC (ДКС) MD63-3C32-10

Автоматический выключатель модульный трехполюсный 32А 10кА характеристика C от бренда YON (серии MCB, артикул md63-3c32-10) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых, коммерческих и промышленных установках с переменным током. Устройство монтируется на DIN-рейку и совместимо со стандартными щитами.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 32А 10кА характеристика C защищает трёхфазные сети напряжением до 400 В и частотой 50 Гц. Он обеспечивает безопасную работу оборудования при перегрузках и аварийных токах. Подходит для защиты групповых линий, двигателей, освещения, систем вентиляции и другого промышленного электрооборудования. Применяется в распределительных щитах жилых домов, офисов, заводов и объектов инфраструктуры.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может проводить без срабатывания.
• Характеристика срабатывания: C - типичная для нагрузок с умеренным пусковым током (например, двигатели, светильники, насосы); срабатывает при токе 5–10 крат от номинала.
• Номинальное напряжение: 400 В AC - рабочее напряжение сети; изоляция рассчитана на то же значение.
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Способ монтажа: DIN-рейка - стандартный крепёж для электрощитов.
• Ширина: 3 модуля (54 мм) - занимает три ячейки на DIN-рейке.
• Сечение провода: до 25 мм2 - допустимые размеры медных проводников для подключения.
• Степень защиты IP20: предохраняет от доступа пальцев и крупных предметов, но не герметична - требует установки внутри закрытого щита.
• Рабочая температура: от –60 C до +40 C - позволяет использовать в холодных помещениях, но не на улице без термокожуха.
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ.
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в местах с высокими скачками напряжения.
• Степень загрязнения 3: допускает наличие проводящей пыли и временные конденсаты - подходит для промышленной среды.

Совместимость и монтаж

Устройство совместимо с любыми DIN-рейками стандарта EN 60715. Монтаж выполняется путём защёлкивания на рейку глубиной минимум 75 мм. Для подключения используются винтовые зажимы - затягивать необходимо усилием, соответствующим сечению провода (до 25 мм2). Автоматический выключатель mod63-3c32-10 имеет возможность установки дополнительных модулей: независимого расцепителя и вспомогательных контактов - они крепятся справа и заказываются отдельно. Обязательно соблюдать порядок подключения: питание сверху, нагрузка снизу.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC/EN 60947-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают надёжную защиту даже при серьёзных авариях. Конструкция исключает самопроизвольное отключение при вибрациях. Все материалы устойчивы к возгоранию и соответствуют требованиям RoHS.

Преимущества

• Высокая отключающая способность (10 кА) - гарантирует безопасность даже при мощных КЗ.
• Характеристика “C” оптимальна для смешанных нагрузок - сочетает чувствительность к перегрузкам и отказ от ложных срабатываний при пуске моторов.
• Поддержка внешних модулей - гибкая система адаптации под задачи управления и сигнализации.
• Работа при низких температурах - можно применять в необогреваемых щитовых.
• Известный бренд YON (DKC Group) - проверенная технология и долгий срок службы.

Ограничения применения

• Не на открытом воздухе - степень защиты IP20 не защищает от воды и пыли.
• Не рекомендуется для цепей с очень высоким пусковым током (>10×Iн) - лучше выбрать характеристику D.
• Требуется установленный щит с достаточным свободным местом - ширина 3 модуля и глубина 75 мм обязательны.
• Не работает в сетях постоянного тока - только переменный ток 50 Гц.
• Нельзя использовать без заземления - требуется правильно организованная система TN-S/TN-C-S.

Примеры использования

• Защита трёхфазного электродвигателя 15 кВт на конвейере.
• Щитовая распределения питания на участке производства с несколькими станками.
• Общий ввод в торговый центр или административное здание после счётчика.
• Линия питания системы вентиляции с частотником и нагревателями.

Практические советы

• Выбирая автоматический выключатель модульный трехполюсный 32А 10кА характеристика C, убедитесь, что суммарная нагрузка всех фаз не превышает 32 А - равномерно распределяйте потребители.
• Проверьте соответствие сечения кабеля - используйте провод 2,5–25 мм2, чтобы избежать перегрева контактных площадок.
• Если нужна удалённая командировка или сигнал о сработке - докупите вспомогательный контакт или независимый расцепитель.
• Не устанавливайте рядом с источниками тепла - температурный коэффициент влияет на точность срабатывания.
• При сборке щита пометьте каждый автомат - особенно важно при наличии нескольких аналогичных устройств типа md63-3c32-10.
