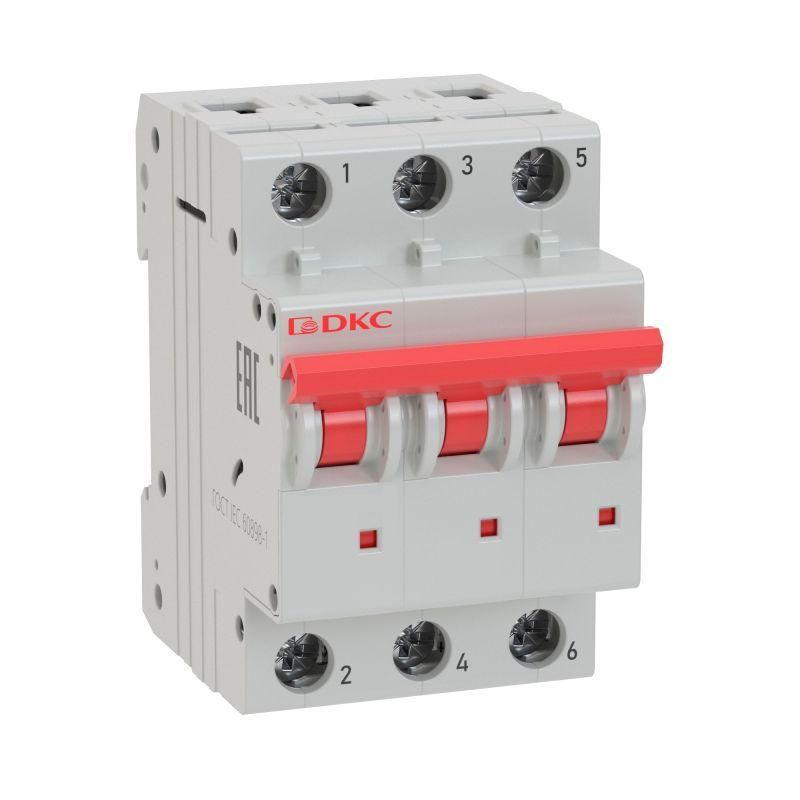

Выключатель автоматический трехполюсный YON MD63-3C40-10 10kA | DKC ДКС

Автоматический выключатель модульный 3 полюса 40 А 10 кА характеристика C от бренда YON (группа DKC), артикул md63-3c40-10, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых, коммерческих и промышленных установках. Устройство монтируется на DIN-рейку, рассчитано на работу с переменным током 400 В и обеспечивает надежное отключение при высоких токах КЗ.

Назначение и область применения

Автоматический выключатель модульный 3 полюса 40 А 10 кА характеристика C используется для защиты трёхфазных электрических цепей с номинальным напряжением до 400 В и частотой 50 Гц. Он обеспечивает безопасную эксплуатацию оборудования за счёт автоматического отключения при превышении допустимого тока (перегрузка) или возникновении короткого замыкания. Подходит для установки в щитах управления, распределительных устройствах, на производствах, в офисах, торговых центрах и объектах ЖКХ.

Технические характеристики

• Тип тока: переменный (AC), 50 Гц
• Номинальный ток: 40 А
• Количество полюсов: 3
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение, бытовые приборы)
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции: 400 В
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Сечение подключаемого провода: до 25 мм2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочий температурный диапазон: от -60 C до +40 C - подходит для холодных помещений и неотапливаемых зданий
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на оборудование
• Категория перенапряжения: IV - предназначено для установки на входе электроустановок, где возможны значительные переходные процессы
• Ширина по модулям: 3 М (54 мм)
• Глубина монтажа: 75 мм
• Наличие нейтрального проводника: да - позволяет подключить ноль через устройство
• Степень загрязнения: 3 - рассчитан на использование в условиях повышенной запылённости (производственные помещения)

Совместимость и монтаж

Автоматический выключатель модульный 3 полюса 40 А 10 кА характеристика C монтируется на стандартную DIN-рейку типа TS35. Ширина 3 модуля соответствует типовым щитам. Для подключения используются винтовые зажимы, совместимые с медными проводами сечением до 25 мм2. Устройство имеет возможность установки дополнительных модулей: независимого расцепителя (для удалённого отключения) и вспомогательных контактов (для сигнализации состояния). Эти компоненты не входят в базовую комплектацию и требуют отдельного заказа.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 и IEC/EN 60947-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают высокий уровень безопасности при аварийных ситуациях. IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от внешних воздействий - поэтому установка должна происходить внутри закрытых щитов.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для сетей с большими потенциальными токами КЗ
• Характеристика C - оптимальна для смешанных нагрузок: светильники, насосы, малые двигатели
• Работа при низких температурах (-60 C) - позволяет использовать в неотапливаемых помещениях и на открытых площадках
• Поддержка расширяемости - можно добавить независимый расцепитель и вспомогательные контакты
• Совместимость со стандартными щитами - легко заменяет аналогичные модели других производителей

Ограничения применения

• Не предназначен для постоянной работы при температурах выше +40 C - требуется принудительное охлаждение или установка в прохладных местах
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать вне щита или во влажных средах (бани, улицы, подвалы без герметизации)
• Не рекомендуется для цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели) - лучше выбрать характеристику D
• Требуется точное соблюдение сечения проводов - применение проводов более 25 мм2 может вызвать нагрев и повреждение зажимов

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 18–20 кВт в системе вентиляции
• Щитовая защита группы розеток и освещения в торговом центре
• Вводной автомат в распределительном щите производственного участка
• Отключение питания конвейера или насосной станции при аварии

Практические советы

• При замене автомата проверьте соответствие сечения проводов - используйте кабель не более 25 мм2
• Избегайте установки рядом с источниками тепла - перегрев снижает срок службы и может вызвать ложное срабатывание
• Для дистанционного отключения или интеграции в системы автоматизации заказывайте независимый расцепитель и вспомогательные контакты отдельно
• При сборке щита убедитесь, что глубина монтажа (75 мм) не препятствует закрыванию крышки
• Этот автомат - часть серии MCB от YON/DKC; он совместим с другими изделиями этой серии по форме, креплению и функционалу - удобно для масштабирования проектов
