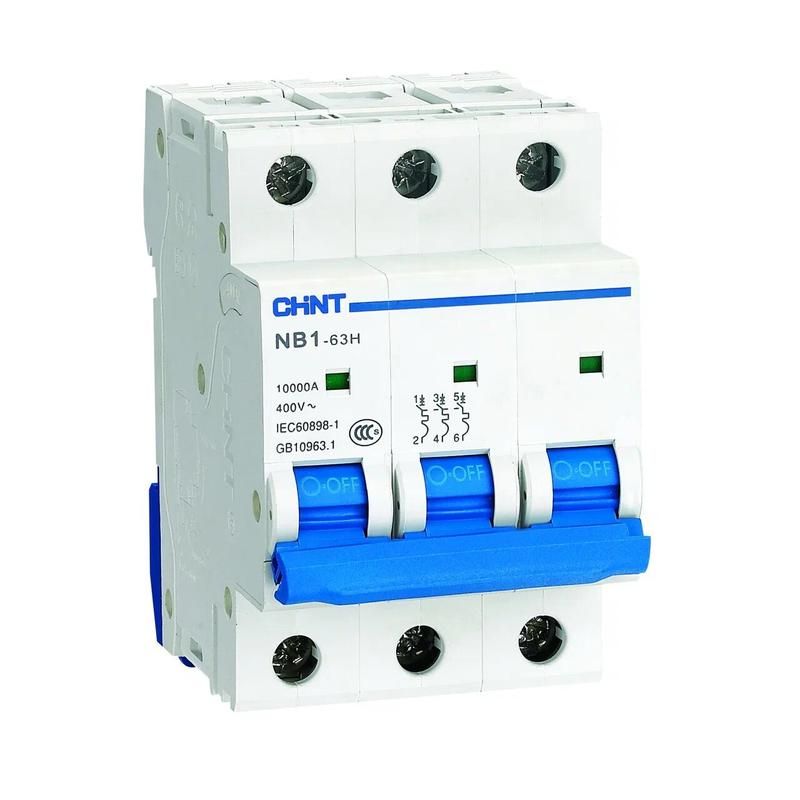

Выключатель автоматический трехполюсный NB1-63H 3P 40A 10кА х-ка C (R) | 179875 CHINT

Автоматический выключатель CHINT 179875 - трёхполюсный модульный аппарат с номинальным током 40 А и характеристикой C, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в промышленных, коммерческих и жилых объектах, где требуется надёжная защита трёхфазной сети 400 В. Модель входит в серию NB1-63H и совместима со стандартными DIN-рейками.

Назначение и область применения

Автоматический выключатель CHINT 179875 защищает трёхфазные цепи переменного тока от перегрузок и коротких замыканий. Подходит для установки в щитах управления, распределительных устройствах и силовых панелях. Часто используется в системах питания станков, насосов, конвейеров, HVAC-оборудования и других промышленных потребителей с умеренно высоким пусковым током.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 3
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для оборудования с умеренным пуском (электродвигатели, трансформаторы)
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А
• Номинальное напряжение: 400 В (переменный ток AC)
• Напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ - обеспечивает устойчивость к кратковременным скачкам напряжения
• Частота: 50–60 Гц
• Сечение подключаемого провода: 1–25 мм2 - позволяет использовать медные кабели стандартных сечений
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 77,8 мм - требует достаточного свободного места внутри шита
• Рабочая температура: от -25 C до +40 C - допустимо использование в неотапливаемых помещениях, но не в условиях экстремального холода
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги
• Степень загрязнения: 2 - рассчитан на нормальные условия эксплуатации без значительного скопления пыли и влаги

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы позволяют подключать провода сечением 1–25 мм2 как однопроволочные, так и многожильные (с наконечниками). Для фиксации используются винты с моментом затяжки, соответствующим рекомендациям производителя - не переусердствуйте, чтобы не повредить клемму. Устройство совместимо с кабелями и шинами типов PIN и FORK. Ширина 3 модуля занимает место в щите аналогично другим модульным аппаратам этой серии.

Безопасность и стандарты

Автоматический выключатель CHINT 179875 соответствует международному стандарту IEC/EN 60947-2. Относится к классу токоограничения 3 - снижает величину тока КЗ, проходящего через цепь, что повышает безопасность всей системы. Категория применения A - предназначен для защиты кабелей и оборудования, а не для управления нагрузкой. Механическая износостойкость - 20 000 циклов, электрическая - 10 000 циклов, что гарантирует долгую службу даже при частых операциях включения/выключения.

Преимущества

• Надёжное срабатывание при перегрузках и КЗ благодаря точной тепловой и электромагнитной характеристике C
• Яркий визуальный индикатор положения контакта - легко определить, отключен ли автомат вручную или сработал
• Поддержка дополнительных модулей: можно установить вспомогательные контакты (XF9), сигналы аварии (XF9J) или расцепители (S9/V9) для удалённого контроля
• Совместимость с другими элементами серии NB1-63H - удобно собирать унифицированные щиты
• Высокая механическая и электрическая износостойкость - срок службы выше среднего для бюджетного сегмента

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влажности или агрессивной среды - степень защиты IP20 исключает применение вне закрытых щитов
• Не следует использовать в цепях постоянного тока - только для переменного тока 50/60 Гц
• Не подходит для защиты мощных двигателей с очень высоким пусковым током (например, больших компрессоров); для них лучше выбрать характеристику D
• Требуется минимум 77,8 мм глубины в щите; не подходит для компактных корпусов с ограниченным внутренним пространством
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Защита трёхфазного двигателя 30 кВт на производстве
• Щит питания группы конвейеров в пищевой промышленности
• Распределительный щит офисного здания с группой розеток и освещения
• Контрольный автомат в системе вентиляции с частотным преобразователем

Практические советы

• Выбирая автомат CHINT 179875, проверьте соответствие сечения кабеля - используйте провода 4–16 мм2 для большинства промышленных задач, чтобы избежать перегрева
• При сборке щита убедитесь, что рядом с аппаратом достаточно места для доступа к клеммам - особенно если планируете подключение шинами
• Если требуется дистанционная сигнализация срабатывания - выбирайте версию с дополнительным контактом XF9J
• Не устанавливайте этот автомат вместо УЗО - он не реагирует на токи утечки. Для защиты людей всегда применяйте УЗО параллельно
• Проверяйте состояние автомата после каждого срабатывания - если он часто отключается, ищите причину в перегрузке или неисправности нагрузки
