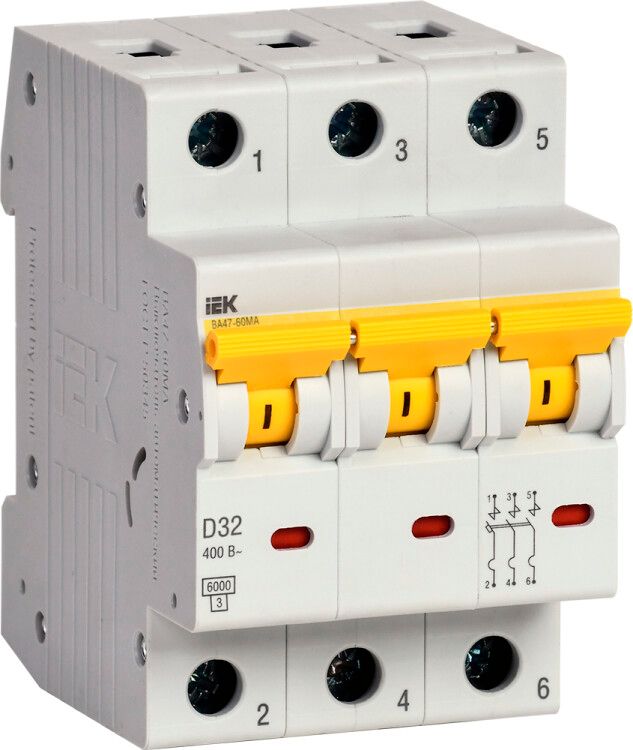

Выключатель автоматический трехполюсный ВА47-60МА без тепл. расцеп. 3P 32А 6кА D | MVA33-3-032-D IEK

Автоматический выключатель трехполюсный ВА47-60МА без теплового расцепителя 32 А от бренда IEK (ИЭК) предназначен для защиты цепей от короткого замыкания в системах, где не требуется защита от перегрузки. Артикул mva33-3-032-d используется в промышленных и коммерческих установках с высокими пусковыми токами.

Назначение и область применения

Этот автоматический выключатель защищает электроустановки исключительно от короткого замыкания - он не реагирует на длительную перегрузку из-за отсутствия теплового расцепителя. Подходит для оборудования, где пусковые токи многократно превышают рабочий ток, а защита от перегрева обеспечивается другими средствами.

• Распределительные щиты и панели
• Вводно-распределительные устройства (ВРУ)
• Системы аварийной вентиляции и пожаротушения
• Приводы насосов, компрессоров, больших двигателей

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Количество полюсов: 3 - управление всеми фазами одновременно
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала; идеально для нагрузок с высокими пусковыми токами
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты IP20: защита от доступа пальцев и твердых предметов >12,5 мм, но не от воды и пыли
• Рабочая температура: от –40 C до +50 C - работает в суровых условиях
• Способ монтажа: на DIN-рейку шириной 3 модуля (17,5 мм)
• Гарантия: 10 лет (120 месяцев)

Совместимость и монтаж

Автоматический выключатель ВА47-60МА устанавливается на стандартную DIN-рейку типа TS35. Ширина 3 модуля позволяет легко разместить его в щите рядом с другими устройствами. Для подключения используются зажимы на верхней и нижней клеммах - провода сечением до 25 мм2 (медь). Устройство совместимо со всей серией KARAT от IEK, что упрощает сборку унифицированных щитов.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-2. Отключение происходит механически через магнитный расцепитель - надёжно и без задержек при КЗ. Наличие гарантии 10 лет подтверждает соответствие качественным стандартам производства.

Преимущества

• Не срабатывает при пусковых токах двигателей - предотвращает ложные отключения
• Высокая отключающая способность (6 кА) - безопасно работает даже в мощных распределительных системах
• Широкий диапазон температур - можно использовать в холодных помещениях и на открытых площадках
• Поддержка дополнительной комплектации - возможна установка вспомогательных контактов, расцепителей UVT, SHUNT

Ограничения применения

• Не применяется там, где нужна защита от перегрузки - например, в бытовых розеточных группах или освещении
• IP20 не допускает использование во влажных, запылённых или наружных условиях без дополнительной защиты корпуса
• Требует внешнего контроля температуры и тока - необходимо наличие термореле, частотных преобразователей или других средств защиты от перегрузки

Примеры использования

• Защита питающих линий к насосным станциям в системах противопожарной защиты
• Коммутирование крупных воздушных компрессоров на заводах
• Питание вентиляторов аварийной вытяжки в подземных парковках
• Линии питания частотных преобразователей, которые сами контролируют перегрузку

Практические советы

• Выбирая этот автомат, убедитесь, что перегрузочная защита уже реализована другим оборудованием - иначе система окажется незащищённой
• Проверьте сечение кабеля: для 32 А рекомендовано минимум 4 мм2 медного провода
• При использовании в щитах с высокой плотностью компоновки учтите, что ширина 3 модуля требует свободного места вокруг для теплоотвода
• Для удалённого управления или сигнализации используйте дополнительные модули - они совместимы с этим типом автомата
