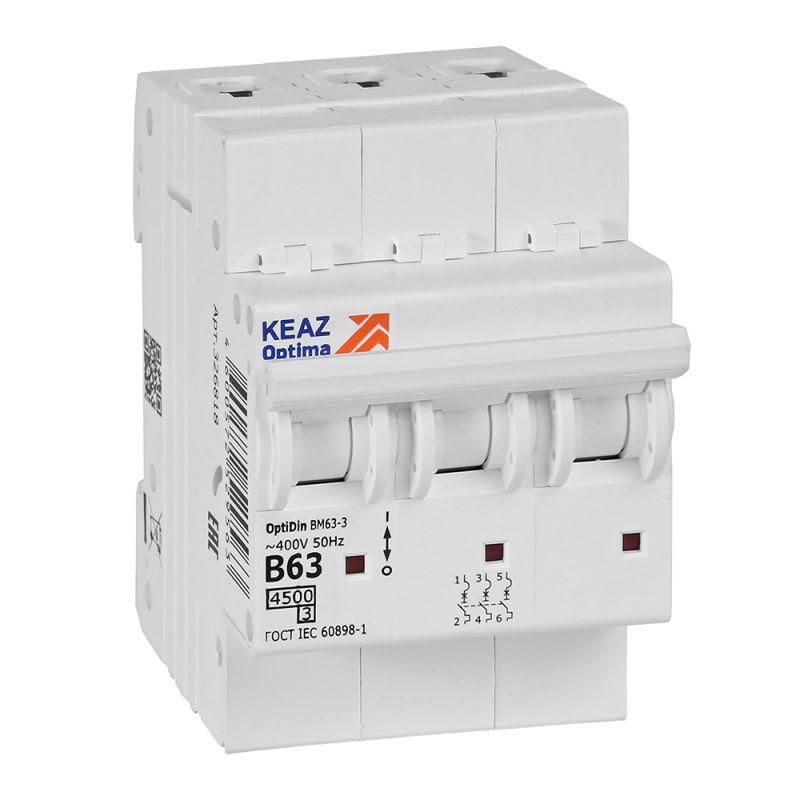

Выключатель автоматический трехполюсный 63А B 4,5кА AC OptiDin BM63-3B63-4,5-УХЛ3 - 329525 КЭАЗ

Автоматический выключатель КЭАЗ OptiDin ВМ63 4,5 кА - трёхполюсный модульный аппарат на 63 А, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах жилых зданий. Выключатель установлен на DIN-рейку, совместим с типичными бытовыми и общественными системами питания 400 В, 50 Гц.

Назначение и область применения

Выключатель КЭАЗ OptiDin ВМ63 4,5 кА используется для защиты групповых линий в электрощитах: квартирах, этажных распределительных устройствах, подъездных щитах. Применяется там, где требуется надёжная защита от сверхтоков при одновременной возможности ручного включения/отключения нагрузки. Подходит для цепей с активной и слабоиндуктивной нагрузкой - освещение, розеточные группы, бытовые приборы.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Номинальное напряжение: 400 В переменного тока - рабочее напряжение сети, для которой рассчитан аппарат.
• Количество полюсов: 3 - защищает все три фазы одновременно, подходит для трёхфазных сетей.
• Характеристика срабатывания: B - отключение происходит при токе 3–5 кратном от номинала; оптимально для бытовой нагрузки с малым пусковым током (например, освещение, нагреватели).
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать.
• Частота: 50 Гц - соответствует стандартным сетям России и стран СНГ.
• Сечение провода: 1–25 мм2 - допустимый диапазон сечений для подключения медных проводов.
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги; применяется только внутри закрытых щитов.
• Модульная ширина: 3 модуля - занимает 54 мм по ширине на DIN-рейке (стандарт 18 мм на модуль).
• Глубина монтажа: 75 мм - минимальное расстояние от лицевой панели щита до задней стенки, необходимое для установки.
• Рабочая температура: от –70 C до +60 C - позволяет использовать в холодных и жарких помещениях, включая неотапливаемые щитовые.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую энергию при КЗ.
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими переходными перенапряжениями, например, на входе в здание.

Совместимость и монтаж

Выключатель КЭАЗ OptiDin ВМ63 4,5 кА устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть корпус на рейке - никаких болтов или креплений не требует. Подключение проводов осуществляется через зажимы с винтами, доступными после открывания крышки. Номинальное сечение проводов - 1–25 мм2, что покрывает большинство применяемых в жилых домах кабелей. Убедитесь, что глубина щита минимум 75 мм - иначе выключатель не поместится полностью. Возможна дополнительная комплектация: например, блоки сигнализации, расцепители, дополнительные контакты - заказываются отдельно.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную отказоустойчивость в условиях скачков напряжения. Конструкция исключает самопроизвольное отключение при вибрации и механическом воздействии. Использование в помещениях с уровнем загрязнения 2 - то есть в обычных жилых и офисных условиях, без значительного количества пыли или вредных паров.

Преимущества

• Узкий профиль: всего 3 модуля - экономит место в щите, особенно важное в компактных распределительных устройствах.
• Высокая отключающая способность 4,5 кА - достаточна для большинства многоквартирных домов с современной проводкой.
• Широкий диапазон температур - работает даже в неотапливаемых подвалах и чердачных щитах.
• Известный бренд КЭАЗ - продукция с проверенной долговечностью и сервисной поддержкой в РФ.
• Поддержка дополнительных модулей - можно легко доработать функционал позднее.

Ограничения применения

• Не предназначен для защиты мощных двигателей, насосов, компрессоров - из-за характера срабатывания B, он может ложно срабатывать при пусковых токах выше 5×I_n.
• IP20 не защищает от воды и пыли - нельзя устанавливать вне закрытых щитов, в сырых или пыльных помещениях (бани, гаражи, открытые площадки).
• Максимум 30 операций включения/выключения в сутки - не подходит для частого ручного управления (например, в технологических циклах).
• Не рекомендован для цепей с постоянным током - только для переменного тока 50 Гц.

Примеры использования

• Защита трёхфазной розеточной группы в квартире с кондиционером, бойлером и стиральной машиной.
• Главный ввод в этажный щит многоквартирного дома, распределяющий питание на несколько квартир.
• Щит на лестничной клетке, обслуживающий освещение коридора, дверные звонки и видеодомофоны.
• Распределительный щит в коттедже с трёхфазным вводом и равномерной нагрузкой по фазам.

Практические советы

• Выбирая этот выключатель, убедитесь, что ваша сеть имеет напряжение не более 400 В и частоту 50 Гц - иначе возможны отказы.
• При подключении проводов используйте только медные жилы сечением 1–25 мм2. Аллюминиевые провода не подходят - риск перегрева.
• Перед первым включением проверьте, чтобы все контакты были плотно затянуты - слабый контакт вызывает нагрев и выход из строя.
• Если планируете увеличить нагрузку позже - выбирайте выключатель с запасом по току (например, 80 А вместо 63 А); менять уже установленный автомат сложно и опасно.
• Для удобства обслуживания оставляйте свободное пространство вокруг аппарата - так легче будет проверять состояние и заменять его.
