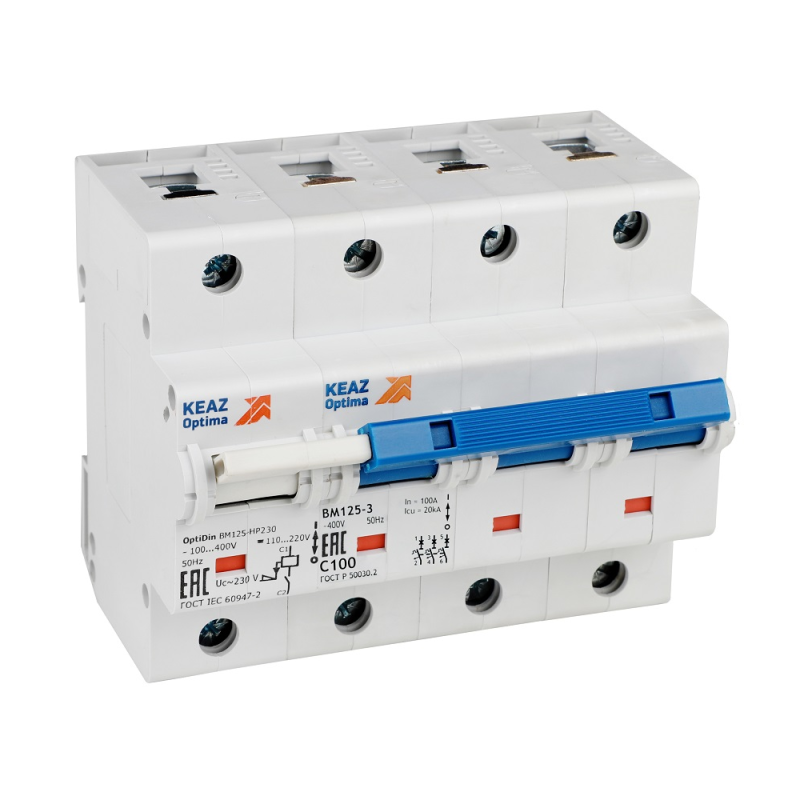

Выключатель автоматический трехполюсный 80А С независимым расцепителем OptiDin BM125-3C80-НР-8ln-УХЛ4 - 336380 КЭАЗ

Автоматический выключатель КЭАЗ BM125-3C80-НР-8ln-УХЛ3 - трёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах промышленного и коммерческого оборудования, где требуется надёжная защита нагрузок до 80 А. Наличие независимого расцепителя позволяет удалённо отключать питание, что повышает безопасность обслуживания.

Назначение и область применения

BM125-3C80-НР-8ln-УХЛ3 предназначен для защиты силовых цепей переменного тока частотой 50 Гц. Устройство защищает оборудование от перегрузок и сверхтоков при коротком замыкании. Применяется в распределительных щитах промышленных объектов: на станках, конвейерах, насосных станциях, системах вентиляции и других устройствах с высокими пусковыми токами. Благодаря независимому расцепителю, выключатель можно отключить дистанционно - например, через кнопку аварийной остановки или систему управления.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В AC - рассчитан на работу в сетях с линейным напряжением до 400 В
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 20 кА - способен безопасно прервать ток короткого замыкания до 20 тысяч ампер
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (электродвигатели, освещение, трансформаторы)
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую и механическую нагрузку на сеть
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не защищён от воды и пыли; подходит только для внутренней установки в закрытых щитах
• Модульная ширина: 4,5 модуля - занимает 81 мм по стандарту DIN 43880
• Глубина монтажа: 75 мм - требует достаточного пространства внутри щита
• Частота: 50 Гц - предназначено для сетей с промышленной частотой
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью, без проводящей пыли
• Категория перенапряжения: IV - рассчитан на установку в местах, где возможны импульсные перенапряжения (например, на входе в здание)

Совместимость и монтаж

BM125-3C80-НР-8ln-УХЛ3 монтируется на Din-рейку шириной 35 мм. Для установки необходимо свободное место глубиной не менее 75 мм. Модульная ширина 4,5 модуля соответствует стандартному шагу, поэтому совместим со всеми типовыми щитами. Независимый расцепитель подключается внешним сигналом 24–240 В AC/DC - используется для дистанционного отключения. Перед монтажом проверьте соответствие сечения кабеля: для 80 А рекомендуются медные жилы сечением не менее 16 мм2. Обеспечьте плотную затяжку контактов - слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для работы в условиях категории перенапряжения IV и степени загрязнения 2. Конструкция исключает самопроизвольное включение после срабатывания - необходим ручной сброс. Устройство не предназначено для частого ручного включения/выключения - это задача контакторов.

Преимущества

• Высокая отключающая способность (20 кА) - надёжно работает даже при серьёзных авариях
• Класс токоограничения 3 - минимизирует риск повреждения кабелей и оборудования при КЗ
• Независимый расцепитель - даёт возможность интеграции в системы автоматизации и безопасности
• Индикатор положения контакта - визуально показывает состояние (вкл./выкл.)
• Произведён в России - гарантия качества и наличие сервисной поддержки

Ограничения применения

• Не применяется во влажных, пыльных или открытых помещениях - степень защиты IP20 не обеспечивает защиту от воды и пыли
• Не предназначен для частого ручного включения/отключения - это сокращает срок службы механизма
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные двигатели >15 кВт без пускателей)
• Требуется соблюдение температурного режима: УХЛ3 - работа при температуре от −40C до +40C, не выше

Примеры использования

• Защита главного ввода в промышленный щит с мощностью до 40 кВт
• Отключение питания станка по команде с пульта управления
• Щитовая защита группы конвейеров на пищевом производстве
• Распределительный щит холодильного комплекса с несколькими компрессорами

Практические советы

• Выбирая BM125-3C80-НР-8ln-УХЛ3, убедитесь, что ваша сеть имеет достаточную отключающую способность - если КЗ-ток выше 20 кА, нужен другой аппарат
• Подключите независимый расцепитель к контроллеру с подходящим напряжением - используйте реле, если источник сигнала отличается от 24–240 В
• Проверьте посадочные размеры перед покупкой: глубина 75 мм и ширина 81 мм должны поместиться в вашем щите
• Для длительной работы при близких к 80 А нагрузках - предусмотрите принудительное охлаждение или увеличьте площадь вентиляции щита
• Не заменяйте этот выключатель на меньший по току - даже на 63 А - это создаёт риск перегрева и возгорания
