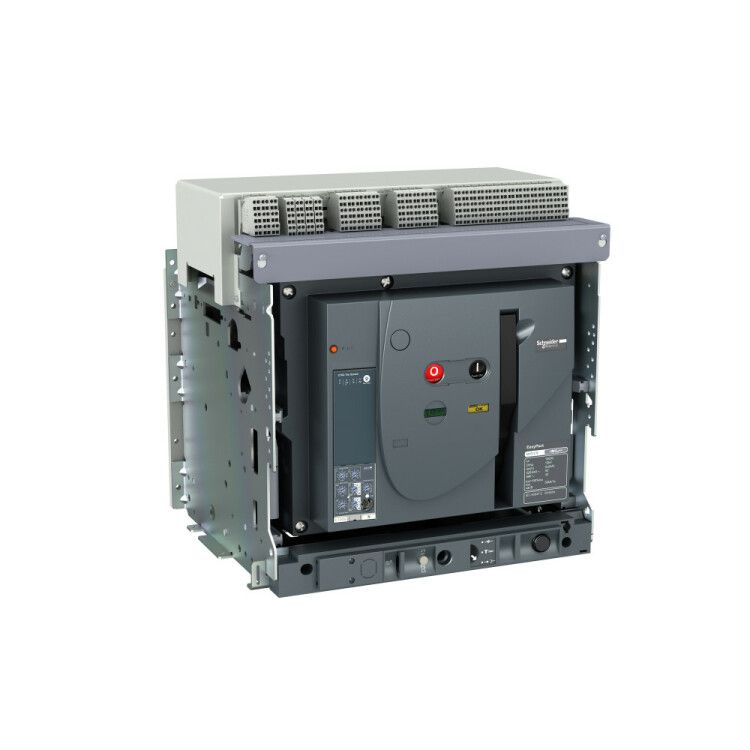

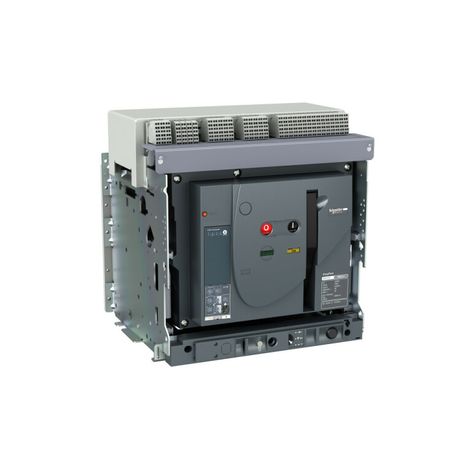

Выключатель автоматический трехполюсный EasyPact MVS 1000A 50кА электронный расцепитель ET6G выдвижной ручной привод - MVS10N3MW6L APC

Автоматический выключатель Schneider Electric MVS10N - трёхполюсное устройство на 1000 А с электронным расцепителем ET6G и выдвижной конструкцией для удобного обслуживания. Применяется в системах распределения электроэнергии на крупных объектах, где требуется надёжная защита от перегрузок и КЗ.

Назначение и область применения

Автоматический выключатель MVS10N предназначен для защиты электрических цепей в распределительных щитах высокой мощности. Подходит для промышленных объектов: заводские линии, насосные станции, системы HVAC, большие коммерческие здания. Обеспечивает безопасную коммутацию и защиту при аварийных ситуациях - перегрузках, коротких замыканиях и нештатных режимах работы.

Технические характеристики

• Число полюсов: 3 (трёхполюсный, все полюса защищены и отключаются одновременно)
• Номинальный ток: 1000 А
• Отключающая способность: 50 кА (способен прервать максимальный ток короткого замыкания до 50 тысяч ампер)
• Тип расцепителя: электронный ET6G - позволяет настраивать пороги срабатывания по времени и току, обеспечивает точную защиту
• Тип сети: переменный ток (AC)
• Категория применения: Category B - защищает оборудование от повреждений, но не гарантирует бесперебойную работу после КЗ
• Метод отключения: выдвижная конструкция с ручным приводом - позволяет извлекать аппарат из корпуса без демонтажа проводов
• Стандарт: соответствует IEC/EN 60947-2

Совместимость и монтаж

MVS10N устанавливается в шкафы и ячейки, совместимые с рамой EasyPact MVS. Выдвижная система требует наличия направляющих и фиксирующих механизмов в сборке. Для монтажа необходимо соблюдать минимальные зазоры вокруг аппарата - не менее 50 мм с боков и сверху для теплоотвода. Подключение кабелей допускается только снизу или сверху, в зависимости от комплектации. Максимальный момент затяжки контактов - 80 Нм. Убедитесь, что сечение кабеля соответствует требованиям для 1000 А (обычно 3×240–3×300 мм2 медный).

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60947-2. Расцепитель ET6G имеет функции самодиагностики и сигнализации состояния. Конструкция исключает случайное включение при вынутом модуле. Все материалы соответствуют нормам UL и RoHS. Работа возможна при температуре от -25C до +70C.

Преимущества

• Электронный расцепитель ET6G даёт гибкую настройку: можно задать время срабатывания, ток мгновенного отключения, выдержку перед отключением - адаптируется под нагрузку конкретного оборудования
• Выдвижная конструкция снижает риск травм при обслуживании - можно проверить, заменить или протестировать выключатель без отключения всей линии
• Ручной привод обеспечивает управление даже при отсутствии питания - важно для аварийных ситуаций
• Интеграция с системами SCADA через интерфейсы ET6G (при наличии дополнительных модулей)

Ограничения применения

• Не предназначена для частых операций включения/отключения - рассчитана на основную защиту, а не на регулярную коммутацию
• Требует стабильного напряжения питания для работы электронного расцепителя - при значительных проседаниях напряжения возможны ложные срабатывания
• Не подходит для установки в условиях постоянной вибрации выше 1g без специальных креплений
• Не используется в сетях постоянного тока - только переменный ток
• Нельзя использовать в качестве главного рубильника без согласования с проектом - он не имеет механической изоляционной способности при открытых контактах

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха
• Защита силового трансформатора 1000 кВА
• Щиты питания конвейерных линий с большими двигателями
• Центры управления энергоносителями в нефтегазовой отрасли

Практические советы

• Перед первым запуском обязательно настройте параметры расцепителя ET6G под реальную нагрузку - используйте программное обеспечение EcoStruxure Power Commissioning
• Проверьте соответствие посадочного места в шкафу - MVS10N требует глубины минимум 600 мм для полноценного выдвижения
• При замене старого автомата убедитесь, что новый MVS10N совпадает по габаритам и типу крепления - отличается от других серий Schneider Electric
• Регулярно осматривайте контактные группы - при работе на пределе 1000 А возможен нагрев; рекомендовано контролировать температуру каждые 6 месяцев
• Для удалённого мониторинга подключите модуль связи (например, Comms Module) - данные по току, напряжению и отказам будут доступны в системе управления
