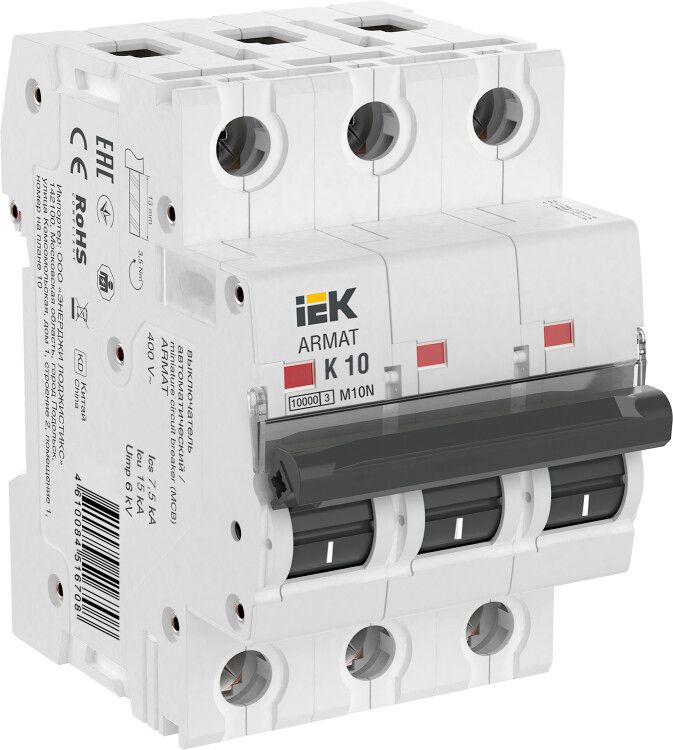

Выключатель автоматический трёхполюсный M10N 3P K 10А 10кА ARMAT | AR-M10N-3-K010 IEK

Автоматический выключатель трехполюсный модульный M10N K 10А 10кА от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах промышленных и энергетических объектов, обеспечивая надежную работу при номинальном токе 10 А и напряжении до 400 В.

Назначение и область применения

Автоматический выключатель трехполюсный модульный M10N K 10А 10кА защищает распределительные и групповые цепи переменного тока с высокими пусковыми токами. Подходит для защиты двигателей, насосов, компрессоров и другого оборудования с импульсными нагрузками. Применяется в вводно-распределительных устройствах (ВРУ), силовых щитах и на участках промышленной инфраструктуры, где требуется устойчивость к кратковременным перегрузкам.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 400 В (переменный ток, частота 50 Гц)
• Количество полюсов: 3
• Номинальная отключающая способность: 7,5 кА
• Характеристика срабатывания: K - чувствительна к длительным перегрузкам, устойчива к пусковым токам
• Номинальное напряжение изоляции (Ui): 500 В
• Ширина по модулям: 3 модуля (54 мм)
• Подключение проводов: 1–25 мм2 (медные жилы)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Рабочий диапазон температур: от –5 C до +40 C
• Срок службы: 15 лет
• Коммутируемый нейтральный проводник: да - нейтраль также отключается при срабатывании

Совместимость и монтаж

Автоматический выключатель M10N K 10А 10кА монтируется на DIN-рейку шириной 35 мм. Совместим со стандартными щитами серии ARMAT и другими устройствами с аналогичным креплением. Для подключения используйте провода сечением от 1 до 25 мм2 - зажимы обеспечивают плотный контакт даже при многожильных проводах. Убедитесь, что все фазы и нейтраль правильно подсоединены, так как выключатель коммутирует нейтральный проводник. Не допускается установка в условиях повышенной запыленности или влаги - степень защиты IP20 требует герметичного щита.

Безопасность и стандарты

Автоматический выключатель M10N соответствует требованиям стандарта IEC 60947-2. Конструкция включает усиленную дугогасительную камеру и независимый механизм расцепления, что повышает безопасность при аварийных отключениях. Все изделия серии ARMAT проходят сертификацию и тестирование на соответствие международным нормам.

Преимущества

• Высокая механическая прочность корпуса - устойчив к ударным нагрузкам и деформациям
• Усиленная дугогасительная камера - снижает риск возгорания при отключении больших токов
• Характеристика K - оптимальна для защиты оборудования с высокими пусковыми токами (например, двигателей)
• Коммутация нейтрали - исключает опасность сохранения потенциала на нагрузке после отключения
• Гарантированный срок службы 15 лет при соблюдении условий эксплуатации

Ограничения применения

• Не применяется вне помещений - IP20 не обеспечивает защиту от влаги и пыли
• Не подходит для постоянных рабочих температур ниже –5 C и выше +40 C
• Не используется в сетях постоянного тока - только для AC 50 Гц
• Не рекомендуется для защиты светодиодных светильников или электроники с малыми пусковыми токами - характеристика K слишком “мягкая” для таких задач

Примеры использования

• Защита трёхфазного двигателя мощностью до 5,5 кВт в системе конвейера
• Щитовая защита группы освещения и розеток на производстве с высокими пусковыми токами
• Вводное устройство на складском комплексе с несколькими насосами и компрессорами
• Распределительный щит в цехе с оборудованием на базе асинхронных двигателей

Практические советы

• Выбирая автоматический выключатель M10N K 10А 10кА, проверьте совпадение номинала тока с расчетной нагрузкой - не стоит использовать его для цепей с постоянным током более 8 А
• При монтаже в щите учитывайте свободное место вокруг аппарата - необходима вентиляция для рассеивания тепла
• Если требуется дополнительная функциональность (блокировка, сигнализация), воспользуйтесь возможностью дополнительной комплектации - есть совместимые аксессуары от IEK
• Замена автомата должна выполняться с отключённым питанием - даже при отключенном положении контакты остаются под напряжением, если входящий кабель не отсоединен
• Для точного выбора аналога сравнивайте не только ток и полюса, но и характеристику срабатывания - K отличается от B/C/D и не является универсальной заменой
