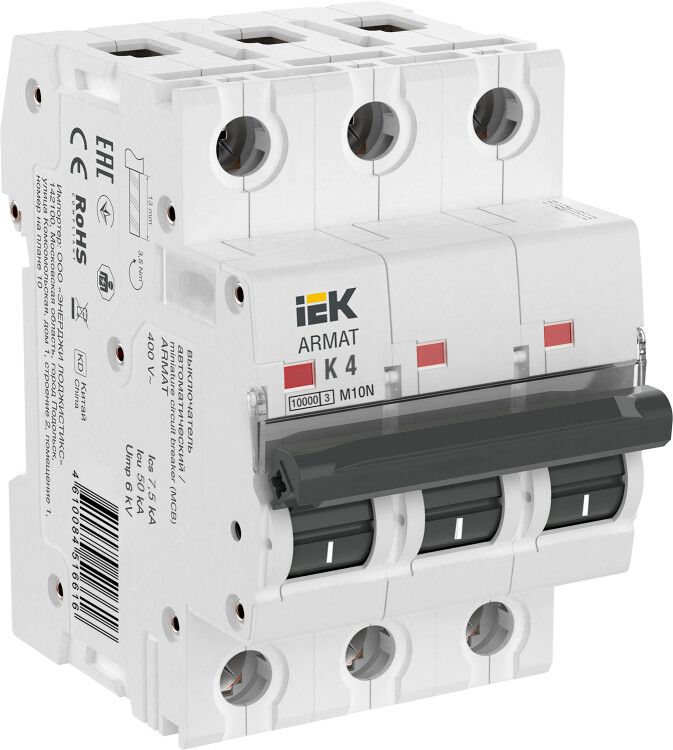

Выключатель автоматический трёхполюсный M10N 3P K 4А 10кА ARMAT | AR-M10N-3-K004 IEK

Автоматический выключатель трехполюсный M10N K 4А 10кА от IEK - устройство для защиты трёхфазных цепей от перегрузок и коротких замыканий. Применяется в промышленных и энергетических системах, где требуется надёжная коммутация и высокая отказоустойчивость. Артикул ar-m10n-3-k004 соответствует серии ARMAT с улучшенной конструкцией.

Назначение и область применения

Автоматический выключатель трехполюсный M10N K 4А 10кА предназначен для защиты распределительных и групповых цепей переменного тока с нагрузкой до 4 А. Подходит для установки в вводно-распределительных устройствах (ВРУ), щитах управления и силовых панелях на объектах промышленной и энергетической инфраструктуры. Особенно эффективен там, где есть импульсные нагрузки - например, у двигателями, трансформаторами или сварочным оборудованием.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания
• Номинальное напряжение: 400 В AC - рабочее напряжение в трёхфазной сети
• Номинальное напряжение изоляции: 500 В - предельное напряжение, которое обеспечивает безопасную изоляцию между токоведущими частями
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 7,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: K - специальная кривая, подходящая для нагрузок с высоким пусковым током (например, двигатели, трансформаторы)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды; подходит только для внутренней установки в закрытых щитах
• Рабочая температура: от –5 до +40 C - не допускается установка в неотапливаемых помещениях с зимними минусами
• Ширина: 3 модуля (54 мм) - занимает стандартное место в DIN-рейке
• Поперечное сечение провода: 1–25 мм2 - позволяет подключать медные жилы любого распространённого сечения
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании, что повышает безопасность при обслуживании

Совместимость и монтаж

Автоматический выключатель трехполюсный M10N K 4А 10кА монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется с помощью фиксирующего зажима - достаточно защёлкнуть верхнюю часть и плотно прижать к рейке. Все контакты расположены спереди, что удобно для подключения проводов без демонтажа. Клеммы рассчитаны на жесткие и гибкие многожильные провода сечением 1–25 мм2. Для надёжного соединения используйте наконечники типа НШВИ. Выключатель совместим с другими изделиями серии ARMAT - можно использовать одинаковые крепления, крышки и аксессуары.

Безопасность и стандарты

Автоматический выключатель M10N соответствует требованиям стандарта IEC 60947-2. Конструкция включает усиленную дугогасительную камеру, которая снижает риск возгорания при отключении больших токов. Независимый механизм расцепления гарантирует срабатывание даже при механическом воздействии. Серия ARMAT прошла сертификационные испытания на долговечность и термическую стойкость.

Преимущества

• Высокая механическая прочность корпуса - устойчив к ударным нагрузкам и деформациям
• Усиленная дугогасительная камера - увеличивает срок службы и безопасность при аварийных отключениях
• Кривая срабатывания K - оптимальна для двигателей и других устройств с высоким пусковым током
• Коммутируемый ноль - исключает опасность сохранения потенциала на нулевой шине после отключения
• Поддержка дополнительной комплектации - возможна установка блоков сигнализации, расцепителей, дополнительных контактов

Ограничения применения

• Не применяется во внешних установках - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для температур ниже –5 C - возможны сбои в работе механизма
• Не используется в цепях постоянного тока - только для переменного тока 50 Гц
• Не рекомендуется для защиты чувствительной электроники - характеристика K имеет задержку, что недопустимо для точных приборов

Примеры использования

• Защита трёхфазного двигателя насоса в водопроводной станции
• Щитовая защита группы мощных станков на производстве
• Вводный автомат в распределительном щите промышленного цеха
• Коммутационная защита трансформаторов малой мощности

Практические советы

• Выбирая автоматический выключатель M10N K 4А 10кА, проверьте соответствие номинала нагрузки - не превышайте 4 А, иначе будет ложное срабатывание
• При подключении проводов сечением более 10 мм2 используйте наконечники - это повысит контакт и предотвратит перегрев
• Убедитесь, что в щите есть достаточное пространство для тепловыделения - не устанавливайте слишком много аппаратов рядом
• Для удалённого контроля состояния включенного/выключенного автомата используйте дополнительные контакты - они совместимы с этой моделью
• Замена осуществляется без отключения всей системы - достаточно отключить питание только на этом участке
