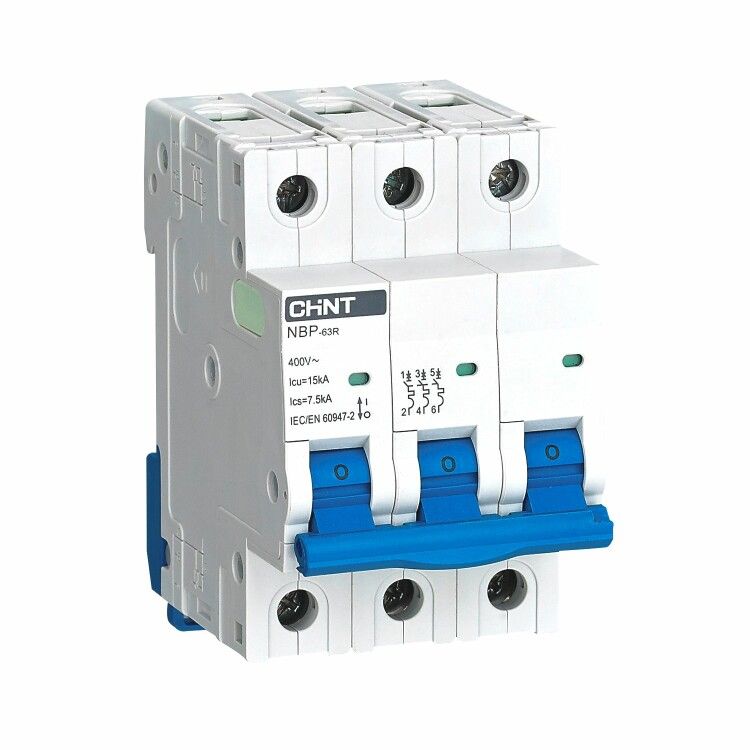

Выключатель автоматический трехполюсный NBP-63R 3P 1A 15кА 8In (R) | 352386 CHINT

Автоматический выключатель NBP-63R (R) - трёхполюсный устройство с номинальным током 1 А и отключающей способностью 15 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Бренд CHINT обеспечивает надёжность и соответствие международным стандартам, артикул 352386 соответствует требованиям промышленной и бытовой автоматизации.

Назначение и область применения

Выключатель NBP-63R (R) используется для защиты электрических цепей переменного тока с напряжением до 400 В и частотой 50–60 Гц. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Применяется там, где требуется надёжная защита оборудования от скачков тока - например, на входе в группы освещения, маломощные насосы, системы управления, станки с низкими пусковыми токами.

Технические характеристики

• Номинальный ток: 1 А - подходит для слаботочных и точечных нагрузок
• Количество полюсов: 3 - защищает все три фазы одновременно
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 000 А
• Характеристика срабатывания: C (8In) - срабатывает при токе в 8 раз выше номинала, оптимально для нагрузок с умеренным пуском (например, двигатели, трансформаторы)
• Номинальное напряжение: 400 В / изоляционное: 440 В - работает в стандартных трёхфазных сетях
• Модульная ширина: 3 модуля (54 мм) - занимает 3 места на DIN-рейке
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Импульсное напряжение: 6 кВ - устойчив к кратковременным перенапряжениям
• Рабочий температурный диапазон: -30…+70 C - допускает эксплуатацию в неотапливаемых помещениях и на улице внутри корпусов
• Частота: 50–60 Гц - совместим с сетями России, Европы и других регионов
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых отложений и конденсата
• Механическая износостойкость: 20 000 циклов - долговечен при частом ручном управлении
• Электрическая износостойкость: 10 000 циклов - сохраняет контактную целостность после многократных отключений
• Класс токоограничения: 3 - снижает энергию КЗ, защищая оборудование
• Сигнализация: окно индикации положения контактов - наглядно показывает состояние (вкл./выкл.)

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется гибким проводом, либо через клеммы типа PIN (штыревые) и FORK (вилочные). Ширина одного полюса - 18 мм, что позволяет легко сочетать с другими модульными аппаратами в одном щите. Для правильного монтажа важно соблюдать момент затяжки клемм - не более 0,8 Нм, чтобы не повредить пластиковые элементы. Убедитесь, что сечение кабеля соответствует номинальному току 1 А - обычно 0,5–1,5 мм2 медного провода.

Безопасность и стандарты

NBP-63R (R) соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для работы в условиях степени загрязнения 2 и класса токоограничения 3. Конструкция исключает случайное прикосновение к токоведущим частям благодаря IP20 и изолированным клеммам. Отключение происходит механически - без зависимости от внешнего питания.

Преимущества

• Высокая отключающая способность (15 кА) - обеспечивает безопасность даже при аварийных режимах
• Характеристика C с коэффициентом 8In - минимизирует ложные срабатывания при пуске двигателей
• Яркая индикация состояния контактов - удобно при диагностике и обслуживании
• Гибкость подключения - совместим с различными типами кабельных соединений
• Долгий срок службы - 20 тыс. механических циклов гарантируют надёжность в течение десятилетий

Ограничения применения

• Не применяется во взрывоопасных средах - степень защиты IP20 недостаточна
• Не предназначен для постоянного включения/отключения - лучше использовать контакторы
• Не защищает от утечек тока - требует установки УЗО при необходимости защиты человека
• Номинальный ток 1 А слишком мал для мощных потребителей - не подходит для групповой защиты освещения >200 Вт
• Не работает при температурах ниже -30 C или выше +70 C - требует термокомпенсации в экстремальных условиях

Примеры использования

• Защита цепи управления PLC в промышленном оборудовании
• Автоматическая защита маломощного насоса в системе водоснабжения
• Распределительный щит офисного здания - защита одной группы розеток
• Щитовая в холодильном камере - защита контроллеров и датчиков
• Система сигнализации или видеонаблюдения с питанием 220 В

Практические советы

• Выбирая NBP-63R (R), проверьте, что ваша нагрузка действительно не превышает 1 А - переоценка тока приведёт к постоянному отключению
• При использовании в щитах с высокой плотностью монтажа учтите, что ширина устройства - 54 мм; планируйте место для вентиляции
• Для защиты людей от поражения током обязательно устанавливайте УЗО перед этим автоматом
• Не используйте этот выключатель для защиты светодиодных светильников с импульсными источниками питания - возможны ложные срабатывания
• Перед первым запуском проверьте, что рычаг находится в положении “OFF” - затем включите вручную
• При замене - всегда отключайте питание всей цепи, даже если индикатор показывает “OFF”
