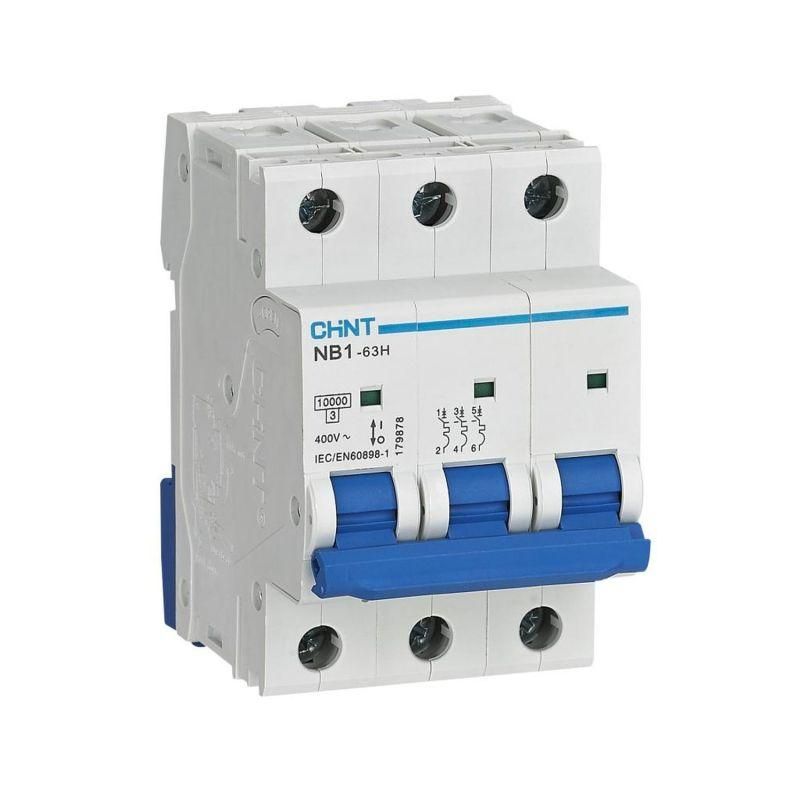

Выключатель автоматический трехполюсный NB1-63H 3P 1A 10кА х-ка C (R) | 179865 CHINT

Автоматический выключатель NB1-63H - трёхполюсный модульный аппарат с номинальным током 1 А и отключающей способностью 10 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Бренд CHINT, артикул 179865, обеспечивает надёжную работу в бытовых и промышленных установках с напряжением до 400 В.

Назначение и область применения

Выключатель NB1-63H используется для защиты электрических цепей переменного тока с напряжением до 400 В и частотой 50/60 Гц. Подходит для нечастых операций включения и отключения нагрузки. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Особенно эффективен там, где требуется точная защита оборудования с умеренным пусковым током - например, освещение, малые насосы, системы управления.

Технические характеристики

• Номинальный ток: 1 А - позволяет защищать слаботочные цепи без ложных срабатываний
• Количество полюсов: 3 - одновременно отключает все фазы при аварии
• Отключающая способность: 10 кА - выдерживает максимальный ток КЗ до 10 000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пуском (электродвигатели, трансформаторы)
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380–400 В
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам, например, от грозовых разрядов
• Модульная ширина: 3 модуля (54 мм) - занимает три места на DIN-рейке
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Частота: 50/60 Гц - совместим со всеми стандартными сетями
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях
• Степень загрязнения: 2 - подходит для сред с низким уровнем пыли и влаги

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы для проводов сечением до 16 мм2 (медные). Совместим с кабелями и шинами типов PIN и FORK. Устанавливается в щитовые корпуса с достаточным свободным местом. Для удобства диагностики предусмотрен индикатор положения контактов - при срабатывании рычаг переключается вниз, показывая отключенное состояние.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Категория применения A - обеспечивает координированную защиту в системах с высокой чувствительностью. Класс токоограничения 3 снижает энергию, проходящую через цепь при КЗ, что повышает безопасность всей системы. Механическая износостойкость - 20 000 циклов, электрическая - 10 000 циклов, что гарантирует долгий срок службы даже при регулярном использовании.

Преимущества

• Трёхполюсная конструкция исключает риск работы одной фазы при аварии
• Характеристика C предотвращает ложные отключения при запуске двигателей
• Индикация положения контактов ускоряет поиск причины отключения
• Модульный формат легко комбинируется с другими устройствами в одном щите
• Поддержка дополнительной комплектации (XF9, S9, V9) позволяет расширить функциональность

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает герметичность
• Не рекомендован для частых включений (более 10 раз в день) - это сокращает срок службы
• Нельзя использовать в цепях постоянного тока - только для переменного тока AC
• Номинальный ток 1 А слишком мал для мощных потребителей - не подходит для нагревателей свыше 200 Вт

Примеры использования

• Защита трёхфазного маломощного насоса в системе водоснабжения
• Щитовая защита группы осветительных приборов в административном здании
• Контроль питания контроллера или PLC в промышленном оборудовании
• Распределительный щит на производстве с несколькими слаботочными цепями

Практические советы

• Выбирая автомат NB1-63H, проверьте соответствие посадочного диаметра кабеля - он должен подходить под клеммы (до 16 мм2)
• При установке в щит с множеством устройств соблюдайте шаг 18 мм на каждый полюс - 3 модуля = 54 мм
• Если нужна удалённая сигнализация срабатывания - используйте дополнительный контакт XF9
• Для защиты от потери напряжения или её превышения - подключите расцепитель V9
• Не закручивайте клеммы сильнее указанного момента - это повредит пластик и нарушит контакт
• Перед заменой всегда отключайте питание - даже при открытом рычаге возможен контакт с токоведущими элементами
