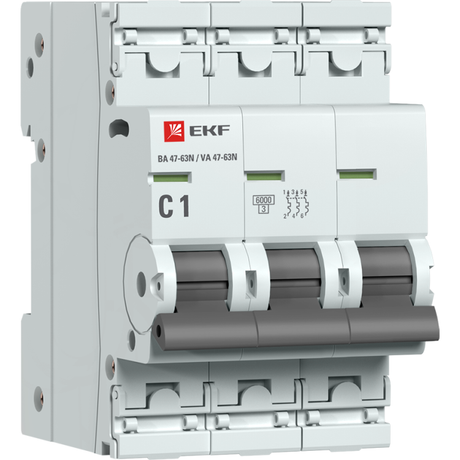

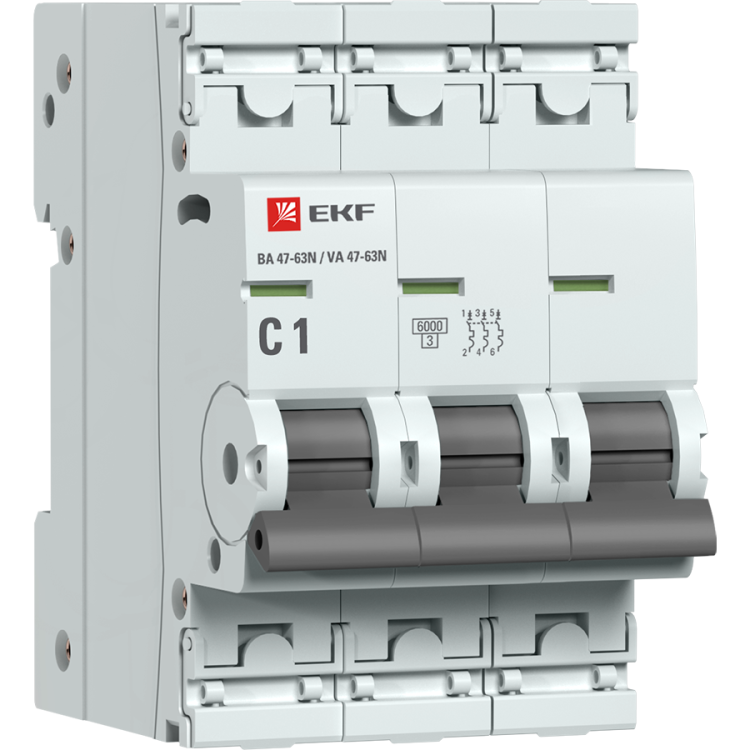

Автоматический выключатель 3P 1А (C) 6кА ВА 47-63N PROxima - M636301C EKF

Автоматический выключатель трёхполюсный 1А (C) 6кА ВА 47-63N PROxima EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Этот аппарат сочетает надёжную конструкцию, сертифицированные параметры и удобство монтажа - идеально подходит для распределительных щитов с DIN-рейкой.

Назначение и область применения

Автоматический выключатель трёхполюсный 1А (C) 6кА ВА 47-63N PROxima EKF защищает трёхфазные цепи переменного тока с частотой 50 Гц. Подходит для использования в электроустановках с рабочим напряжением до 230 В между фазой и нулём, и до 400 В между фазами. Применяется в распределительных щитах объектов жилой, коммерческой и промышленной недвижимости: офисах, мастерских, производственных линиях, системах освещения и малых станках.

Технические характеристики

• Номинальный ток: 1 А - предельная нагрузка, которую выключатель может длительно пропускать без срабатывания;
• Трёхполюсный - одновременно отключает все три фазы при аварии;
• Характеристика срабатывания C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники);
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Напряжение изоляции: 660 В - гарантирует безопасную работу при высоких переходных напряжениях;
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Рабочий диапазон температур: от –25 C до +50 C - допускает эксплуатацию в неотапливаемых помещениях;
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги;
• Сечение провода: 1–16 мм2 - совместим с большинством медных проводов в бытовой и промышленной проводке;
• Модульная ширина: 3 модуля - занимает 54 мм по ширине DIN-рейки;
• Глубина монтажа: 50 мм - требует минимального свободного пространства внутри щита;
• Частота: 50 Гц - рассчитан на стандартную сетевую частоту в России и странах СНГ;
• Гарантия: 84 месяца - один из самых длинных сроков в классе аналогичных устройств.

Совместимость и монтаж

Автоматический выключатель трёхполюсный 1А (C) 6кА ВА 47-63N PROxima EKF монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Устройство имеет двухпозиционный зажим - позволяет легко фиксировать провод как с одной стороны, так и с обеих сторон контактного болта. Для подключения используйте провода сечением 1–16 мм2. Крышка над зажимами защищает от случайного прикосновения и даёт возможность пломбировки - важно для контролируемых объектов. Монтаж выполняется в щите с глубиной не менее 50 мм. Убедитесь, что рядом достаточно места для открывания дверцы щита.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 60898-1 - основному стандарту для бытовых и аналогичных автоматических выключателей. Сертифицирован для работы в условиях степени загрязнения 2 - то есть в помещениях с нормальным уровнем пыли и без агрессивных паров. Наличие цветового индикатора положения контактов (зелёный - включено, красный - отключено) повышает безопасность обслуживания. Пластиковая крышка над зажимами препятствует несанкционированному доступу к токоведущим частям.

Преимущества

• Усиленный корпус с дополнительными заклёпками - снижает риск деформации при сборке или вибрации;
• Удобная рукоятка - обеспечивает чёткое и надёжное управление даже в перчатках;
• Цветовой индикатор состояния - сразу видно, включен или отключен выключатель;
• Пломбируемая крышка - позволяет запечатывать устройство для контроля целостности;
• Долгая гарантия (7 лет) - свидетельствует о высоком качестве материалов и сборки;
• Поддержка широкого диапазона сечений проводов - универсальность для различных типов проводки.

Ограничения применения

• Не предназначен для постоянной работы при температурах ниже –25 C или выше +50 C - возможны отказы;
• Степень защиты IP20 - нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной защиты (короба, герметичные щиты);
• Номинальный ток всего 1 А - не подходит для мощных потребителей (электрокотлы, насосы, нагреватели);
• Только переменный ток (AC) - не работает в цепях постоянного тока;
• Не рекомендуется для защиты цепей с очень высоким пусковым током (например, крупные асинхронные двигатели) - лучше выбрать характеристику D.

Примеры использования

• Защита трёхфазного конвейера с двигателем мощностью до 0,5 кВт;
• Отключение группы осветительных приборов в производственном помещении;
• Щитовое оборудование в административном здании для группового отключения трёх фаз;
• Контроль питания малогабаритного CNC-станка с трёхфазным питанием;
• Распределительный щит в холодильной камере с ограниченным доступом.

Практические советы

• Выбирая автоматический выключатель трёхполюсный 1А (C) 6кА ВА 47-63N PROxima EKF, проверьте соответствие сечения проводов - слишком тонкий провод может перегреться, слишком толстый - плохо войдёт в зажим;
• При установке в щит с плотной компоновкой учтите глубину 50 мм и необходимость свободного пространства перед дверью;
• Если требуется защита от перегрузок в цепях с высоким пусковым током - выбирайте характеристику D вместо C;
• Для пломбирования используйте специальные термопломбы - они не нарушают герметичность крышки;
• Этот выключатель можно комбинировать с другими аппаратами серии PROxima - все устройства имеют единый дизайн и крепления, что упрощает сборку щитов.
