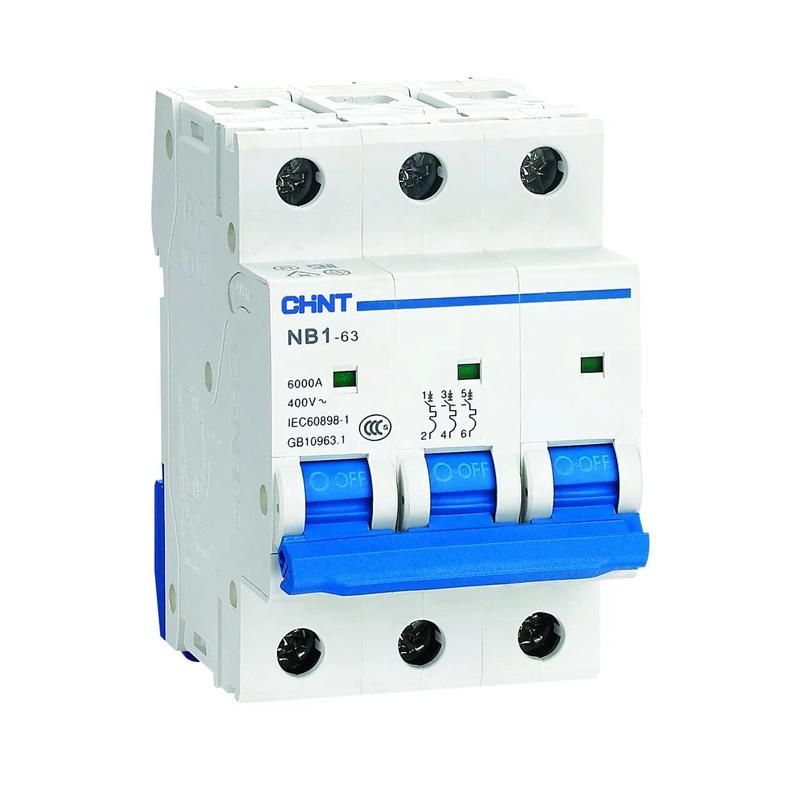

Выключатель автоматический трехполюсный NB1-63 3P 3A 6кА х-ка D (DB) (R) | 179718 CHINT

Автоматический выключатель NB1-63 — трёхполюсный модульный прибор с номинальным током 3 А и характеристикой D, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах жилых, коммерческих и промышленных объектов, где требуется надёжная защита мощных потребителей с высокими пусковыми токами.

Назначение и область применения

Выключатель NB1-63 используется для защиты трёхфазных цепей переменного тока с напряжением до 400 В. Его характерная особенность — тип срабатывания D, который позволяет выдерживать кратковременные импульсы тока, возникающие при запуске двигателей, сварочных аппаратов, насосов и других оборудования с высоким пусковым током. Применяется в системах управления станками, конвейерами, вентиляцией, лифтами и другом промышленном оборудовании. Также подходит для распределительных щитов в производственных помещениях и крупных офисах.

Технические характеристики

• Номинальный ток: 3 А — максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В — рабочее напряжение сети, для которой рассчитан прибор;
• Номинальное напряжение изоляции: 500 В — предельное напряжение, которое не вызывает пробоя изоляции;
• Импульсное выдерживаемое напряжение: 4 кВ — устойчивость к кратковременным скачкам напряжения (например, от молний или коммутационных помех);
• Номинальная отключающая способность: 6 кА — максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: D — срабатывает при токе 10–20 кратном от номинала, что исключает ложные срабатывания при пуске оборудования;
• Тип тока: переменный (AC) — работает только в сетях с переменным током 50–60 Гц;
• Количество полюсов: 3 — защищает все три фазы одновременно;
• Модульная ширина: 3 модуля (54 мм) — занимает три стандартных места на DIN-рейке;
• Степень защиты: IP20 — защищён от доступа пальцев и твёрдых предметов, но не герметичен — требует установки внутри закрытого щита;
• Рабочая температура: от -25°C до +40°C — допустимый диапазон для нормальной работы;
• Степень загрязнения: 2 — подходит для помещений с умеренной запылённостью, без проводящей пыли и конденсата;
• Механическая износостойкость: 20 000 циклов включения/выключения — долговечность при частом управлении;
• Электрическая износостойкость: 10 000 циклов — срок службы при работе под нагрузкой.

Совместимость и монтаж

Выключатель NB1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 16 мм² (медные) или 25 мм² (алюминиевые) — проверьте соответствие по паспорту устройства. Клеммы поддерживают подключение через наконечники типа PIN и FORK. Устройство совместимо со всеми элементами серии NB1-63: можно легко добавить вспомогательные контакты, сигнальные модули или расцепители. Ширина одного полюса — 18 мм, поэтому три полюса занимают ровно 54 мм, что соответствует трём стандартным модулям.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Обладает классом токоограничения 3 — обеспечивает быстрое снижение тока КЗ до безопасного уровня. Категория применения A — предназначен для защиты кабелей и оборудования от перегрузок и коротких замыканий, но не для регулярного включения/отключения нагрузки. Индикация положения контактов — окно на корпусе показывает «I» (включено) или «O» (выключено), что упрощает диагностику.

Преимущества

• Увеличенная отключающая способность (6 кА) — надёжно справляется с аварийными режимами даже в промышленных условиях;
• Характеристика D — идеально подходит для защиты оборудования с высокими пусковыми токами, таких как двигатели;
• Гибкая система дополнительной комплектации — возможность добавления сигналов и расцепителей без замены основного устройства;
• Высокая механическая и электрическая износостойкость — длительный срок службы при активном использовании;
• Простая индикация состояния — наглядное определение положения контакта без тестера.

Ограничения применения

• Не предназначен для частого ручного включения/отключения — для этого нужны контакторы или рубильники;
• Степень защиты IP20 — нельзя использовать во влажных, пыльных или открытых местах без корпуса щита;
• Работает только с переменным током — не подходит для цепей постоянного тока;
• Номинальный ток 3 А слишком мал для мощных нагрузок — не используйте для защиты групповой сети с суммарной нагрузкой выше 1,5 кВт;
• Температурный диапазон ограничен — не рекомендован для установки вне помещений или в неотапливаемых зонах ниже -25°C.

Примеры использования

• Защита трёхфазного электродвигателя 2,2 кВт на конвейере — пусковые токи не вызывают ложного срабатывания;
• Щитовая группа питания насосной станции в котельной — надёжная защита от КЗ при наличии вибраций и повышенной влажности (внутри щита);
• Распределительный щит производственного участка — сочетание с вспомогательными контактами позволяет передавать сигнал о срабатывании в систему контроля;
• Цепь управления вентиляционным агрегатом — защита от перегрева и КЗ при длительной работе.

Практические советы

• Выбирая автомат NB1-63, убедитесь, что номинальный ток нагрузки не превышает 80% от 3 А (т.е. ~2,4 А) — это гарантирует долгую работу без перегрева;
• При монтаже затягивайте клеммы усилием 0,5–0,7 Н·м — переусиливать нельзя, чтобы не повредить пластиковые детали;
• Если нужна удалённая сигнализация срабатывания — выбирайте версию с дополнительным контактом XF9J;
• Для сложных систем используйте расцепитель S9 — он позволит отключить выключатель дистанционно;
• Не устанавливайте рядом с источниками тепла — перегрев снижает точность срабатывания;
• Проверяйте маркировку на корпусе после монтажа — убедитесь, что указаны правильные значения тока и характеристики D.
