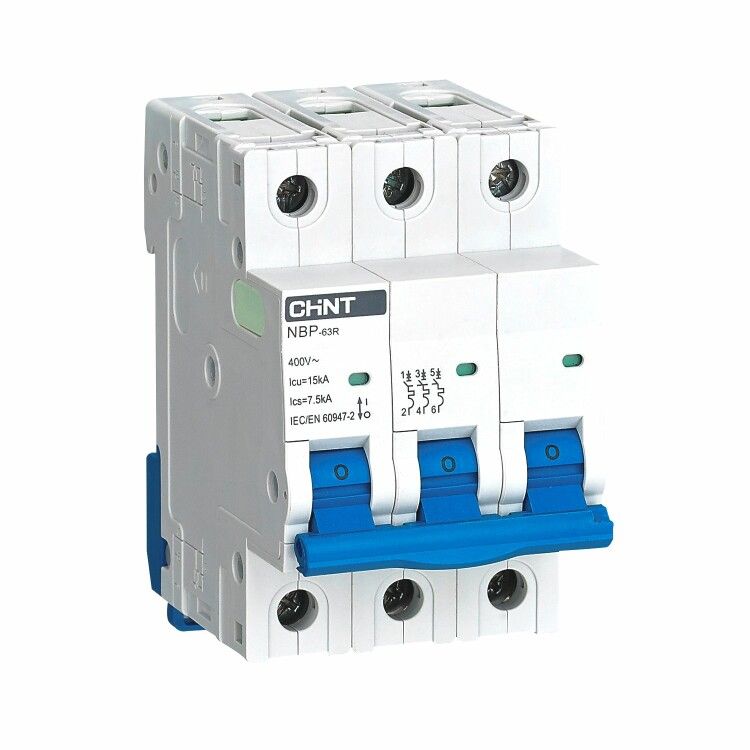

Выключатель автоматический трехполюсный NBP-63R 3P 25A 15кА 8In (R) | 352394 CHINT

Автоматический выключатель NBP-63R — трёхполюсный аппарат на 25 А с отключающей способностью 15 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных, жилых и общественных объектах. Бренд CHINT обеспечивает надёжность и соответствие международным стандартам.

Назначение и область применения

Выключатель автоматический NBP-63R используется для защиты силовых цепей переменного тока с напряжением до 400 В и частотой 50/60 Гц. Применяется в распределительных щитах, где требуется надёжная защита оборудования от аварийных режимов: перегрузок и коротких замыканий. Подходит для установки в помещениях с умеренным уровнем запылённости — офисах, мастерских, производственных участках, жилых домах.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Отключающая способность: 15 кА — способен безопасно отключить цепь при высоких токах КЗ
• Характеристика срабатывания: C (8In) — срабатывает при токе 8–20% выше номинала, оптимально для двигателей и освещения с пусковыми токами
• Напряжение изоляции: 440 В — гарантирует безопасную работу при кратковременных скачках напряжения
• Импульсное напряжение: 6 кВ — устойчив к импульсным перенапряжениям, например, от грозовых разрядов
• Рабочая температура: от -30 °C до +70 °C — работает в холодных и жарких условиях
• Степень защиты: IP20 — защищает от доступа пальцев и крупных предметов, но не от пыли и воды
• Модульная ширина: 3 модуля (54 мм) — занимает три места на DIN-рейке
• Частота: 50/60 Гц — совместим с сетями России и Европы
• Класс токоограничения: 3 — снижает энергию КЗ, защищая оборудование
• Механическая износостойкость: 20 000 циклов включения/выключения
• Электрическая износостойкость: 10 000 циклов

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через кабель, либо с помощью контактных шин типов PIN и FORK. Ширина одного полюса — 18 мм, что соответствует европейскому стандарту. Устройство совместимо с другими аппаратами серии NBP-63R, позволяя собирать компактные щиты. Для правильной работы необходимо соблюдать момент затяжки клемм — не более 2 Н·м.

Безопасность и стандарты

NBP-63R соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в системах с классом загрязнения 2 — то есть в помещениях без значительного количества проводящей пыли, влаги или химических паров. Индикатор положения контактов позволяет визуально определить состояние аппарата — включен/отключен/сработал.

Преимущества

• Высокая отключающая способность (15 кА) — подходит для объектов с большой мощностью потребления
• Характеристика C с коэффициентом 8In — идеальна для нагрузок с пусковыми токами: насосы, компрессоры, светильники
• Увеличенная механическая и электрическая долговечность — 20 тыс. и 10 тыс. циклов соответственно
• Класс токоограничения 3 — минимизирует повреждения кабеля и оборудования при КЗ
• Яркий индикатор положения контактов — удобен для диагностики и обслуживания

Ограничения применения

• Не предназначен для установки вне помещений — степень защиты IP20 не защищает от влаги и пыли
• Не рекомендуется для частых операций включения/отключения — лучше использовать контакторы
• Не подходит для цепей постоянного тока — только переменный ток AC
• Не применяется в средах с классом загрязнения 3 и выше (например, в цехах с металлической пылью или агрессивными газами)

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения
• Щитовая защита группы осветительных приборов в торговом центре
• Вводной автомат в распределительном щите многоквартирного дома
• Защита конвейера на пищевом производстве

Практические советы

• Выбирая NBP-63R, проверьте, чтобы номинальный ток нагрузки был не больше 25 А — допускается 80% от номинала для длительной работы
• При сборке щита учитывайте ширину 54 мм — для трёхполюсного устройства нужен минимум 3 модуля
• Не используйте этот автомат вместо УЗО — он не защищает от утечек тока, только от перегрузок и КЗ
• При замене старого автомата сверьте характеристику срабатывания — C-характеристика отличается от B- или D-типами
• Для условий с повышенной вибрацией (станки, компрессоры) дополнительно закрепите устройство фиксирующими элементами
