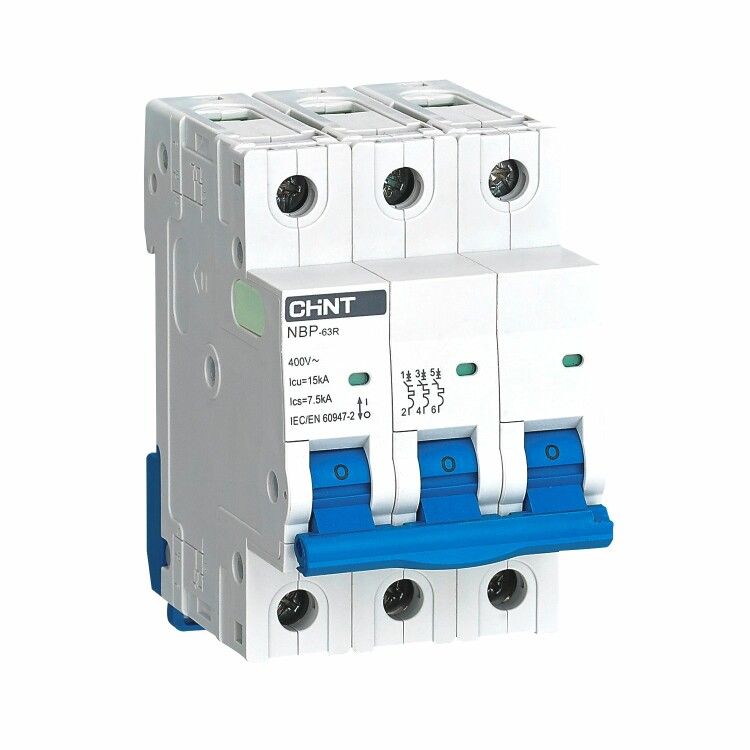

Выключатель автоматический трехполюсный NBP-63R 3P 32A 15кА 8In (R) | 352396 CHINT

Автоматический выключатель NBP-63R - трёхполюсный аппарат с номинальным током 32 А и отключающей способностью 15 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных, коммерческих и жилых объектах. Бренд CHINT обеспечивает надёжность и соответствие международным стандартам, артикул 352396 соответствует серийному решению NBP-63R.

Назначение и область применения

Выключатель NBP-63R используется для защиты силовых цепей переменного тока с напряжением до 400 В и частотой 50–60 Гц. Применяется в распределительных щитах, где требуется надёжная защита оборудования от аварийных режимов: перегрузок и коротких замыканий. Подходит для установки в помещениях с умеренной запылённостью - офисах, мастерских, производственных участках, жилых домах и общественных зданиях. Не предназначен для частого включения/выключения - только для защиты, а не для оперативного управления.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает три фазы одновременно
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 000 А
• Характеристика срабатывания: C (8In) - срабатывает при токе 8–20 раз выше номинала; оптимальна для нагрузок с пусковыми токами (электромоторы, насосы, освещение)
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Напряжение изоляции: 440 В - предельное напряжение, которое выдерживает изоляция без пробоя
• Импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения
• Рабочая температура: от -30C до +70C - работает в широком температурном диапазоне
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Модульная ширина: 3 модуля (54 мм) - занимает три места на DIN-рейке
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Степень загрязнения: 2 - допустима пыль и небольшая конденсация, типична для помещений
• Механическая износостойкость: 20 000 циклов - срок службы при многократных включениях
• Электрическая износостойкость: 10 000 циклов - количество срабатываний при токе нагрузки
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на оборудование

Совместимость и монтаж

Выключатель NBP-63R монтируется на стандартную DIN-рейку 35 мм. Ширина одного полюса - 18 мм, поэтому три полюса занимают 54 мм. Подключение осуществляется через клеммы для кабеля сечением до 25 мм2 (медный) или 16 мм2 (алюминиевый). Также поддерживаются соединения с шинами типа PIN и FORK. Устройство совместимо с другими модулями серии NBP-63R - можно собирать компактные щиты с различными комбинациями полюсов (1P, 2P, 3P, 4P). Для правильной работы необходимо соблюдать момент затяжки клемм - не более 2 Нм.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Класс токоограничения 3 обеспечивает высокую степень безопасности при коротком замыкании - энергия дуги минимизирована, что снижает риск повреждения соседних элементов. Индикационное окно показывает положение контактов: «I» - включено, «O» - выключено. Это позволяет визуально контролировать состояние аппарата без вскрытия щита.

Преимущества

• Высокая отключающая способность (15 кА) - подходит для объектов с мощными источниками питания
• Увеличенный ресурс механических и электрических циклов - долговечность даже при активной эксплуатации
• Гибкость в сборке - возможность сочетания с другими полюсами в одном корпусе
• Надёжная индикация состояния - визуальный контроль без тестирования
• Совместимость с популярными системами шин и кабельных выводов - упрощает монтаж

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита
• Не предназначен для частого ручного включения/отключения - это не рубильник
• IP20 не защищает от брызг и влаги - нельзя использовать вне помещений или в сырых условиях без дополнительной защиты
• Не подходит для цепей с постоянным током - только для переменного тока 50–60 Гц
• Требуется точный подбор по номинальному току - превышение может привести к ложным срабатываниям

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения
• Щитовая защита группы розеток на производстве
• Вводной автомат в распределительном щите многоэтажного дома
• Защита конвейера или компрессора с высокими пусковыми токами
• Линии освещения с люминесцентными и светодиодными светильниками

Практические советы

• Выбирая NBP-63R, проверьте, чтобы номинальный ток нагрузки был не больше 32 А - лучше иметь запас 10–20%
• При использовании в холодных помещениях (ниже 0C) убедитесь, что устройство прогрето перед первым включением
• Для удобства обслуживания используйте выключатели с индикацией - окно положения контакта исключает необходимость тестера
• Затягивайте клеммы только рукой или слаботочным ключом - перетяжка повредит контакт
• Если в щите несколько таких выключателей, группируйте их по функциям - легче диагностировать сработавший
• Проверяйте соответствие сечения кабеля - для 32 А рекомендуется медный кабель 4–6 мм2
