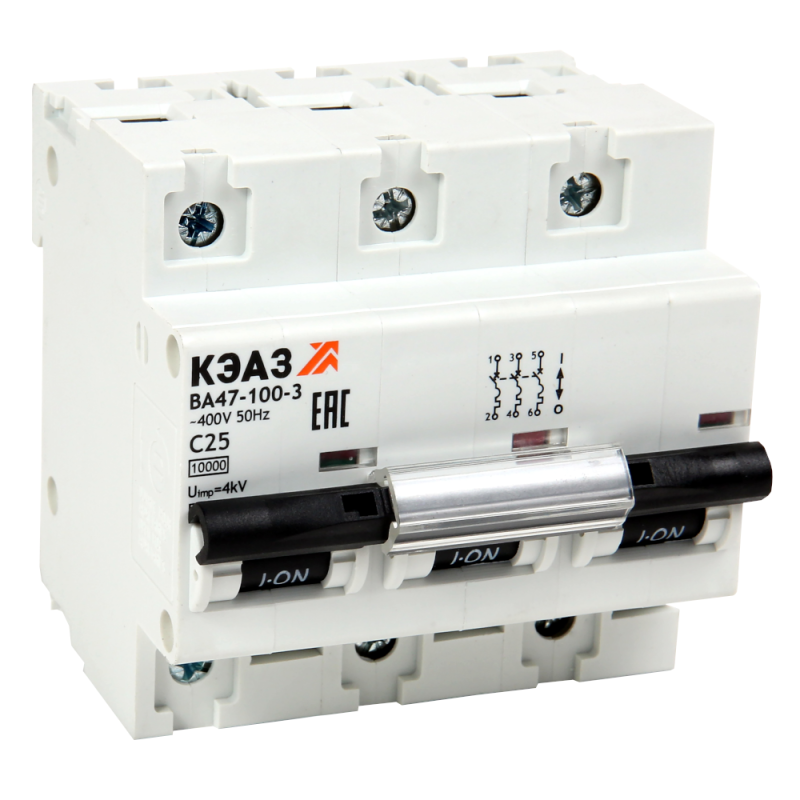

Выключатель автоматический модульный 3п B 16А 10кА ВА47-100-3B16-УХЛ3 КЭАЗ 318707

Автоматический выключатель ВА47-100-3B16-УХЛ3 от КЭАЗ - трёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, промышленных и коммерческих объектов. Номинальный ток 16 А, отключающая способность 10 кА, класс защиты IP20.

Назначение и область применения

Выключатель ВА47-100-3B16-УХЛ3 предназначен для защиты электрических цепей переменного тока напряжением до 400 В и частотой 50 Гц. Он обеспечивает безопасную работу при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку. Применяется в распределительных щитах зданий, на производстве, в офисах, в системах освещения и силового оборудования. Особенно эффективен там, где важна надёжность при ограниченном бюджете - благодаря своей принадлежности к серии «Бюджетный модуль».

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для бытовых и слаботочных нагрузок (например, освещение, компьютеры, малые насосы)
• Тип тока: переменный (AC)
• Частота: 50 Гц
• Сечение подключаемых проводов: 2,5–35 мм2
• Ширина по модулям: 4,5 модуля (13,5 мм)
• Глубина монтажа: 71 мм
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Рабочий температурный диапазон: от –60 C до +40 C
• Класс токоограничения: 3 - высокая скорость отключения при КЗ
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими переходными перенапряжениями (например, на входе в здание)
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренная влажность
• Номинальное импульсное напряжение: 4 кВ

Совместимость и монтаж

Выключатель ВА47-100-3B16-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Установка занимает 4,5 модуля - место легко найти в типовых щитах. Для подключения используются винтовые зажимы, совместимые с медными проводниками сечением от 2,5 до 35 мм2. Обратите внимание: многожильные провода рекомендуется обжимать наконечниками. Максимальная глубина монтажа - 71 мм, что важно учитывать при проектировании корпуса щита. Устройство не требует специальных инструментов для установки - достаточно отвертки.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2. Класс токоограничения 3 гарантирует быстрое отключение при аварии, снижая риск повреждения проводки и оборудования. Категория перенапряжения IV делает его подходящим для установки на вводе в здание, где возможны скачки напряжения. IP20 обеспечивает базовую защиту от случайного контакта, но не защищает от воды и пыли - не применяйте во влажных помещениях без дополнительной защиты.

Преимущества

• Низкая стоимость при сохранении надёжности - оптимален для проектов с жёстким бюджетом
• Высокая отключающая способность (10 кА) - выдерживает даже серьёзные КЗ
• Широкий диапазон рабочих температур - работает в холодных условиях (до –60 C)
• Поддержка больших сечений проводов - удобен для мощных нагрузок
• Совместим со всеми популярными щитами и DIN-рейками

Ограничения применения

• Не предназначен для постоянного использования в условиях повышенной влажности, пыли или на улице - степень защиты IP20 недостаточна
• Характеристика B не подходит для нагрузок с высоким пусковым током (например, двигатели, сварочные аппараты) - лучше выбрать C или D
• Не имеет функции дифференциальной защиты - для защиты людей нужен отдельный УЗО
• Не рекомендован для установки в щитах с плотной компоновкой менее чем 71 мм свободной глубины

Примеры использования

• Защита группы розеток в квартире или офисе
• Щит освещения в административном здании
• Вводной автомат в распределительном щите многоэтажного дома
• Цепи управления маломощными станками (без двигателей)
• Системы кондиционирования с небольшой мощностью

Практические советы

• Выбирая ВА47-100-3B16-УХЛ3, проверьте, чтобы суммарная мощность подключенных устройств не превышала 7 кВт (при 400 В и cosφ=0,8)
• Используйте наконечники для многожильных проводов - так контакт будет надёжнее
• Если планируете подключить двигатель или другую нагрузку с высоким пусковым током - выберите автомат с характеристикой C вместо B
• Для защиты от поражения током обязательно установите УЗО перед этим автоматом
• При монтаже в холодных помещениях (ниже –20 C) убедитесь, что щит не продувается ветром - это может вызвать конденсацию внутри
• ВА47-100-3B16-УХЛ3 - часть бюджетной серии КЭАЗ; если нужны более высокие показатели долговечности или сертификация по GOST R, рассмотрите другие серии завода
