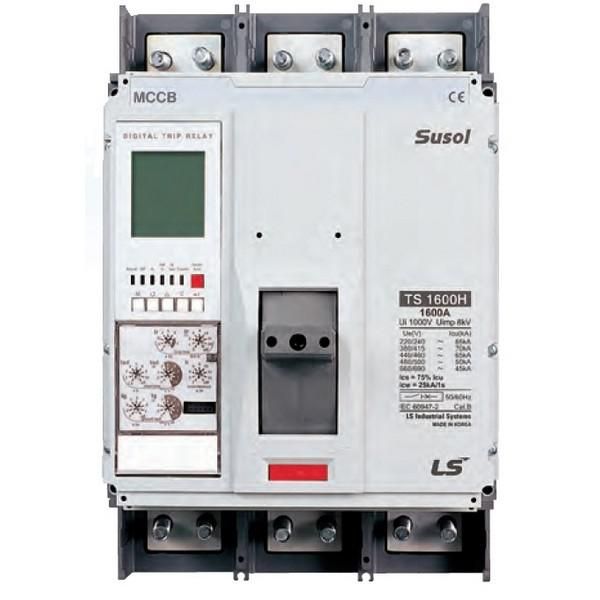

Автоматический выключатель TS1000N NG5 1000A 3P EXP | 171006600 Lsis

Автоматический выключатель 1000A 3-полюсный 50кА TS1000N NG5 EXP от LS Electric предназначен для защиты мощных электрических цепей до 690 В переменного тока от перегрузок и коротких замыканий. Этот стационарный аппарат с электронным расцепителем и отключающей способностью 50 кА применяется в промышленных распределительных щитах, где требуется надежная коммутация больших токов.

Назначение и область применения

Автоматический выключатель 1000A 3-полюсный 50кА TS1000N NG5 EXP используется для защиты силовых цепей в промышленных объектах: на заводах, в энергообъектах, на конвейерах, у крупных насосов и компрессоров. Он обеспечивает безопасную работу оборудования за счет быстрого отключения при аварийных режимах - перегрузках и коротких замыканиях. Также позволяет выполнять редкие ручные включения и отключения нагрузки.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Номинальная отключающая способность: 50 кА
• Номинальное напряжение: 690 В AC
• Частота: 50 Гц
• Тип расцепителя: Электронный - точная настройка порогов срабатывания по времени и току
• Тип исполнения: Стационарный - фиксируется на монтажной плате, не является вставляемым модулем
• Способ монтажа: Монтажная плата - крепится болтами прямо на металлический основание
• Тип привода: Ручной - управление осуществляется рычагом вручную
• Индикатор отключения: Да - визуальное определение состояния (включен/отключен)
• Конструкция: Литой корпус - высокая механическая прочность и изоляционные свойства

Совместимость и монтаж

Автоматический выключатель 1000A 3-полюсный 50кА TS1000N NG5 EXP монтируется исключительно на жесткую монтажную плиту через отверстия в базе аппарата. Для установки требуются болты M8–M10 (не входят в комплект). Подключение шин или кабелей выполняется сверху и снизу - зажимы рассчитаны на медные проводники сечением до 4×240 мм2. Убедитесь, что площадка монтажа имеет достаточную жесткость - вибрации снижают срок службы контактов. Нельзя использовать этот выключатель в качестве встраиваемого элемента в DIN-рейку.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 для автоматических выключателей в литом корпусе. Применяет принципы двойной изоляции и термостойкости материалов. Индикация положения контакта предотвращает случайное включение при обслуживании. Сертифицирован для работы в условиях температур от -25C до +70C и относительной влажности до 95% без конденсации.

Преимущества

• Электронный расцепитель позволяет точно задавать времятоковые характеристики - минимизация ложных срабатываний
• Высокая отключающая способность 50 кА гарантирует безопасность даже при серьезных КЗ в сетях с малым импедансом
• Литой корпус повышает долговечность и устойчивость к внешним воздействиям
• Ярко выраженный индикатор отключения ускоряет диагностику и ремонт
• Поддерживается совместимость с другими устройствами серии Susol TS от LS Electric

Ограничения применения

• Не предназначен для частых операций включения/выключения - более 10 раз в день снижает ресурс контактов
• Не работает в постоянном токе - только для переменного тока 50 Гц
• Требует жесткой монтажной поверхности; допускаются минимальные колебания
• Не оснащен функциями удаленного управления или связи - нельзя интегрировать в системы SCADA без внешних модулей
• Не рекомендован для установки во взрывоопасных средах - отсутствует взрывозащита

Примеры использования

• Защита главного входа в заводской распределительный щит 690 В
• Отключение питания CNC-станков при перегрузке
• Коммутирование питание трансформаторов 630–1000 кВА
• Щиты управления системами вентиляции и кондиционирования на промплощадках

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и расчетного тока - 1000 А требует многожильных проводников ≥150 мм2
• Установите выключатель вертикально - горизонтальная ориентация влияет на теплопередачу внутри корпуса
• Обязательно используйте изолирующие крышки после подключения - доступ к контактам запрещён при работе
• Проверяйте затяжку клемм каждые 6 месяцев - ослабление вызывает нагрев и выход из строя
• При использовании нескольких таких выключателей в одном щите соблюдайте интервалы охлаждения - не менее 5 см между аппаратами
