Автоматический выключатель TS1250N NG5 1250A 3P | 172000200 LSIS

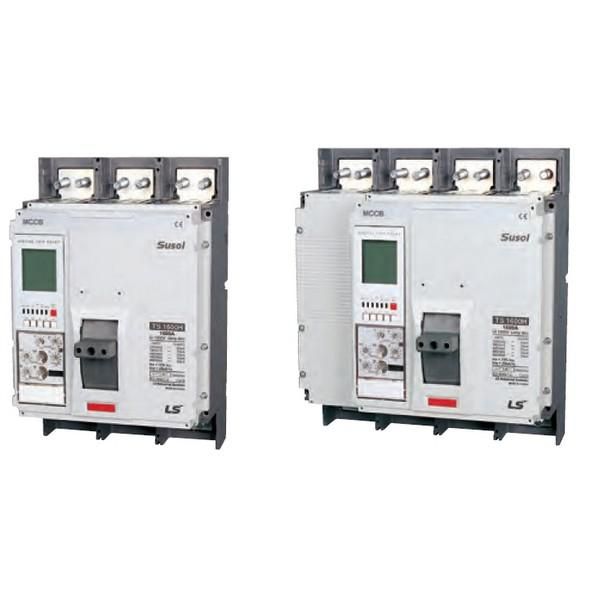

Автоматический выключатель 1250A 3P TS1250N NG5 от LS Electric - это трёхполюсный силовой аппарат в литом корпусе, рассчитанный на работу с током до 1250 А и напряжением 690 В. Он обеспечивает надёжную защиту от перегрузок и коротких замыканий, а также позволяет выполнять редкие оперативные коммутации. Артикул 172000200 соответствует сериям Susol TS, предназначенным для промышленных объектов с высокими требованиями к надёжности.

Назначение и область применения

Автоматический выключатель 1250A 3P TS1250N NG5 используется для защиты электрических цепей переменного тока с частотой 50 Гц и напряжением до 690 В. Его основная задача - предотвращать повреждения оборудования из-за перегрузок и коротких замыканий. Также он применяется для редких включений и отключений нагрузки. Подходит для установки в распределительных щитах промышленных предприятий, на входе в крупные станции, узлы управления, конвейеры, насосные станции и другие системы с высокой мощностью.

Технические характеристики

• Номинальный ток длительной нагрузки (Iu): 1250 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 50 кА
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания по току и времени
• Тип аппарата: автоматический выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям и загрязнениям
• Привод: ручной - управление осуществляется через рычаг на лицевой панели
• Исполнение: стационарное - не предусматривает возможность съёма или перемещения после монтажа
• Способ монтажа: монтажная плата - фиксируется болтами на жесткой поверхности, не требует DIN-рейки

Совместимость и монтаж

Автоматический выключатель 1250A 3P TS1250N NG5 монтируется исключительно на монтажную плату с помощью болтов. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки клемм - не более указанного в руководстве производителя. Кабельные выводы должны иметь подходящую площадь сечения, соответствующую номинальному току 1250 А. Устройство не совместимо с DIN-рейками и не имеет модульных адаптеров. Монтаж допускается только в закрытых помещениях с контролируемой температурой и отсутствием агрессивных сред.

Безопасность и стандарты

Автоматический выключатель 1250A 3P TS1250N NG5 соответствует международным нормам IEC 60947-2 для выключателей в литом корпусе. Электронный расцепитель обеспечивает селективность и точность срабатывания, снижая риск ложных отключений. Конструкция защищает от случайного контакта с токоведущими частями при установленном корпусе. Напряжение 690 В позволяет использовать устройство в системах с повышенными требованиями к изоляции, включая сети с глухозаземлённой нейтралью.

Преимущества

• Высокая отключающая способность - 50 кА гарантирует безопасное отключение даже при серьёзных аварийных режимах
• Электронный расцепитель - позволяет задавать времятоковые характеристики, что важно для сложных систем с несколькими уровнями защиты
• Литой корпус - обеспечивает долговечность, устойчивость к вибрациям и запылённости, особенно в условиях производства
• Удобная ручная коммутация - простое визуальное определение состояния (вкл/выкл) и быстрый ручной сброс
• Поддержка больших токов - идеально для централизованного распределения энергии в промышленных сетях

Ограничения применения

• Не предназначен для частых операций включения/отключения - только для редких коммутаций; для часто используемых цепей требуется контактор
• Только стационарная установка - нельзя демонтировать без отключения питания и разборки монтажной платы
• Не работает в открытых или влажных зонах - отсутствует указание степени защиты IP, поэтому применение возможно только внутри помещений
• Требуется специализированная монтажная плита - не подходит для типовых шкафов с DIN-рейками
• Нет функций удалённого управления или сигнализации - все действия выполняются вручную

Примеры использования

• Главный ввод в промышленный цех с мощностью свыше 800 кВт
• Защита преобразователя частоты на конвейерной линии
• Распределительный щит на насосной станции с тремя крупными двигателями
• Центральный автомат перед группой трансформаторов 10/0,4 кВ
• Щиты управления на заводах по переработке металла или химических производств

Практические советы

• Перед установкой проверьте соответствие сечения кабелей номинальному току 1250 А - минимальное сечение медного провода - около 240–300 мм2
• Обеспечьте доступ к рычагу управления для ручного отключения в экстренных случаях
• При проектировании учтите, что устройство не имеет встроенной защиты от перенапряжений - нужна отдельная система УЗИП
• Для обслуживания отключите питание и заблокируйте источник - устройство не имеет механизма блокировки “Lock-Out”
• При использовании нескольких таких выключателей в одной системе - настройте координацию расцепителей, чтобы избежать массового отключения
• Артикул 172000200 - единственный номер для заказа запасных частей; сохраняйте его при ремонте или замене
