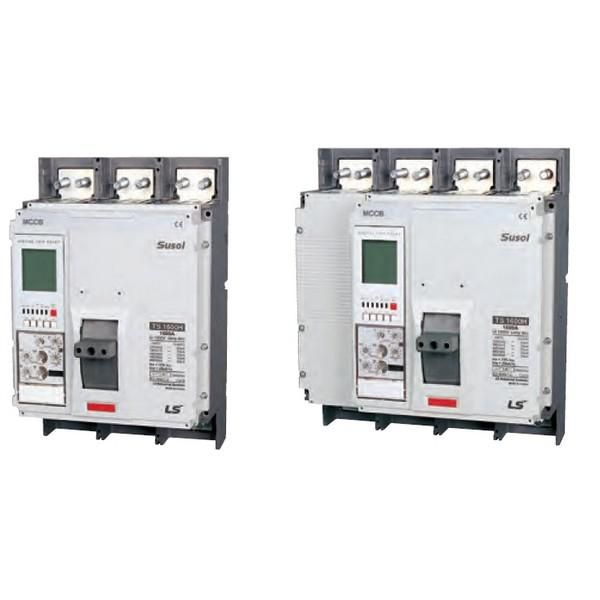

Автоматический выключатель TS1250N AG1 1250A 3P | 0172000400 Lsis

Автоматический выключатель 1250A 3P TS1250N AG1 50кА от LS Electric предназначен для защиты мощных электрических цепей постоянного и переменного тока от перегрузок и коротких замыканий. Устройство выполнено в литом корпусе, рассчитано на работу в промышленных системах с высокими токами и применяется там, где требуется надежная коммутация и точная защита - например, на вводах питания крупных щитов, узлах управления станков или распределительных пунктах.

Назначение и область применения

Автоматический выключатель 1250A 3P TS1250N AG1 50кА используется для защиты силовых цепей переменного тока с напряжением до 690 В и частотой 50 Гц. Он обеспечивает безопасную отсечку при аварийных ситуациях - сверхтоках, перегрузках и коротком замыкании. Также устройство допускает редкие ручные включения и отключения, что делает его подходящим для оперативного управления питанием оборудования. Применяется в промышленных электроустановках: на входе в главные распределительные щиты, в системах управления технологическими линиями, на участках с большими потребителями энергии - таких как насосные станции, печи, компрессоры, конвейеры.

Технические характеристики

• Номинальный ток длительной нагрузки: 1250 А
• Число полюсов: 3
• Номинальное напряжение: 690 В AC
• Номинальная отключающая способность (Icu): 50 кА
• Тип расцепителя: электронный - позволяет точно задавать пороги срабатывания по времени и току
• Привод: ручной - управление осуществляется через рычаг на лицевой панели
• Степень защиты: IP20 - защищён от доступа пальцами и предметов более 12 мм, но не герметичен
• Диапазон рабочих температур: от –40 C до +40 C
• Указатель расцепления: есть - наглядно показывает причину отключения (перегрузка/короткое замыкание)
• Тип исполнения: стационарное - закрепляется жестко, не является модульным
• Способ монтажа: монтажная плата - фиксируется болтами на металлической платформе или шасси

Совместимость и монтаж

Автоматический выключатель 1250A 3P TS1250N AG1 50кА устанавливается исключительно на монтажную плиту с предварительно просверленными отверстиями. Для правильного монтажа необходимо соблюдать рекомендованное усилие затяжки крепёжных элементов - избыток может повредить корпус. Подключение проводов выполняется к верхним и нижним зажимам, которые рассчитаны на медные многожильные или одножильные кабели соответствующего сечения. Кабельные выводы должны иметь достаточную длину для свободного соединения без натяжения. Монтаж возможен только в сухих помещениях с контролируемой температурой - из-за степени защиты IP20 устройство не предназначено для открытых площадок или сырых сред.

Безопасность и стандарты

Автоматический выключатель 1250A 3P TS1250N AG1 50кА соответствует международному стандарту IEC 60947-2 для аппаратов низкого напряжения. Электронный расцепитель обеспечивает селективность и точность срабатывания, снижая риск ложных отключений. Наличие индикации причины расцепления помогает быстрому диагностированию отказа. Конструкция устройства исключает возможность случайного контакта с токоведущими частями при установленном кожухе.

Преимущества

• Высокая отключающая способность - 50 кА - гарантирует надёжное отключение даже при серьёзных КЗ в сетях с большой мощностью
• Электронный расцепитель даёт гибкую настройку времятоковых характеристик - можно адаптировать защиту под конкретную нагрузку
• Жесткая стационарная установка минимизирует вибрационные воздействия и увеличивает срок службы
• Яркий индикатор расцепления ускоряет поиск неисправности без необходимости вскрытия аппарата
• Широкий температурный диапазон (-40…+40 C) позволяет использовать в холодных цехах и на объектах с суровым климатом

Ограничения применения

• Не для установки вне помещений - степень защиты IP20 не защищает от воды, пыли и агрессивной среды
• Не поддерживает дистанционное управление - только ручной привод; требуются внешние системы для автоматизации
• Не совместим с DIN-рейкой - монтаж возможен только на специализированную монтажную плату
• Не предназначен для частых операций включения/выключения - максимальная механическая долговечность ограничена
• Требуется проверка сечения кабеля перед подключением - недостаточно большое сечение вызовет перегрев и выход из строя

Примеры использования

• Главный ввод в промышленный распределительный щит 690 В
• Защита преобразователя частоты на конвейере с двигателем 800–1000 кВт
• Щитовая защита термической печи с током потребления около 1200 А
• Линия питания насосной станции в горнодобывающем комплексе

Практические советы

• Перед установкой обязательно проверьте соответствие сечения кабелей номинальному току 1250 А - обычно требуется медный кабель сечением от 3×300 мм2
• Обеспечьте хорошую вентиляцию вокруг автомата - он выделяет тепло при работе на пределе
• При использовании нескольких автоматических выключателей 1250A 3P TS1250N AG1 50кА в одной системе, продумайте координацию расцепителей для достижения селективности
• Не используйте устройство в условиях повышенной запылённости или сырости - даже при наличии индикатора расцепления внутренняя электроника может выйти из строя
• Проверяйте состояние контактных групп ежегодно - особенно после нескольких срабатываний при КЗ
