Автоматический выключатель TS1250N AC6 1250A 3P EXP | 172002300 Lsis

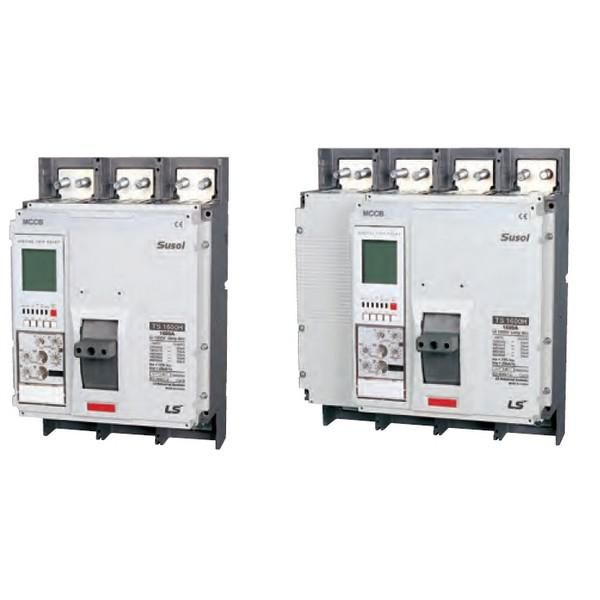

Автоматический выключатель LS Electric TS1250N EXP - трёхполюсный силовой аппарат в литом корпусе с номинальным током 1250 А и электронным расцепителем, предназначен для защиты сетей до 690 В переменного тока от перегрузок, коротких замыканий и замыканий на землю. Подходит для стационарной установки на монтажную плату в промышленных распределительных щитах.

Назначение и область применения

TS1250N EXP используется для защиты мощных электрических цепей переменного тока с частотой 50 Гц. Обеспечивает надёжную защиту от токов перегрузки, короткого замыкания и замыканий на землю. Применяется в промышленных распределительных устройствах, где требуется высокая отключающая способность и точная настройка защитных функций. Удобен для систем с большими нагрузками - например, на входе в цеховые щиты, у питаемых крупных двигателей, конвейеров или сварочных установок.

Технические характеристики

• Номинальный ток: 1250 А
• Число полюсов: 3
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 50 кА
• Тип расцепителя: электронный - позволяет точно задавать пороги срабатывания и диагностировать аварийные ситуации
• Диапазон регулировки тока КЗ: 2500–18750 А - можно настроить чувствительность под конкретную нагрузку
• Категория применения: B - оптимизирован для защиты кабельных линий и оборудования с малой индуктивностью
• Защита от замыканий на землю: встроенная - обеспечивает безопасность при утечках тока в землю
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Диапазон рабочих температур: от –40 C до +40 C - работает в суровых условиях, но не в открытых помещениях без обогрева/кондиционирования
• Способ монтажа: на монтажную плату - фиксируется болтами через отверстия в основании
• Конструктивное исполнение: стационарное - не предназначен для выдвижения из шкафа
• Указатель расцепления: есть - наглядно показывает причину отключения (по току, КЗ или земле)
• Привод: ручной - включение и отключение осуществляются вручную, без автоматических механизмов

Совместимость и монтаж

TS1250N EXP монтируется исключительно на монтажную плату - требует жестко закреплённой поверхности с отверстиями под крепёж. Не совместим с DIN-рейкой. Для подключения используются медные шины или кабели с сечением, соответствующим 1250 А - рекомендуется проверить допустимую площадь контактов в документации завода. Монтаж следует выполнять с соблюдением моментов затяжки, указанных производителем, чтобы избежать перегрева соединений. Учитывайте посадочные размеры: устройство имеет фиксированный габарит, не подлежит модификации под другие типы креплений.

Безопасность и стандарты

TS1250N EXP соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей в литом корпусе. Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Защита от замыканий на землю снижает риск поражения током и возгорания. Наличие индикации причины расцепления ускоряет поиск неисправности и повышает безопасность обслуживания.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мест с большой короткозамкнутой мощностью
• Электронный расцепитель - точная настройка, возможность адаптации под сложные режимы работы
• Встроенная защита от замыканий на землю - экономия места и стоимости, не нужен отдельный дифференциальный модуль
• Широкий диапазон регулировки тока КЗ - гибкость при проектировании селективных защит
• Работа при низких температурах (до –40 C) - подходит для холодных производственных помещений
• Яркая индикация расцепления - минимизация времени простоя при аварии

Ограничения применения

• Не предназначен для частых операций включения/выключения - рассчитан на редкие коммутации
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях без дополнительной защиты
• Только стационарный монтаж - невозможно вынуть из шкафа для тестирования или замены без демонтажа
• Требуется специализированная монтажная плита - не подходит для стандартных щитов с DIN-рейкой
• Нет встроенной возможности удалённого управления - управление только ручное

Примеры использования

• Главный ввод в промышленном цехе с мощными насосами и компрессорами
• Щит питания конвейерной линии с несколькими двигателями по 300–500 кВт
• Распределительный пункт на металлургическом предприятии с высокими токами КЗ
• Система электроснабжения сварочного участка с импульсными нагрузками

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и шин номинальному току 1250 А - недостаточное сечение вызовет перегрев
• Настройте пороги электронного расцепителя согласно расчетным токам нагрузки и коэффициентам селективности с другими аппаратами в сети
• Обязательно используйте изолирующие экраны вокруг аппарата - хотя IP20 защищает от случайного прикосновения, внешние провода должны быть экранированы
• При эксплуатации в условиях низких температур (ближе к –40 C) убедитесь, что внутри щита поддерживается минимальная температура выше точки росы - конденсат может повредить электронику
• При замене старого автомата - учтите, что TS1250N EXP имеет большие габариты; проверьте свободное место в шкафу перед заказом
