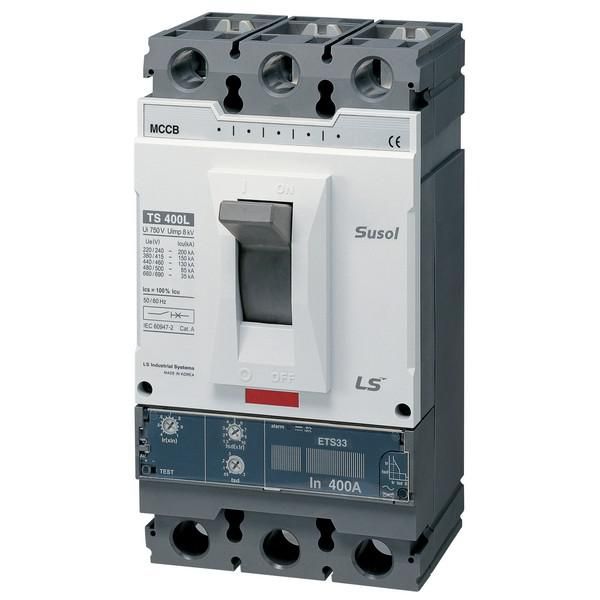

Автоматический выключатель TS400N (65kA) ETM33 400A E 3P3T | 0108011400 Lsis

Автоматический выключатель TS400N ETM33 E от LS Electric - трёхполюсный выключатель в литом корпусе на 400 А с электронным расцепителем и отключающей способностью 65 кА. Предназначен для защиты распределительных сетей переменного тока в промышленных объектах, где важна точная настройка и надёжность при высоких токах КЗ.

Назначение и область применения

TS400N ETM33 E используется для защиты электрических цепей от перегрузок и коротких замыканий в распределительных сетях напряжением до 690 В переменного тока. Подходит для установки в щитах управления, силовых шкафах и на монтажных платах промышленного оборудования. Применяется там, где требуется точная регулировка порогов срабатывания и устойчивость к высоким импульсным нагрузкам.

Технические характеристики

• Номинальный ток: 400 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В AC
• Номинальная отключающая способность: 65 кА
• Род тока: переменный (AC), 50 Гц
• Тип расцепителя: электронный - позволяет точно настраивать токи срабатывания
• Диапазон настройки защиты от перегрузки: 160–400 А
• Уставка магнитного расцепления (Im): 1,5–11 In (регулируемая)
• Исполнение: стационарное
• Способ монтажа: на монтажную плату
• Наличие задержки срабатывания: да - предотвращает ложные срабатывания при кратковременных скачках
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Диапазон рабочих температур: от –40 C до +40 C
• Привод: ручной - управление через рычаг
• Указатель расцепления: есть - визуально показывает причину отключения (перегрузка/КЗ)
• Категория применения: A - для защиты кабельных линий и оборудования с малой инерционностью

Совместимость и монтаж

TS400N ETM33 E предназначен для монтажа на специализированную монтажную плату - не требует DIN-рейки. Установка возможна только в закрытые щиты с жестким креплением. Для работы необходимо обеспечить доступ к контактам и возможность фиксации проводов сечением, соответствующим 400 А. Монтаж выполняется с соблюдением момента затяжки зажимов, указанного в руководстве производителя. Не совместим с панелями, не рассчитанными на механическую нагрузку от крупногабаритного автомата.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей в литом корпусе. Электронный расцепитель обеспечивает избирательность срабатывания, снижая риск аварийного отключения смежных участков сети. Наличие указателя расцепления повышает безопасность обслуживания - можно сразу определить причину отключения без дополнительной диагностики.

Преимущества

• Электронный расцепитель позволяет точно настроить токи срабатывания в широком диапазоне - от 160 до 400 А
• Высокая отключающая способность (65 кА) гарантирует безопасное отключение даже при серьёзных КЗ
• Функция задержки срабатывания исключает ложные срабатывания при пусковых токах двигателей
• Широкий температурный диапазон (-40…+40 C) делает устройство пригодным для холодных помещений и открытых площадок
• Жёсткая конструкция литого корпуса обеспечивает долговечность в условиях вибраций и повышенной запылённости

Ограничения применения

• Не предназначен для монтажа на DIN-рейку - требует специальной платформы
• Степень защиты IP30 не допускает использование во влажных средах или на улице
• Не рекомендован для частых операций включения/отключения - предназначен для редких коммутаций
• Нет функции удалённого управления - только ручное управление
• Не поддерживает модульные расширения (например, сигнализация, AUX-контакты) - базовая версия

Примеры использования

• Защита главного входа в промышленный цех с мощными станками
• Щит питания конвейерной линии с несколькими двигателями
• Распределительный щит на заводе с высокой плотностью оборудования
• Система резервирования энергоснабжения в холодильных комплексах

Практические советы

• При выборе уставки защиты от перегрузки учитывайте максимальный рабочий ток нагрузки - не превышайте 100 % от номинала выключателя (400 А)
• Для систем с пуском больших двигателей (например, насосов, компрессоров) настройте Im на верхний предел (до 11 In), чтобы избежать ложных срабатываний
• Обязательно проверьте посадочные размеры монтажной платы перед установкой - TS400N имеет значительные габариты
• При работе в условиях низких температур (+40 C минимум) убедитесь, что щит не подвергается конденсации - IP30 не защищает от влаги
• После каждого срабатывания проверяйте состояние контактов и наличие видимых следов дугового разряда - особенно после КЗ на 65 кА
