Автоматический выключатель TS800L (150kA) ETS43 800A 3P3T | 0111002500 Lsis

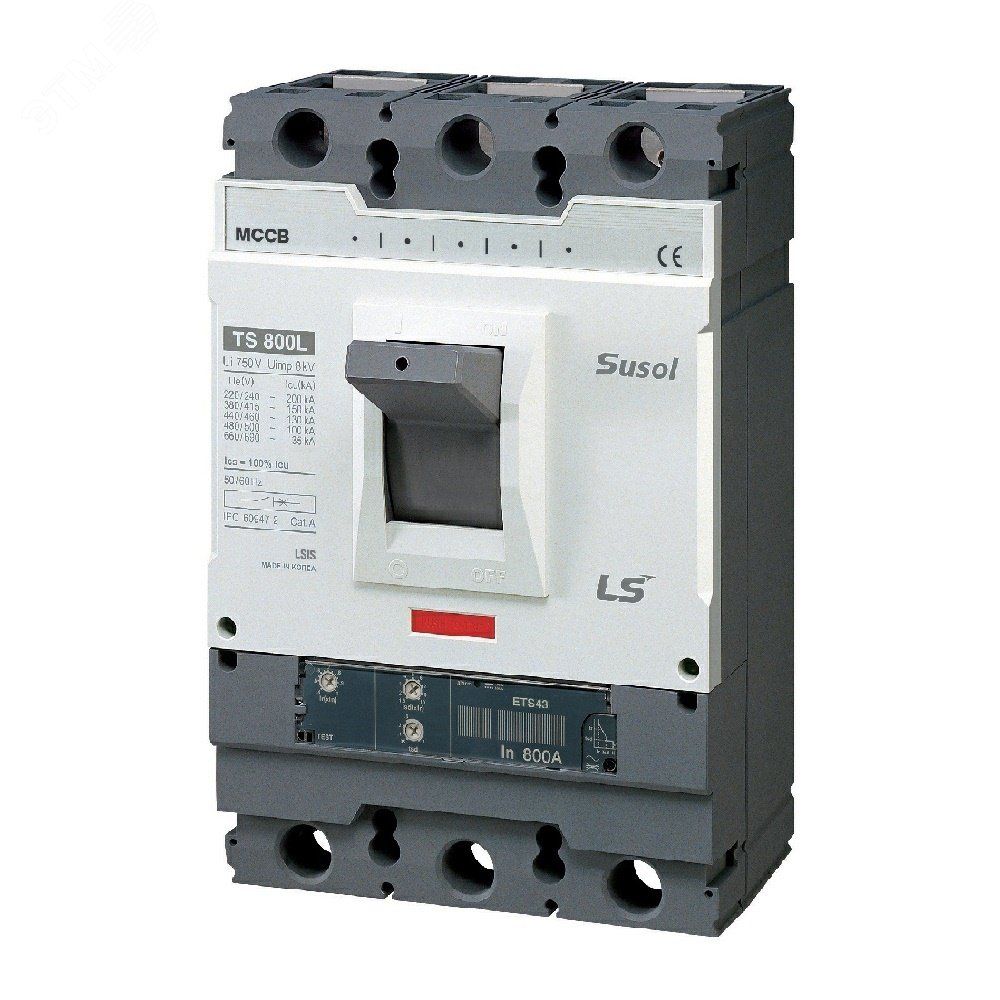

Автоматический выключатель TS800L ETS43 от LS Electric - трёхполюсный аппарат в литом корпусе на 800 А, предназначен для защиты распределительных сетей переменного тока от коротких замыканий и перегрузок, обеспечивает надёжное отключение даже при максимальных токах КЗ до 150 кА.

Назначение и область применения

Выключатель TS800L ETS43 используется в высокотоковых распределительных системах напряжением до 690 В переменного тока частотой 50 Гц. Он защищает оборудование от повреждений из-за сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Также применяется для редких ручных включений и отключений нагрузки. Подходит для установки в силовые щиты промышленных объектов: заводские линии, насосные станции, системы энергообеспечения крупных зданий.

Технические характеристики

• Номинальный ток: 800 А - максимальный постоянный ток, который выключатель может проводить без нагрева и отказа.
• Число полюсов: 3 - защита всех фаз одновременно; коммутация происходит по всем трём проводникам.
• Номинальная отключающая способность: 150 кА - способность безопасно прервать самый большой возможный ток короткого замыкания в месте установки.
• Напряжение: 690 В AC - предельное рабочее напряжение сети, выше которого применение запрещено.
• Тип расцепителя: Электронный - точная регулируемая защита по времени и величине тока, позволяет настраивать чувствительность под конкретную нагрузку.
• Задержка срабатывания: Да - возможность программирования временной задержки перед отключением, чтобы исключить ложные срабатывания при кратковременных скачках тока.
• Уставка магнитного расцепления: 1,5–10 In - диапазон порога быстрого отключения при КЗ, можно выбрать внутри этого интервала в зависимости от характера нагрузки.
• Степень защиты: IP30 - защита от доступа инструментов и частиц больше 2,5 мм, но не герметична; требует установки в закрытый шкаф.
• Диапазон температур: от –40 C до +40 C - допустимые условия окружающей среды для работы устройства.
• Привод: Ручной - управление осуществляется через рычаг на лицевой панели, без автоматических механизмов.
• Способ монтажа: Монтажная плата - устройство устанавливается на жестко закреплённую металлическую платформу с болтовыми соединениями, не является модульным DIN-устройством.

Совместимость и монтаж

Выключатель TS800L EETS43 не совместим с стандартными DIN-рейками. Для монтажа требуется подготовленная монтажная плита соответствующего размера и прочности. Все контакты подключаются болтовым способом - необходимо соблюдать момент затяжки, указанный в руководстве производителя. Устройство имеет большие габариты и массу - требуется механическая поддержка при установке. Соединения должны выполняться медными шинами или кабелями с достаточным сечением для 800 А. Обязательно проверьте соответствие посадочных отверстий и расположения контактных выводов с вашей плитой до начала сборки.

Безопасность и стандарты

Выключатель соответствует требованиям международных норм IEC/EN 60947-2 для автоматических выключателей в литом корпусе. Категория применения A гарантирует защиту только от токов короткого замыкания, но не предусматривает координированную работу с другими защитными устройствами. Применение в соответствии с местными правилами электроустановок обязательно.

Преимущества

• Высокая отключающая способность (150 кА) делает его подходящим для мощных распределительных пунктов близко к источникам питания.
• Электронный расцепитель даёт гибкость настроек - можно адаптировать время и порог срабатывания под специфику оборудования.
• Литой корпус обеспечивает долговечность, ударопрочность и стабильность изоляционных свойств даже в условиях повышенной вибрации.
• Поддержка задержки срабатывания снижает количество аварийных отключений при пусковых токах двигателей или других импульсных нагрузок.

Ограничения применения

• Не предназначен для частых операций включения/выключения - рассчитан лишь на редкие коммутации.
• IP30 не обеспечивает защиту от воды и пыли - нельзя использовать вне закрытых шкафов или в сырых помещениях.
• Требуется значительное место для установки и обслуживания - не подходит для компактных щитов.
• Не работает при температурах ниже –40 C и выше +40 C - ограниченный диапазон для экстремальных условий.
• Отсутствуют функции удалённого управления или сигнализации - полностью ручное управление.

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха с питанием от трансформаторной подстанции.
• Защита главной шины на заводе по производству стали или химикатов, где возможны токи КЗ более 100 кА.
• Щитовая система на судне или offshore-платформе, где важна надёжность при минимальном обслуживании.
• Центральный пункт распределения энергии в крупном торговом комплексе или логистическом терминале.

Практические советы

• Перед установкой проверьте фактический ток КЗ в точке монтажа - он не должен превышать 150 кА, иначе выключатель не справится.
• Выбирайте уставку магнитного расцепления в районе 6–8 In для типовых нагрузок с двигателями - это минимизирует ложные срабатывания.
• Обеспечьте свободный доступ к механизму для осмотра и тестирования - устройство не ремонтируется на месте, только замена.
• Избегайте установки рядом с источниками тепла - перегрев влияет на точность электронного расцепителя.
• При использовании нескольких таких выключателей в одной системе учтите координацию по времени - особенно важно при наличии последовательных уровней защиты.
