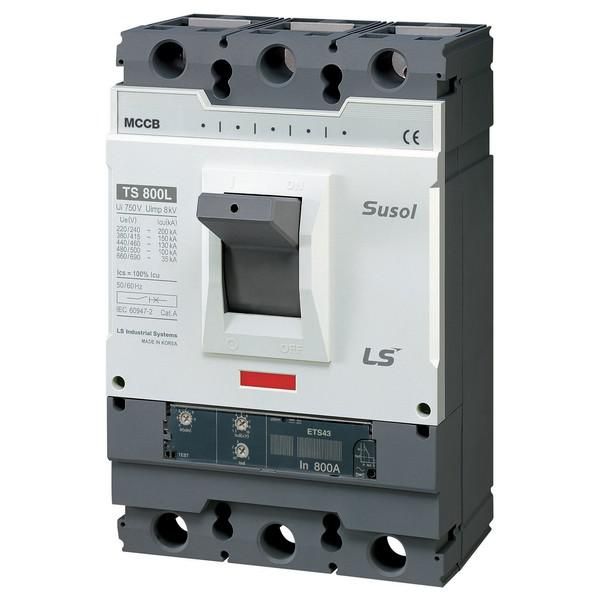

Автоматический выключатель TS800H (100kA) ETS43 800A 3P3T | 111002400 Lsis

Автоматический выключатель TS800H ETS43 от LS Electric - трёхполюсный силовой аппарат в литом корпусе с номинальным током 800 А и отключающей способностью 100 кА. Предназначен для защиты распределительных сетей переменного тока от перегрузок и коротких замыканий, обеспечивает надёжную коммутацию в условиях экстремальных нагрузок.

Назначение и область применения

Выключатель TS800H ETS43 используется для защиты электрических цепей напряжением до 690 В переменного тока частотой 50 Гц. Применяется в распределительных щитах высокой мощности: на входе подстанций, в главных шинах заводских энергораспределительных систем, у крупных потребителей - металлургических, химических и машиностроительных предприятий. Подходит для нечастых оперативных включений и отключений нагрузки.

Технические характеристики

• Номинальный ток: 800 А
• Число полюсов: 3
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 100 кА
• Род тока: переменный (AC)
• Тип расцепителя: электронный с возможностью регулировки
• Задержка срабатывания: есть - позволяет избежать ложных срабатываний при кратковременных скачках тока
• Уставка магнитного расцепителя: 1,5–10 × In (можно настроить под тип нагрузки)
• Исполнение: стационарное - предназначен для жесткого закрепления, не для выдвижных рам
• Степень защиты: IP30 - защищён от доступа пальцев и твердых предметов >2,5 мм, но не от воды и пыли
• Диапазон рабочих температур: от –40 C до +40 C
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка/короткое замыкание)
• Способ монтажа: на монтажную плату - требует установки на специализированную базовую плиту или DIN-рейку совместимого формата
• Категория применения: A - для защиты оборудования, где допускаются временные перегрузки
• Привод: ручной - управление осуществляется рычагом, без автономного привода

Совместимость и монтаж

Выключатель TS800H ETS43 монтируется исключительно на монтажную плату - он не имеет стандартных креплений для DIN-рейки. Для правильной установки требуется подготовленная металлическая основа с соответствующими отверстиями и контактными площадками. Убедитесь, что плита рассчитана на механическую нагрузку аппарата весом более 10 кг. Кабельные выводы расположены сверху и снизу - необходимо соблюдать минимальные радиусы изгиба проводников. Соединения должны выполняться с моментом затяжки, указанном в руководстве производителя - переусиливать нельзя, чтобы не повредить контакты.

Безопасность и стандарты

Выключатель TS800H ETS43 соответствует международному стандарту IEC 60947-2 для автоматических выключателей в литом корпусе. Электронный расцепитель обеспечивает точную классификацию токов и снижает риск возникновения дугового замыкания. Наличие указателя расцепления позволяет быстро определить причину отказа без дополнительных диагностик. Однако степень защиты IP30 не предусматривает использование в помещениях с повышенной влажностью или запылённостью - такие условия требуют внешней герметизации или установки внутри закрытых шкафов.

Преимущества

• Высокая отключающая способность (100 кА) - гарантирует безопасность даже при самых серьёзных КЗ в промышленных сетях
• Электронный расцепитель с регулируемыми порогами - адаптивная защита против перегрузок и импульсных токов
• Широкий диапазон температур - работает в холодных складах и нагреваемых цехах без потери функционала
• Явный визуальный индикатор причины отключения - экономит время диагностики
• Литой корпус - прочнее и долговечнее сборных аналогов, особенно при ударных нагрузках

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• IP30 не обеспечивает защиту от брызг, пыли и влаги - недопустимо использовать вне закрытых электрошкафов
• Требуется монтажная плата - невозможно установить на обычную DIN-рейку
• Не предназначен для частых операций включения/выключения - максимальная частота не более 10–15 раз в час
• Работает только в пределах +-40 C - при более низких или высоких температурах возможны сбои работы электроники

Примеры использования

• Главный ввод питания на участке производства с несколькими станками суммарной мощностью выше 500 кВт
• Защита распределительного щита на заводе по переработке пластиков, где возможны длительные перегрузки при старте двигателей
• Щитовая на объекте с высокой плотностью оборудования - например, серверная или печь непрерывного действия
• Подключение к трансформаторам 6(10)/0,4 кВ через распределительные пункты

Практические советы

• Выбирая TS800H ETS43, проверьте соответствие посадочных отверстий вашей монтажной платы - размеры фланца отличаются от стандартных модульных устройств
• Настройте уставку магнитного расцепителя (1,5–10×In) согласно пусковому току вашего оборудования - для насосов и компрессоров лучше взять 6–8×In
• Обязательно используйте термостойкий кабель с достаточным сечением - для 800 А рекомендовано минимум 2×240 мм2 медных жил
• Проверяйте состояние контактов каждые 6 месяцев - при работе на грани номинала возможно окисление
• Не устанавливайте рядом с источниками тепла выше +40 C - перегрев электроники вызывает ложные отключения
• При необходимости замены - всегда используйте оригинальные комплектующие от LS Electric; сторонние детали нарушают сертификат безопасности
