Выключатель автоматический в литом корпусе ARMAT 3P типоразмер I 85кА 630А расцепитель электронный стандартный с комплектом аксессуаров - AR-MCCB-3I-085-0630A-ELSF IEK

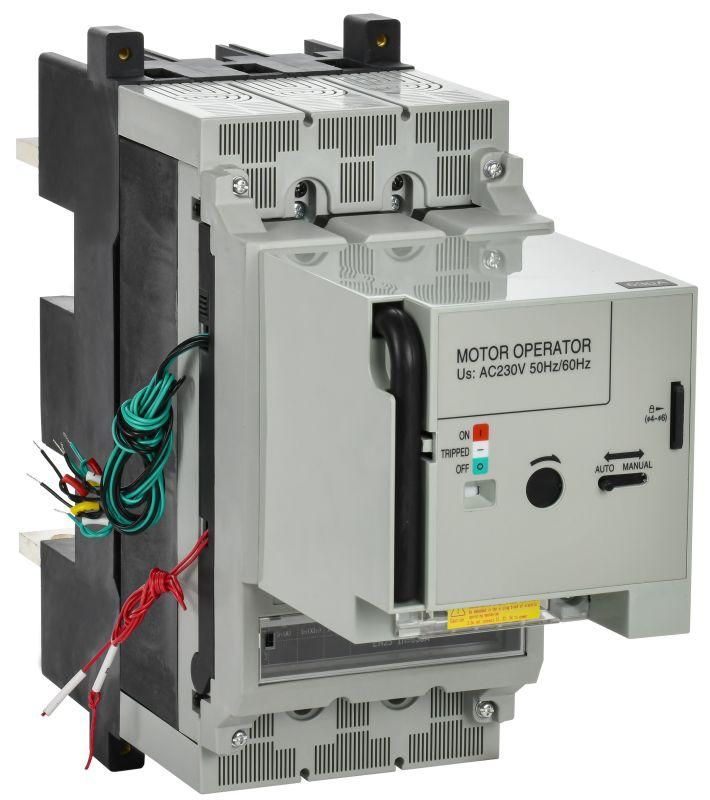

Автоматический выключатель в литом корпусе ARMAT IEK (артикул ar-mccb-3i-085-0630a-elsf) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных распределительных системах. Устройство сочетает высокую отключающую способность, электронный расцепитель и встроенный моторный привод, что делает его подходящим для сложных объектов с большими нагрузками.

Назначение и область применения

Выключатель ARMAT IEK используется в низковольтных комплектных устройствах - от распределительных щитов до главных вводных устройств (ВРУ) мощностью до 1600 А. Применяется в промышленных объектах с высокой энергоёмкостью: на заводах, в цехах, на конвейерах, в системах управления технологическим оборудованием. Подходит для установки в составе комплексных решений на базе линейки ARMAT, особенно там, где требуется точная настройка защиты и удалённое управление.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазной сети 380–400 В переменного тока
• Номинальный ток: 630 А - максимальный длительно допустимый ток через контактную группу
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 85 кА - способен безопасно отключить ток короткого замыкания до 85 тысяч ампер
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания, отличается гибкостью и быстродействием
• Защита по минимальному напряжению: да - отключает цепь при снижении напряжения ниже заданного уровня, предотвращая аварийную работу оборудования
• Моторный привод встроенный: да - обеспечивает дистанционное включение/выключение без ручного воздействия
• Диапазон настройки защиты от перегрузки: 1008–7560 А - можно задать порог срабатывания при перегрузке в широких пределах, адаптируясь под конкретную нагрузку
• Диапазон регулировки защиты от КЗ: 640–4800 А - настраивается чувствительность к токам короткого замыкания
• Исполнение: стационарное - устанавливается жестко в щите, не предназначено для перемещения
• Способ монтажа: монтажная плата - крепится к плате или раме с помощью болтов, требует фиксации в сборке
• Подключение силовой цепи: болтовое - провода закрепляются винтами, обеспечивают надёжный контакт
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не предназначен для влажных или запылённых сред
• Срок службы: 15 лет - рассчитан на долговременную эксплуатацию при соблюдении условий
• Количество вспомогательных контактов: 1 шт - один контакт для сигнализации состояния (замкнут/разомкнут)

Совместимость и монтаж

Выключатель ARMAT IEK совместим с другими элементами линейки ARMAT, включая воздушные автоматы и коммуникационные модули. Монтаж осуществляется на монтажной плате с использованием болтового крепления. Для правильной установки необходимо:

• Обеспечить свободный доступ к клеммам для подключения медных проводов сечением, соответствующим 630 А
• Учесть посадочные размеры - устройство имеет фиксированный форм-фактор, совместимый с панелями, спроектированными под типоразмер I
• Не использовать в условиях вибраций выше нормы - рекомендовано крепление на жёсткой основе
• Подключить вспомогательный контакт к системе контроля, если нужна сигнализация положения автомата

Безопасность и стандарты

Произведён на автоматизированном производстве с постоянным контролем качества. Соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2. Все изделия IEK проходят испытания как в независимых лабораториях, так и в собственной лаборатории IEK GROUP в Москве. Гарантийный срок - 5 лет.

Преимущества

• Электронный расцепитель обеспечивает точную и настраиваемую защиту - важнее механических аналогов при изменчивых нагрузках
• Встроенный моторный привод позволяет управлять выключателем дистанционно - удобно для автоматизированных систем
• Широкий диапазон настройки перегрузки и КЗ - подходит для сложных нагрузок, включая двигатели и преобразователи частоты
• Высокая отключающая способность (85 кА) - обеспечивает безопасность даже при серьёзных аварийных режимах
• Готовый комплект аксессуаров - не требует дополнительных покупок для базового функционала

Ограничения применения

• Степень защиты IP20 - нельзя применять во влажных помещениях, на улице, в пыльных цехах без дополнительной оболочки
• Только стационарное исполнение - не подходит для мобильных или часто перемещаемых установок
• Требуется профессиональный монтаж - из-за больших токов и болтового подключения необходим опыт работы с силовым оборудованием
• Не предназначен для сетей выше 400 В - не используйте в высоковольтных системах
• Настройка расцепителя требует знаний - некорректные параметры могут привести к ложным срабатываниям или отказу защиты

Примеры использования

• Главный входной автомат в ВРУ промышленного цеха с мощностью до 630 кВт
• Защита крупного насосного узла или компрессора с высоким пусковым током
• Распределительный щит на пищевом производстве с частотными преобразователями
• Система питания конвейерной линии с несколькими двигателями
• Часть системы управления на объекте с SCADA - благодаря встроеному моторному приводу и вспомогательному контакту легко интегрируется в автоматизацию

Практические советы

• Перед первым включением проверьте настройки расцепителя - они могут быть установлены на максимум с завода
• Используйте только медные провода с достаточным сечением - для 630 А минимум 2×185 мм2
• При монтаже затягивайте болты усилием, указанном в руководстве - недостаточно или слишком сильно может повредить контакт
• Если система требует нескольких вспомогательных контактов - выбирайте модель с опциональным расширением
• Для обслуживания отключайте питание и используйте средства защиты - работа с таким аппаратом опасна!
• При замене старого автомата сверьте типоразмер - ARMAT IEK ar-mccb-3i-085-0630a-elsf совместим с аналогами типа I, но не с II и III
